| 产品别名 | 压球机 |
|---|---|
| 产地 | 河南郑州 |
| 类型 | 挤压式压球机 |
| 适用材质 | 其他 |
| 特点 | 传动高效,稳定 |
| 品牌 | 卓航 |
| 型号 | 360 |
| 加工定制 | 否 |

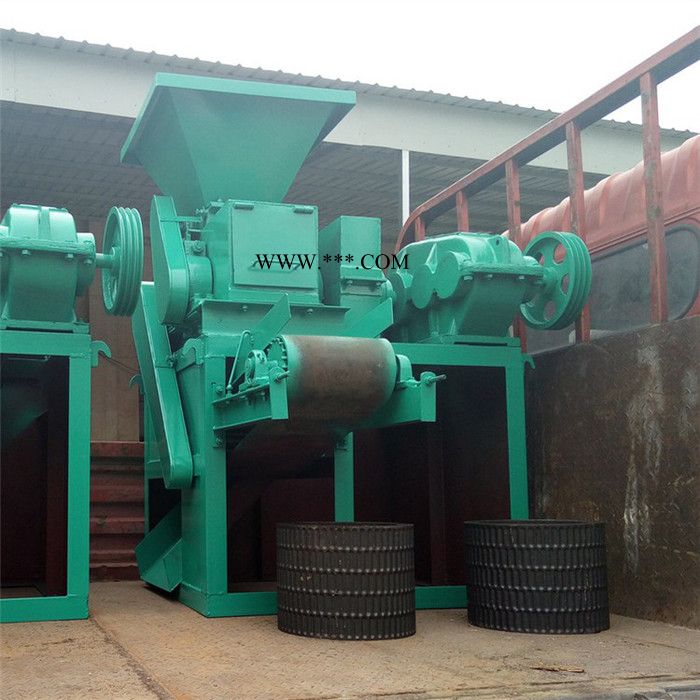

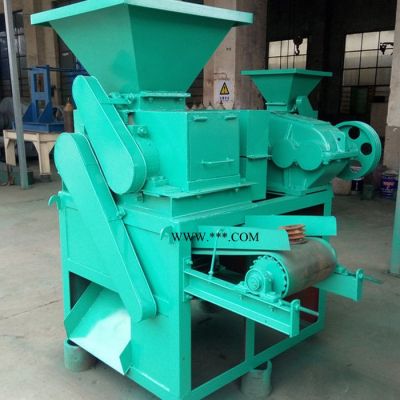

构造组成
压球机结构由三部分组成：给料部分；传动部分；成型部分。
1、给料部分，主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动，经皮带轮、蜗杆减速器转动，将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性，当螺旋送料机的压料量与主机所需物料量相等时，可以保持恒定的供料压力使球团质量稳定。如供料量过大，则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。
2、传动部分，主传动系统为：电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力，经皮带轮、圆柱齿轮减速机，通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸，使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。
结构图
3、成型部分，主要指主机部分，核心部分是轧辊。当两压辊之间进料过多或进入金属块时，液压缸活塞杆受压过载，液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊，系统压恢复正常，可以保护压辊不损坏。
煤压球机技术参数：
| 产品型号 | 辊皮直径(mm) | 设计产量(t/h) | 电机功率(kw) |
| 290型 | 290 | 1-3 | 5.5 |
| 360型 | 360 | 4-6 | 7.5 |
| 430型 | 430 | 6-8 | 15 |
| 500型 | 500 | 8-10 | 18 |
| 650型 | 650 | 10-15 | 25 |
| 800型 | 800 | 15-20 | 30 |
| 1000型 | 1000 | 22-30 | 45 |
