| 标称放电电流 | 20 |
|---|---|
| 额定电压 | 0.28 |
| 温度范围 | 零上40--零下40 |
| 响应时间 | 5 |
| 最大操作电压 | 3.0 |
| 最大放电电流 | 600 |
| 品牌 | hyws |
| 型号 | hyws 321730 |
一、产品简介：

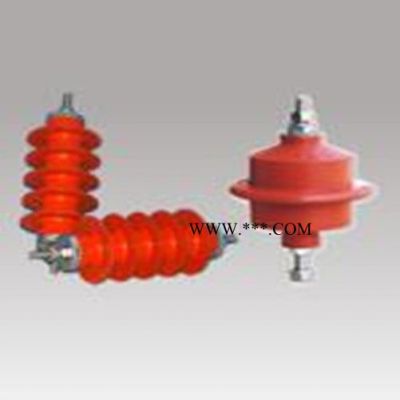

HY□W□ □-□/□-□系列0.28KV~54KV有机外套无间隙金属氧化物避雷器采用耐气候性优良的硅橡胶材料做绝缘外套，选用高性能的氧化物锌阀片制成，由高温硫化设备一次性压注成型，保证了产品的密封工艺。本产品适用于配电、电站、并联补偿电容器、电气化铁道及电机等的过电压保护，是电力系统的电气设备免受操作过电压和大气过电压危害的新型过电压保护器。
二、产品优点：
良好的密封性能
高抗拉机械性能
防爆、耐碰撞
优异的外绝缘电气性能
耐高低温、抗老化、抗臭氧
体积小、重量轻、安装方便
三、使用条件：
户外、户内通用；
环境温度零上40度到零下40度；
海拔高度不超过1000m。
四、避雷器技术参数：
| 额定电压 | 持续运行电压 | 1 min 工频耐受 电 压 | 1.5KA级 标称放电电流 | 通流耐受(20)次 | 外形尺寸 直径×高 | |||
雷冲击电流 残压 峰值 KV | 直流1mA 参考 电压KV | 8/20us 电流 峰值 | 2ms 方波 电流 | ||||||
干 | 湿 | ||||||||
HY1.5W1-0.28/1.3 | 0.28 | 0.24 | >3.0 | >2.0 | ≤1.3 | ≥0.6 | 3 | 75 | Ф 40×55 |
HY1.5W1-0.50/2.6 | 0.5 | 0.42 | >4.0 | >2.5 | ≤2.6 | ≥1.2 | 6 | 150 | Ф 53×60 |
避 | 型号 | 系统 标称 电压(KV) | 额定电压(KV) | 持续运行电压(KV) | 直流1mA 电压 | 最大残压（KV） | 2ms | 高度 | 爬电 比距 | 伞外径 | 重量 | ||||||
8/20us 电流 | 30/60us 电流 | 陡波 电流 | |||||||||||||||
配电 | HY5WS2-5/17 | 3 | 5 | 4.0 | 7.5 | 17 | 14.5 | 19.6 | 100 | 170 | 4.0 | 90 | 0.5 | ||||
HY5WS2-10/30 | 6 | 10 | 8.0 | 15 | 30 | 25.5 | 34.4 | 100 | 212 | 3.0 | 90 | 1.0 | |||||
HY5WS2-17/30 | 10 | 17 | 13.6 | 25 | 50 | 42.5 | 57.5 | 100 | 288 | 3.0 | 90 | 1.5 | |||||
电站 | HY5WZ2-5/13.5 | 3 | 5 | 4.0 | 7.2 | 13.5 | 11.5 | 15.5 | 150 | 170 | 4.0 | 90 | 0.5 | ||||
HY5WZ2-10/27 | 6 | 10 | 8.0 | 14.4 | 27 | 23.0 | 31.0 | 150 | 212 | 3.0 | 90 | 1.0 | |||||
HY5WZ2-17/45 | 10 | 17 | 13.6 | 24 | 45 | 38.3 | 51.8 | 150 | 288 | 3.0 | 90 | 1.5 | |||||
HY5WZ2-54/134 | 35 | 54 | 43.2 | 76 | 134 | 114 | 154 | 300 | 570 | 2.5 | 128 | 8.0 | |||||
HY5W1-90/224 | 66 | 90 | 72.6 | 130 | 224 | 190 | 258 | 400 | 1509 | 2.5 | 180 | 35.2 | |||||
HY5W1-100/260 | 110 | 100 | 76.0 | 145 | 260 | 221 | 299 | 400 | 1509 | 2.5 | 180 | 36.5 | |||||
HY5W1-108/281 | 110 | 108 | 82.0 | 156 | 281 | 239 | 324 | 400 | 1509 | 2.5 | 180 | 37.5 | |||||
HY5W1-100/260 | 110 | 100 | 76.0 | 145 | 260 | 221 | 291 | 600 | 1509 | 2.5 | 200 | 58.5 | |||||
HY5W1-108/281 | 110 | 108 | 82.0 | 156 | 281 | 239 | 315 | 600 | 1509 | 2.5 | 200 | 59.5 | |||||
并 | HY5WR3-5/13.5 | 3 | 5 | 4.0 | 7.2 | 13.5 | 10.5 |
| 400 | 170 | 4.0 | 110 | 1.2 | ||||
HY5WR3-10/27 | 6 | 10 | 8.0 | 14.4 | 27 | 20.8 |
| 400 | 210 | 3.0 | 110 | 2.0 | |||||
HY5WR3-17/45 | 35 | 17 | 13.6 | 24 | 445 | 35.0 |
| 400 | 290 | 3.0 | 110 | 3.1 | |||||
HY5WR3-54/134 | 10 | 54 | 34.2 | 76 | 134 | 110 |
| 400 | 580 | 2.5 | 130 | 8.5 | |||||
电机 | HY2.5W3-8/19 | 6 | 8 | 6.4 | 11.3 | 19 | 15 | 21.9 | 400 | 210 | 3.0 | 110 | 1.8 | ||||
铁电 | HY5WT3-42/120 | 27.5 | 42 | 34 | 65 | 120 | 98 | 138 | 400 | 540 | 3.0 | 130 | 7.5 | ||||
PT | HY1.5W1-0.8/2.3 |
| 0.8 | 0.4 | 1.15 | 2.3 |
|
| 75 | 115 |
| 90 | 0.3 | ||||
感谢您对本公司产品的关注，如有疑问和需要欢迎来电来函！
| |||||||||||||||||
