| 品牌 | 湘高电气 |
|---|---|
| 型号 | Y5CS-7.6/2 |

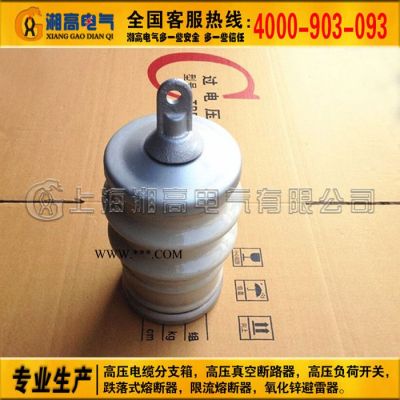

3~220kv无间隙金属氧化锌避雷器
一、概述
本公司生产的瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。
产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。
二、技术标准
产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃；
2.海拔高度不超过2000m；
3.电源频率为48Hz~62Hz；
4.最大风速不超过35m/s；
5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、产品特点
1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；
2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；
3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；
4.独特配方的氧化锌电阻片，高容量，低泄露；
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、产品型号说明
六、参数及安装尺寸
避雷器 型号 | 避雷器额定电压kV(有效值) | 系统额定电压kV (有效值) | 持续运行 电压kV (有效值) | 直流 (U1mA) 参考电压 kV 不小于 | 最大残压kV(峰值) | 2000υs 方波电流A (峰值) | 4/10υs冲击电流 kA(峰值) | 0.75直流参考电压下最大泄漏电流 υA | ||
陡波冲击 电流下 | 雷电冲击电流下 | 操作冲击电流下 | ||||||||
Y5WZ-3.8/13.5 | 3.8 | 3 | 2 | 7.2 | 15.5 | 13.5 | 11.5 | 150 | 65 | 50 |
Y5WZ-5/13.5 | 5 | 3 | 4 | 7.2 | 15.5 | 13.5 | 11.5 | |||
Y5WZ-7.6/27 | 7.6 | 6 | 4 | 14.4 | 31 | 27 | 23 | |||
Y5WZ-10/27 | 10 | 6 | 8 | 14.4 | 31 | 27 | 23 | |||
Y5WS-3.8/15 | 3.8 | 3 | 2 | 7.5 | 17.3 | 15 | 12.8 | 75 | 40 | |
Y5WS-5/15 | 5 | 3 | 4 | 7.5 | 17.3 | 15 | 12.8 | |||
Y5WS-7.6/30 | 7.6 | 6 | 4 | 15 | 34.6 | 30 | 25.6 | |||
Y5WS-10/30 | 10 | 6 | 8 | 15 | 34.6 | 30 | 25.6 | |||
