| 产地 | 内蒙 |
|---|---|
| 粒度 | 10-50mm |
| 牌号 | FeSi75-B |
| 品名 | 硅铁 |
| 用途 | 脱氧剂 |
| 执行质量标准 | 国标 |
| 有效物质含量 | 1.0 |
| CAS | AAAA |
| 特性级别 | 标准级 |
| 质量认证 | ISO9001 |
四泽厂家批发内蒙货源地高品质75硅铁粉
硅粒是硅铁粒的简称，即硅铁孕育剂，用于炼钢、炼铁的一种孕育剂。适用于所有灰铁、球铁 铸件。
特点
1、成分均匀,偏析小；
2、粒度均匀,无细粉,孕育效果稳定；
3、孕育效果强于普通硅铁，产生渣的倾向也小；
4、延长模具寿命，降低表面缺陷；
5、减少针孔，提高铸管表面质量，提高一次交检合格率；
6 消除显微缩松,改善铸件加工性能。

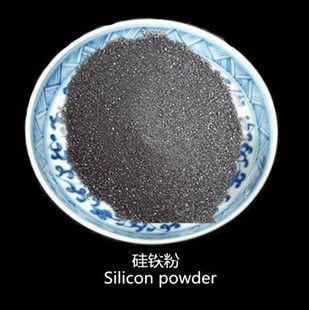

硅铁粉椒铁和硅组成的铁合金，然后经过磨制成粉状的物质，用于炼钢、炼铁的脱氧剂，亦可作为制氢气的原材料。
用途
(1)在炼钢工业中用作脱氧剂和合金剂。为了获得化学成分合格的钢和保证钢的质量，在炼钢的最后阶段必须进行脱氧，硅和氧之间的化学亲和力很大，因而硅铁是炼钢较强的脱氧剂用于沉淀和扩散脱氧。在钢中添加一定数量的硅，能显著的提高钢的强度、硬度和弹性，因而在冶炼结构钢（含硅0.40-1.75%)、工具钢(含SiO.30-1.8%)、弹簧钢(含SiO.40-2.8%)和变压器用硅钢（含硅2.81-4.8%)时，也把硅铁作为合金剂使用。
此外，在炼钢工业中，利用硅铁粉在高温下烯烧能放出大量热这一特点，常作为钢锭帽发热剂使用以提高钢锭的质量和回收率。
(2)在铸铁工业中用作孕育剂和球化剂。铸铁是现代工业中一种重要的金属材料，它比钢便宜，容易熔化冶炼，具有优良的铸造性能和比钢好得多的抗震能力。特别是球墨铸铁，其机械性能达到或接近钢的机械性能。在铸铁中加入一定量的硅铁能阻止铁中形成碳化物、促进石墨的析出和球化，因而在球墨铸铁生产中，硅铁是一种重要的孕育剂（帮助析出石墨）和球化剂。
(3)铁合金生产中用作还原剂。不仅硅与氧之间化学亲和力很大，而且高硅硅铁的含碳量很低。因此高硅硅铁（或硅质合金）是铁合金工业中生产低碳铁合金时比较常用的一种还原剂。
(4)75#硅铁在皮江法炼镁中常用于金属镁的高温冶炼过程中，将CaO.MgO中的镁置换出来，每生产一吨金属镁就要消耗1.2吨左右的硅铁，对金属镁生产起着很大的作用。
(5)在其他方面的用途。磨细或雾化处理过的硅铁粉，在选矿工业中可作为悬浮相。在焊条制造业中可作为焊条的涂料。高硅硅铁在化学工业中可用于制造硅酮等产品。

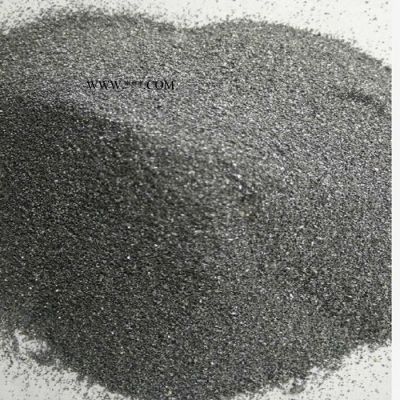

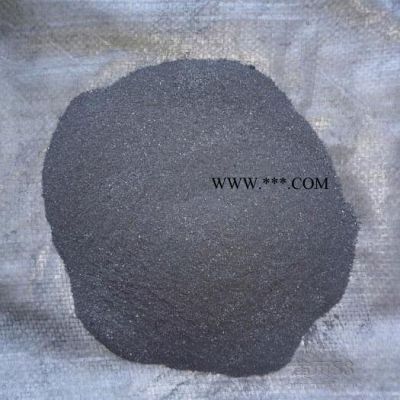

硅铁粉粒度一般在0-1毫米之间 其中0-0.3毫米占比90%以上。
硅铁理化指标
| 牌号 | 化学成分% | |||||||
| Si | Al | Ca | Mn | CR | P | S | C | |
| 范围 | 不大于 | |||||||
| FeSi90Al1.5 | 87.0-95.0 | 1.5 | 0.5 | 0.4 | 0.2 | 0.04 | 0.02 | 0.2 |
| FeSi90Al3 | 87.0-95.0 | 3.0 | 0.5 | 0.4 | 0.2 | 0.04 | 0.02 | 0.2 |
| FeSi75Al10.5-A | 74.0-80.0 | 0.5 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
| FeSi75Al10.5-B | 72.0-80.0 | 0.5 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
| FeSi75Al1.0-A | 74.0-80.0 | 1.0 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
| FeSi75Al1.0-B | 72.0-80.0 | 1.5 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
| FeSi75Al1.5-A | 74.0-80.0 | 1.5 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
| FeSi75 Al1.5-B | 72.0-80.0 | 1.5 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
| FeSi75 Al12.0-A | 74.0-80.0 | 2.0 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
| FeSi75 Al12.0-B | 74.0-80.0 | 2.0 | 1.0 | 0.4 | 0.3 | 0.04 | 0.02 | 0.1 |
| FeSi75 Al12.0-C | 72.0-80.0 | 2.0 | - | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
| FeSi75-A | 74.0-80.0 | - | - | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
| FeSi75-B | 74.0-80.0 | - | - | 0.4 | 0.3 | 0.04 | 0.02 | 0.1 |
| FeSi75-C | 72.0-80.0 | - | - | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
| FeSi65 | 65.0-<72.0 | - | - | 0.6 | 0.5 | 0.04 | 0.02 | ?- |
| FeSi45 | 40.0-47.0 | - | - | 0.7 | 0.5 | 0.04 | 0.02 | ?- |
18918818796
