应用范围 | 滤波 |
---|---|
种类 | 磁环电感 |
封装形式 | 插件电感 |
绕线形式 | 多层平绕式 |
导磁体性质 | 铁氧体磁芯 |
磁芯形状 | 圆形 |
工作频率 | 低频 |
安装方式 | 直插 |
骨架材料 | 无骨架 |
品质因数Q | 1 |
电感量 | 2UH |
允许误差 | 20% |
感抗XL | 30(Ω) |
额定电流 | 100(mA) |
分布电容 | 100(F) |
标称电压 | 0.3(V) |
品牌 | WL |
型号 | T271412 |

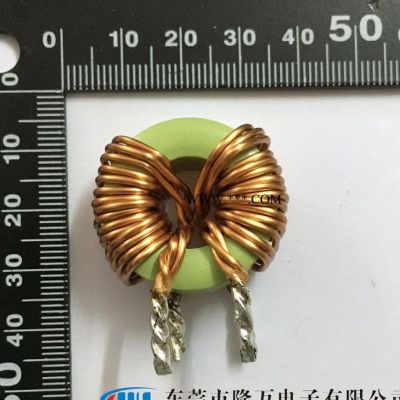

产品名称 | 铁粉芯磁环电感,大功率电感,大电流电感,环形电感,共模电感 |
|
产品规格 | 磁芯尺寸 T27*14*12(外径*内径*高)铁粉芯,整体尺寸32*19*12(宽度*厚度*脚长) | 单位:mm |
电气特性 | L:2UH(±20%), 3组漆包线并行绕制7TS,电流可达到3A,大功率 | |
材料清单 | 铁粉芯磁环、QA-2UEW/130°漆包圆铜线、环保高温锡 |
