| 测量范围 | 0-3g/cm3 |
|---|---|
| 电源 | 22 |
| 分度值 | 0.005 |
| 类型 | 数字式密度计 |
| 品种 | 液体 |
| 显示方式 | 数字 |
| 用途 | 石油石化、食品、制药、饮料、造纸、采矿 |
| 准确度 | 0.2% |
| 品牌 | Jenner |
| 型号 | JN3351MD |
JN3351MD智能在线密度仪
1、 概述
JN3351MD液体在线密度仪是用于各种液体或液态混合物密度在线测量的自动化测量仪表（在线液体比重计）。在石油行业中广泛应用于石油、炼油、调油、油水界面的检测；在食品业生产现场用于葡萄汁、番茄汁、果糖浆、植物油及软饮料密度的检测；在造纸业用于黑浆、绿浆、白浆及碱溶液密度的检测；在化工领域还用于清洁剂、乙二醇、碳酸、尿素及聚合物密度的检测；它还广泛用于制药行业、奶制品行业、采矿业等。
JN3351MD在线比重计工作时是连续在线测量液体密度，无过程中断。可直接用于生产过程的控制。由于采用一体化的两线制变送器结构，无活动部件安装使用方便、维护简单。
2、 工作原理
JN3351MD在线式密度计实质是在线压差式密度计。其工作原理：一定高度的液柱产生的压力与该液体的密度成正比。即：
P=ρgh
式中：P—— 一定高度的液柱产生的压力
ρ—— 该液体的密度
g—— 测量地重力加速度
h—— 液柱的高度
根据压力仪表测量的压力值，在测量地重力加速度与液柱的高度已知的条件下**可以得到被测量液体的密度值。
3、 技术参数
* 密度测量范围：（0~2）、（0-3）g/cm3
* 准确度等级：0.2级、0.5级
* 分辨率：0.0005g/cm3
* 工作电压：（18.5~45）V DC，常用24V DC
* 环境温度：（-10~60）℃
* 环境湿度：（5~90）%RH
* 显示表头：LCD/LED数字显示器、智能LCD显示器
* 输出信号：（4~20）mA选加数字信号（HART协议）
* 机械安装方式：法兰连接
4、 主要特点
* 出色的过压保护结构、优越的温度稳定性、全焊接密封，设计坚固可靠；
* 适合测量高温和低温、含杂质高粘度的介质；
* 固定插入式膜片设计，工厂校准，方便现场组态；
* 适用于罐体管道，流动或者静止介质的密度测量；
* 本安型可用于危险环境；
* 卫生型可用于食品、药品生产现场。
5、 使用方法
5.1安装方式
JN3351MD液体密度仪在结构上设计有两种类型，即顶安装类型和侧安装类型。

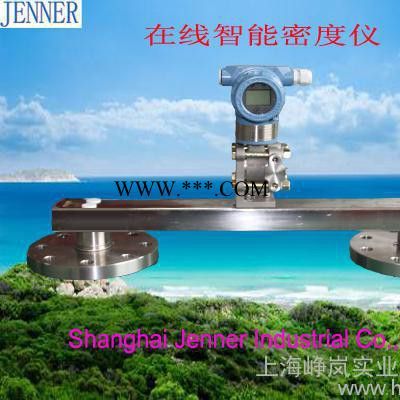

顶安装类型适用于罐体安装（插入式在线密度计），侧安装类型适用于管道安装，以满足不同工况下的密度测量需求。
| 安装类型 | 插入深度A（mm） | 取压膜片中心距离B（mm） | 侧向宽度C（mm） |
| 顶安装 | 850 | 500 | / |
| 侧安装 | 700 | 500 | 150 |
(注：A、B、C尺寸也可按客户要求另行制造)
5.2现场接线（JN3351MD型智能在线密度仪测量现场接线图略）。
5.3密度值的读取
JN3351MD在线密度计出厂时，其显示表头的读数即为实时密度的测量值，直接读取即可。
带有（4~20）mA电流输出的密度仪，其4mA对应于密度仪密度测量的下限值，而20mA则对应于密度仪密度测量的上限值。实际测量得到的电流值应按照密度仪上限、下限对应的电流值进行换算。
6、 注意事项
JN3351MD液体在线密度仪为自动化精密测量仪表，其测量膜片除接受被测压力不得再受任何其他外力作用。
在安装在线比重计时，应确保垂直安装（垂直于地平面），否则会产生测量误差。
订货时应写明测量介质、测量范围、使用地重力加速度（或者注明使用地区名称）以及使用现场工况（如：防爆、防腐蚀、卫生等）。
7、 成套性
* JN3351MD智能在线式密度计1台；
* 使用说明书1份；
* 合格证1份。
