(一) 粉芯类
    1. 磁粉芯
    磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。由于铁磁性颗粒很小（高频下使用的为0.5～5微米），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也**较为稳定。主要用于高频电感。磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。
    常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种。
    磁芯的有效磁导率μe及电感的计算公式为： μe = DL/4N2S ?109
    其中：D 为磁芯平均直径（cm），L为电感量（享），N 为绕线匝数，S为磁芯有效截面积（cm2）。

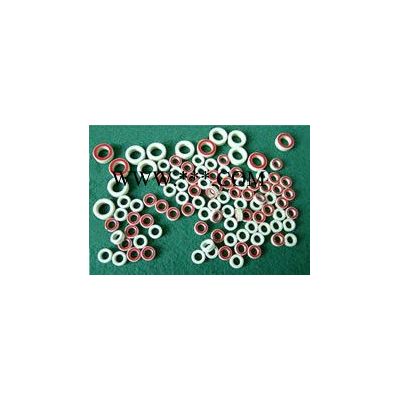

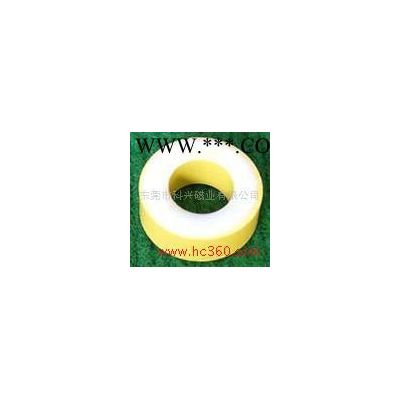

    (1) 铁粉芯
    常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。在粉芯中**。饱和磁感应强度值在1.4T左右；磁导率范围从22～100；初始磁导率μi随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高。
    铁粉芯初始磁导率随直流磁场强度的变化
    铁粉芯初始磁导率随频率的变化
    (2). 坡莫合金粉芯
    坡莫合金粉芯主要有钼坡莫合金粉芯（MPP）及高磁通量粉芯（High Flux）。
    MPP是由81%Ni、2%Mo及Fe粉构成。主要特点是：饱和磁感应强度值在7500Gs左右；磁导率范围大，从14～550；在粉末磁芯中具有**低的损耗；温度稳定性**，广泛用于太空设备、露天设备等；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生。主要应用于300kHz以下的高品质因素Q滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC电路上常用、输出电感、功率因素补偿电路等, 在AC电路中常用, 粉芯中价格**。
    高磁通粉芯HF是由50%Ni、50%Fe粉构成。主要特点是：饱和磁感应强度值在15000Gs左右；磁导率范围从14～160；在粉末磁芯中具有**高的磁感应强度**高的直流偏压能力；磁芯体积小。主要应用于线路滤波器、交流电感、输出电感、功率因素校正电路等, 在DC 电路中常用，高DC 偏压、高直流电和低交流电上用得多。价格低于MPP。
    (3) 铁硅铝粉芯（Kool Mμ Cores）
    铁硅铝粉芯由9%Al、5%Si, 85%Fe粉构成。主要是替代铁粉芯，损耗比铁粉芯低80%，可在8kHz以上频率下使用；饱和磁感在1.05T左右；导磁率从26～125；磁致伸缩系数接近0，在不同的频率下工作时无噪声产生；比MPP有更高的DC偏压能力；具有**的性能价格比。主要应用于交流电感、输出电感、线路滤波器、功率因素校正电路等。有时也替代有气隙铁氧体作变压器铁芯使用。
