| 品牌 | 沧州兴业 |
|---|---|
| 型号 | LM-21型 |

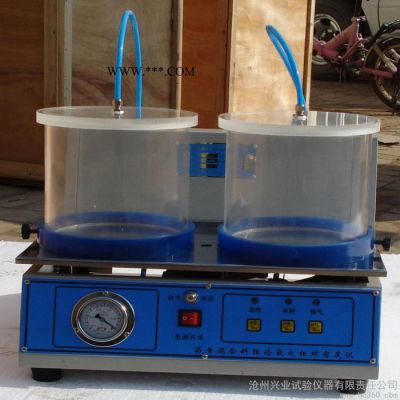

【产品名称】LM-21型沥青混合料**大理论密度仪，沥青混合料**大相对理论密度仪一、适用范围本仪器适用于真空法测定沥青混合料理论**大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。仪器不适用于吸水率大于3%的多孔性集料的沥青混合料。本仪器由机架、进口真空抽气机、震动器、空气阀、真空表、真空容器及控制电器等组成，其结构合理，使用方便，能同时进行两个试样的平行试验。二、主要技术参数：电源电压 220V±10% 容器容积4300ml×2只抽气机功率160W 压力范围0—100kpa振动机功率30W 外形尺寸530×500×360三、试验方法按公路工程沥青及沥青混合料试验规程（JTJ052-2000）中T0711—1993进行。1、按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。试样数量不少于如下规定数量：沥青混合料中集料公称**大粒径（mm） **少试样数量（g） 37.5 400026.5 2500 19.0 2000 13.2、16.0 1500 9.5 1000 4.75 5002、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。3、负压容器类型4、负压容器标定方法：将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量（m b）。5、采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量（m I）。6、将负压容器干燥，编号称取其质量。7、将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量m a ，试样质量应不小于上述规定的**小数量。8、在负压容器中注入约25℃的水，将混合料全部浸没。9、将在负压容器与真空泵、真空表连接，开动真空泵，使真空度达到97.3kpa（730mmHg）持续15min±2min。10、然后强烈振荡负压容器，使水充分搅动混合料，除去剩余的气泡。每隔2min晃动若干次，直至不见气泡出现为止。为使气泡容易除去，可在水中加有0.01%浓度的表面活性剂（如每100ml水中加0.01g洗涤灵）。11、当负压容器采用A类容器时，浸入保温至25℃±0.5℃的恒温水槽，约10min后，称取负压容器与沥青混合料的水中质量（m2）。当负压容器采用B、C类容器时，将装有沥青合料试样的容器浸入保温至25℃±0.5℃的恒温水槽，约10min后取出，加上盖，使容器中没有空气，擦净容器外的水分，称取容器、水的沥青混合料试样的总质量（mc）。四、仪器使用方法1、仪器使用方法为，负压容器内放入按试验规范中规定的试样数量后，再加入25℃的水将混合料全部浸没，但水量不宜过多，以免吸入抽气泵内。2、把负压容器放入仪器平台上的定位圈内，盖好上盖，并压上压杆，然后关闭放气阀，开启抽气开关，使负压达到97.3kpa时，关闭抽气开关保压15分钟后，再开启震动开关，震动方式有两种可选，一种是连续震动，一种为间断震动，即震动1分钟，停2分钟循环工作，直至水中无气泡为止。
