| 制造商 | 锦州市金江喷涂材料有限公司 |
|---|---|
| 应用领域 | 热喷涂 |
| 使用方法 | 等离子热喷涂 |
| 包装规格 | 25kg |
| 材质 | 氧化铝 |
| 产品等级 | 高纯超细氧化铝 |

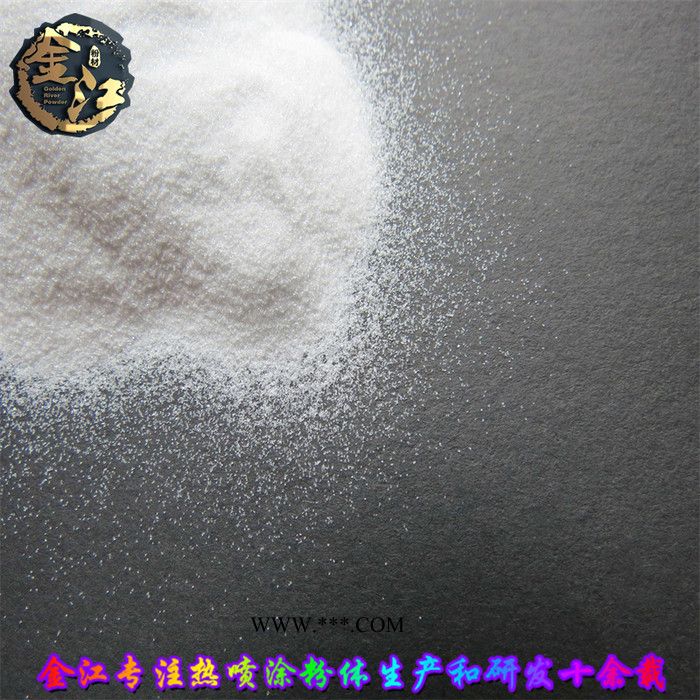

| 外观 | 白色球状 |
| 用途 | 热喷涂 |
| 有效物质含量 | 99.9 |
| 含量 | 99.99（％） |
| 产商/产地 | 辽宁 |
| 品牌 | 金江粉材 |
| 型号 | JZGR-101F |
| 产品大类 | 高纯氧化铝 |
供应热喷涂纯氧化铝粉
金江喷材联系电话0416-2321058 锦州市金江喷涂材料有限公司，专业生产热喷涂氧化铝氧化钛复合粉。
Cr2O3 陶瓷涂层致密，孔隙率低，具有优良的耐腐蚀性，化学性能十分稳定，硬度高，摩擦系数小，研磨、抛光后能得到极好的表面粗糙度。在理想工况下，Cr2O3 陶瓷涂层仍有 3%-5%的孔隙率， 不过，一般可以使用经过分子细化和调整了粘稠度的树脂系封孔剂对涂层进行封闭，来提高涂层的环境隔离性，增强耐腐蚀效果。
氧化铬涂层以硬度高为突出特点，在选用“金江”公司的氧化铬粉和理想操作状态下，涂层的HRC硬度在70左右。本期，我们来看看氧化铬涂层耐腐蚀性。
在50mm×50mm×5mm 的316L 不锈钢的平板试验块，采用离子热喷涂设备制备氧化铬陶瓷涂层后，再经过树脂类封孔处理和特定目数的金刚石砂轮湿法研磨后，将涂层的光洁度抛光至 Ra0.4-0.8μm。 分别将制作好的未封孔涂层样块和树脂封孔并抛光的涂层样块半浸渍在 60℃、10%H2SO4 硫酸水溶液中，测量涂层发生鼓泡或脱落的时间。发现：前者经过了190小时，发生了涂层鼓泡；而后者经过720小时后，涂层仍然健全。
陶瓷涂层虽然硬度高，但是孔隙率只能做到**小。而腐蚀介质恰恰**会通过这些细小的孔隙影响涂层的功能性并**终侵蚀基体本身。通过上述的试验，得出：经过封孔处理后，封孔剂填充到涂层的孔隙中，使涂层具有环境隔离的作用，大幅增强了涂层的耐腐蚀效果。
10年生产热喷涂氧化物经验，自产热喷涂用粉体材料，非贸易公司，原生高纯原料，环保节能工艺生产，成本下降让利给客户。品控和产能有保证。如想了解粉材的具体工艺、性能和价格，欢迎致电金江热喷涂材料13516068615。以上文字，均属原创，如想引用，注明出处。如有雷同且未注明出自“金江热喷涂材料”，一律视为盗版的可耻行为。
18918818796
