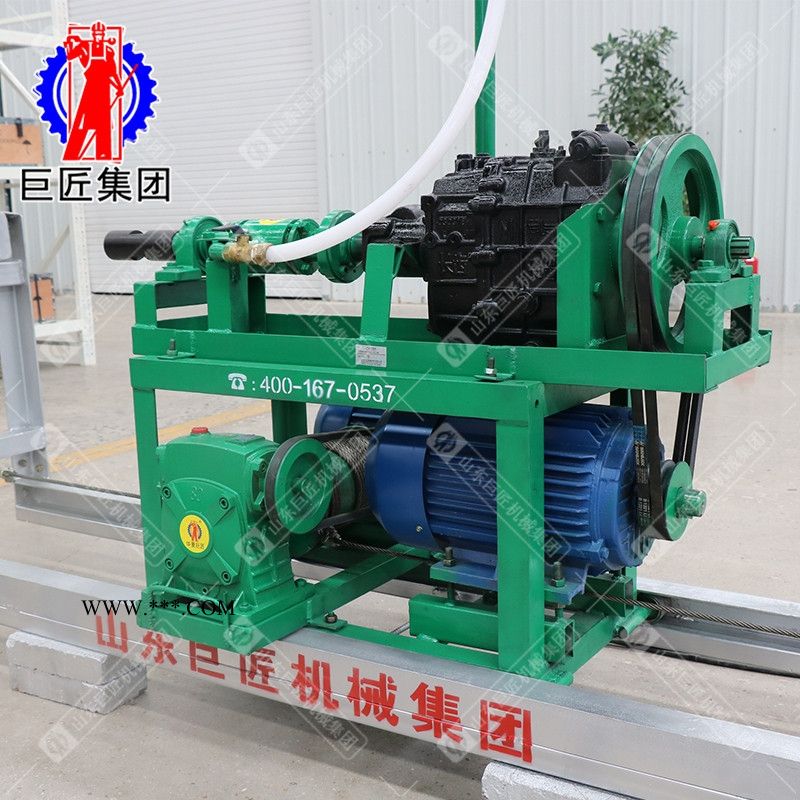

一、HJD型横向山泉打井机简介
在我国山区尤其是南部省份山区山体中存在着一定面积的滞水带，为满足山区群众用水需求，山东巨匠机械集团与济宁巨匠机械研究院联合研发了一款山体横向钻机。该横向钻机采用模块化设计，由主机、滑道、配电盘、水气瓶等部分组成，布局合理，结构紧凑。为进一步便于移动搬运，主机可继续拆解为回转部、推进部、主机底座，滑道可继续拆解为导轨、钢丝绳张紧器、钻具支撑架。钻机主机采用气动钻进、湿式排渣的水气结合工作原理，与长行程滑道配合使用，可实现山体横向打孔钻井。该钻机现已广泛应用于横向钻井和山体横向钻孔等作业场合。
二、HJD型横向山泉打井机特点
1、钻机采用水气结合工作原理，效率高进尺快，扬尘少。
2、钻机采用模块化设计，可轻松拆解、组装，便于运输和搬运上山。
3、配置长行程滑道，选用长钻杆，减少倒换钻杆次数。
4、主机除可正转外，设置有点动正转和点动反转，便于上卸钻杆。
5、钻机配电盘配有无线遥控器，可实现主机的远距离操作。
三、HJD型横向山泉打井机参数
| 序号 | 项目 | 单位 | 参数 | |
| 1 | 钻孔直径 | mm | 65、70、76、80 | |
| 2 | 钻杆规格 | mm | ≥φ42*4000 | |
| 3 | 电压 | V | 380 | |
| 4 | 功率 | kW | 回转电机 | 4 |
| 推进电机 | 2.2 | |||
| 5 | 重量 | kg | 回转部 | 90 |
| 推进部 | 69 | |||
| 主机底座 | 80 | |||
| 导轨 | 38/条 | |||
| 钻具支撑架 | 19 | |||
| 水气瓶 | 20 | |||
| 配电箱 | 10 | |||
| 6 | 整机组装尺寸 | mm | 5660*840*970 | |
