| 最大进料粒度(mm) | 350 |
|---|---|
| 排料口调整范围(mm) | 40-100 |
| 处理 能力(m3/h) | 20-60 |
| 偏心轴转速(r/min) | 275 |
| 重量（不包括电机）（t） | 6.5 |
| 电动机功率 | 30W |
| 类型 | 颚式破碎机 |
| 驱动方式 | 液压 |
| 应用领域 | 选矿 |
| 最大进料边长 | 400×600 |
| 是否可定制 | 是 |
| 作用对象 | 钨矿 |
| 粉碎程度 | 粗碎机 |
| 品牌 | 亿宏重工 |
| 型号 | PE-400×600 |
| 更多属性 | 矿石 |
为确保破碎机正常运转，充分发挥应有的性能，希望各使用单位在应用破碎机之前首先熟悉本硕明书，并按照说明书内容进行操作。
本系列产品，具有破碎比大，产品料度均匀，结构简单，工作可靠，维修简便，运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，本机适用于对粗、中料粒、破碎抗压强度不超过350兆帕的各种物料进行破碎。品种、规格见附表1，破碎机型式表示方法如下：
P E X - ×
给料口长度
给料口宽度
细碎型
颚式
破碎机

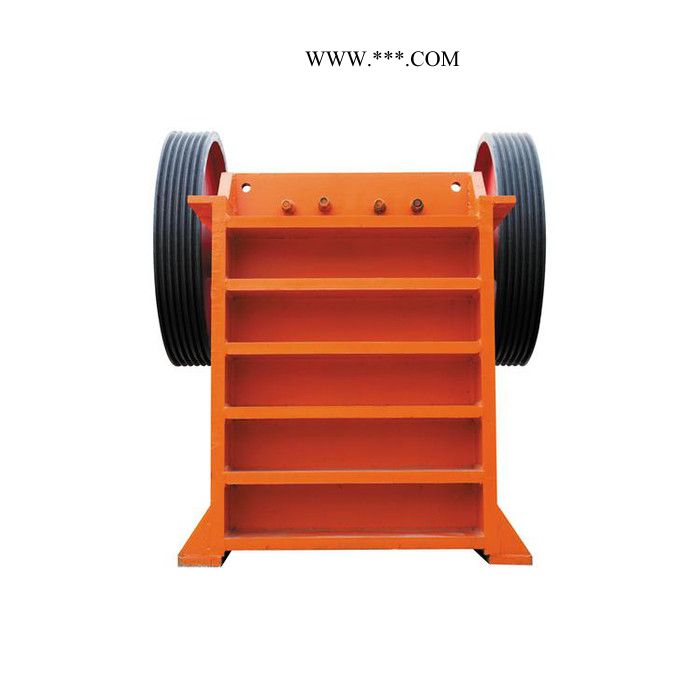

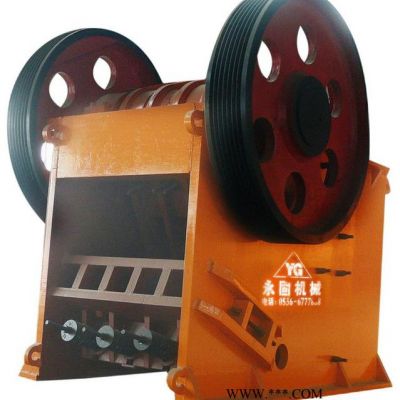

本机主要由机架、动鄂、偏心、鄂板、肘板等零部件组成。电动机通过三角皮带传动偏心轴，使动鄂按照已调整好的轨迹进行运动，从而将破碎腔内的物料予以破碎。
机架系单个整体铸钢结构，或钢板焊接两种，在破碎左右的机架侧壁上，装有边护板，以防止机架壁磨损。
动鄂为一成型铸钢件，正面装有活动鄂板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在衬板上，在偏心轴两端有飞轮和带槽的皮带槽轮。
衬板的另一端支承于调整座上，衬板除对动鄂起着支承作用外，在外来不能破碎的物料进入破碎腔内，机器荷载突增的情况下，起保险作用，却自身迅即断裂，从而保护其他机件不受损伤。
本机备有衬板一件，肘板系用于排料口处。
调整座安装在机架两侧的滑槽内,并与调整契块紧贴，当排料口需要进行调整时，用扳手将螺母右旋，调整即上升，调整座随之向前移运，排料口即由大变小,反之，由小变大。
型 号 | 进料口尺寸（mm） | 最大进料粒度(mm) | 排料口调整范围(mm) | 处理 | 偏心轴转速(r/min) | 电机功率(KW) | 重量（不包括电机）（t） |
PE-400×600 | 400×600 | 350 | 40-100 | 20-60 | 275 | 30 | 6.5 |
PE-475×1050 | 475×1050 | 430 | 90-140 | 50-100 | 275 | 55 | 11.7 |
PE-500×750 | 500×750 | 450 | 50-100 | 40-100 | 275 | 55 | 10.3 |
PE-600×750 | 600×750 | 550 | 150-200 | 50-120 | 250 | 55 | 12 |
PE-600×900 | 600×900 | 550 | 65-250 | 60-150 | 250 | 55-75 | 16.8 |
PE-620×900 | 620×900 | 570 | 95-245 | 60-140 | 250 | 55-75 | 17.3 |
PE-670×900 | 670×900 | 620 | 195-300 | 90-160 | 250 | 55-75 | 17.8 |
PE-700×1000 | 700×1000 | 650 | 120-300 | 90-180 | 250 | 55-90 | 18.5 |
PE-750×1060 | 750×1060 | 690 | 80-200 | 100-160 | 250 | 90-110 | 28 |
PE-800×1060 | 800×1060 | 750 | 100-250 | 100-200 | 250 | 90-110 | 30 |
PE-870×1060 | 870×1060 | 830 | 200-300 | 180-240 | 250 | 90-110 | 30.5 |
PE-900×1060 | 900×1060 | 850 | 150-300 | 150-280 | 250 | 90-110 | 31 |
PE-900×1200 | 900×1200 | 850 | 95-300 | 140-300 | 200 | 110-132 | 50 |
PE-1000×1200 | 1000×1200 | 950 | 195-315 | 200-350 | 200 | 110-132 | 52 |
PE-1100×1400 | 1100×1400 | 1000 | 150-300 | 250-500 | 210 | 132-160 | 62 |
PE-1200×1500 | 1200×1500 | 1100 | 150-300 | 300-600 | 180 | 132-160 | 100.9 |
PE-1500×1800 | 1500×1800 | 1400 | 200-500 | 400-900 | 180 | 160-200 | 185.8 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-20 | 320 | 15 | 3.5 |
PEX-200×1000 | 200×1000 | 160 | 20-55 | 10-30 | 330 | 22 | 6.5 |
PEX-250×750 | 250×750 | 210 | 25-60 | 15-40 | 330 | 22 | 4.9 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 20-60 | 330 | 30 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 25-70 | 330 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 25-100 | 300 | 45 | 11 |
PEV-500×900 | 500×900 | 430 | 50-100 | 50-130 | 275 | 55 | 10 |
PEV-600×900 | 600×900 | 550 | 70-130 | 70-140 | 250 | 75 | 13 |
PEV-750×1060 | 750×1060 | 700 | 80-140 | 95-160 | 250 | 110 | 24.2 |
P2EX-150×750 | 150×750 | 120 | 10-40 | 8-35 | 320 | 6-5.5 | 3.3 |
P2EX-250×1000 | 250×1000 | 210 | 10-50 | 15-50 | 330 | 6-7.5（15） | 4.8 |
P2EX-250×1200 | 250×1200 | 240 | 15-60 | 20-70 | 330 | 6-11（12） | 5.7 |
P2EX-300×1500 | 300×1500 | 260 | 30-100 | 20-120 | 320 | 15-30 | 12 |
P2EX-500×1500 | 500×1500 | 450 | 50-150 | 30-150 | 300 | 30-75 | 15 |
