加工定制 | 是 |
---|---|
品牌 | 徽程 |
型号 | pe |

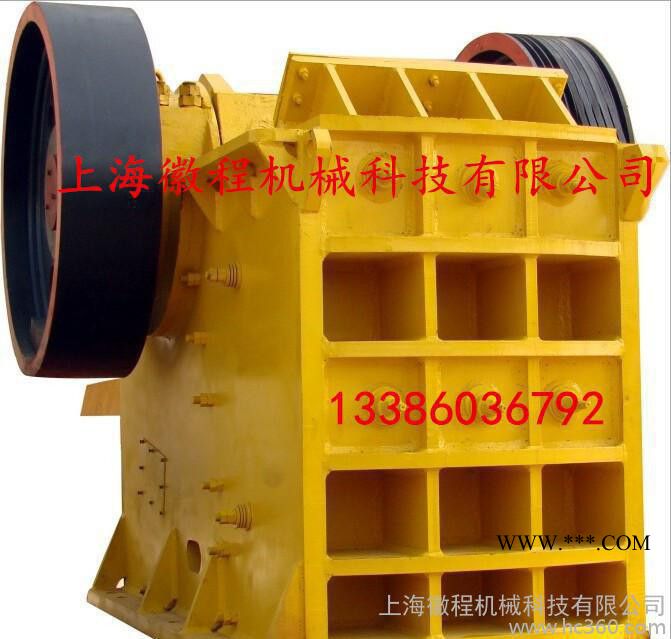

鄂破简介
鄂破(鄂式破碎机)具有破碎比大、产品料度均匀、结构简单、工作可靠、维修简单、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等众多部门,破碎抗压强度不超过350兆帕的各种物料 。鄂破
用途和使用范围1、 该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。2、 该系列破碎机最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定。 结构示意图鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。
鄂破[2]
,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量技术参数型号 | 进料口尺寸(mm) | 最大进料粒度(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 功率(kw) | 重量(t) | 外型尺寸(mm) |
PE-150×250 | 150×250 | 130 | 10-40 | 1-5 | 300 | 5.5 | 0.9 | 875×756×850 |
PE-250×400 | 250×400 | 210 | 20-80 | 5-21 | 300 | 15 | 2.6 | 1450×1315×1296 |
PE-400×600 | 400×600 | 350 | 40-100 | 16-65 | 275 | 30/37 | 6.5 | 1565×1732×1586 |
PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1890×1916×1870 |
PE-600×900 | 600×900 | 500 | 65-160 | 90-180 | 250 | 55/57 | 15.5 | 2305×1840×2260 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 28 | 2450×2472×2840 |
PE-800×1060 | 800×1060 | 650 | 100-200 | 140-350 | 250 | 110 | 28.5 | 2450×2556×2800 |
PE-870×1060 | 870×1060 | 670 | 200-260 | 140-380 | 250 | 110 | 30.5 | 2660×2556×2800 |
PE-900×1200 | 900×1200 | 750 | 100-200 | 180-360 | 250 | 132 | 50 | 3335×3182×3025 |
PE-1000×1200 | 1000×1200 | 850 | 192-260 | 200-420 | 250 | 132 | 51 | 3435×3182×3025 |
PEV1200×1300 | 1200×1300 | 1000 | 180-330 | 400-800 | 220 | 200 | 62 | 4538×2984×3959 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 100.9 | 4200×3732×3025 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 450-1000 | 180 | 280 | 122 | 5100×4700×4300 |
型号> | 进料口(mm) | 装料(mm) | 排料(mm) | 产量(m3/h) | 电机功率 | 重量 |
150x250 | 150x250 | 125 | 10-40 | 0.6-3 | 5.5 | 0.81 |
200x400 | 250x400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
400X600 | 400x600 | 340 | 40-100 | 10-34 | 30 | 6.5 |
600x900 | 600x900 | 500 | 65-160 | 30-75 | 55-75 | 15.5 |
1000x1200 | 1000x1200 | 850 | 195-265 | 197-214 | 110 | 51 |
1200x1500 | 1200x1500 | 1020 | 150-350 | 250-500 | 160 | 100.9 |
X150x750 | 150x750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
X250x750 | 250x750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
X250x1000 | 250x1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
X250x1200 | 250x1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
鄂破
其中包括日常维护检查,小修、中修和大修。(1)小修:主要内容包括检查并修复调整装置,高速排料口间隙,对磨损的衬板调头或更换。检修传动部分、润滑系统及更换润滑油等。小修的周期为1-3个月左右。(2)中修:除进行小修的全部工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1-2年左右。(3)大修:除进行中修的全部工作外,还包括更换或车削偏心轴和动颚心轴,浇铸连杆头上部的巴氏合金,更换或修复各磨损件。大修的周期一般为5年左右。开机维护一、设备检查1、检查机架、皮带轮、飞轮各部螺栓有无松动;2、检查定颚齿板。动颚齿板、侧护板是否完好,螺栓是否紧固,推力板有无裂纹,弹簧拉杆和弹簧是否完好;3、检查安全栏杆、安全罩和给矿溜槽等是否完好;4、检查电机地脚螺栓有无松动,电机接线、操作箱各仪表是否完好,电压是否在规定范围之内;5、检查破碎腔内有无大块矿石和杂物,三角带是否完好,张紧度是否合适。二、开机1、必须确认设备上和周围无人工作,才能启动设备;2、启动主机以后,首先观察设备运转是否平稳,电压、电流正常无异常声音,皮带轮和飞轮无松动现象,才能给矿;3、给矿必须均匀、不可忽大忽小,造成设备负荷忽大忽小,引起皮带打滑压矿;4、每半小时观察电压和电流情况,有无异常气味和打火现象,检查轴承温度不超过60℃5、检查各部螺栓有无松动现象、机架、电机底脚螺栓有无松动现象,旋转部位有无杂音。发展趋势(1)国际著名品牌的先进设备不断优化发展,方向是采纳新的设计思想、引入现代科学技术和大型化。鄂破(2)粉碎理论和试验技术技术发展,突变理论、分形理论、离散教学等方法被引入粉碎理论研究中。球磨过程理论研究和碎磨功指数研究仍时有报道。粉碎试验技术趋于用小型实验室试验和计算机模拟取代半工业试验。(3)料层粉碎原理对粉碎工程设备研制和开发产生了巨大影响。新设备研制及旧设备改造中普遍采纳这一原理。(4)由于实现多碎少磨的关键是降低最终破碎产品粒度(即入磨粒度),因此这一范围内科研和开发工作中,破碎设备所占的比重大于粉磨设备,其中又以细碎和超细碎设备的研制和开发占较大比重。(5)为了实现多碎少磨,国内越来越多的引进国际先进粉碎工程设备,并且越来越多的引进大型设备。(6)国内开发研制的粉碎工程设备以中小型为主,发展特点是类型多样化。部分产品(如球磨机)在向大型化方向发展。鄂破设备的注意事项一、鄂破机出产运用1;破裂时,如因破裂腔内物料壅塞而形成泊车,应立刻封闭电源中止运转,将破裂腔内物料清算洁净后,方可再行起动。2;正常任务时,轴承地温升不该超越30℃,最高温度不得超越70℃。超越上述温度时,应立刻泊车,查明缘由并加以扫除。1;鄂式破碎机正常运转后,方可投料出产。3;待碎物料应平均地参加破碎机腔内,应防止侧向加料或堆满加料,以免单边过载或接受过载。4;泊车前,应起首中止加料,待破裂腔内物料完全排出后,方可封闭电源。5;颚板一端磨损后,可调头运用。6;颚破机运用一段期间后,应将紧定衬套从新拧紧,以防紧定衬套松动而毁伤机械。二、鄂破设备的起动前反省事项1;颚式破碎机经反省,证实机械各局部状况正常,方可起动。2;颚式破碎机机仅答应在无载荷的状况下起动。3;起动前,必需用铃声或旌旗灯号事前正告。4;起动后,如发现有不正常景象时,应立刻中止运转。待查明和扫除不正常状况后,方可从新起动破碎机。
