发货期限 | 10天 |
---|---|
功率 | 见详情 |
结构形式 | 立式 |
贸易属性 | 外贸+内贸 |
销售方式 | 直销 |
产地 | 江西 |
出料粒度 | 5-10 |
电动机功率 | 55kw |
给料粒度 | 210m |
耗电 | 11kw |
类型 | 颚式破碎机 |
驱动方式 | 电动 |
生产能力 | 15-40t/h |
适用物料 | 石料 |
应用领域 | 矿业,选矿,冶金 |
重量 | 2500 |
作用对象 | 金属,石料 |
粉碎程度 | 中碎机,细磨机 |
品牌 | 浩鑫 |
加工定制 | 是 |
进料边长 | 400 |

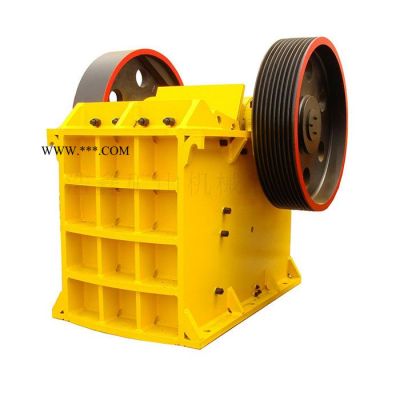

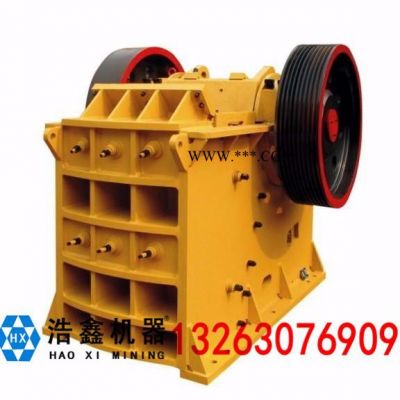

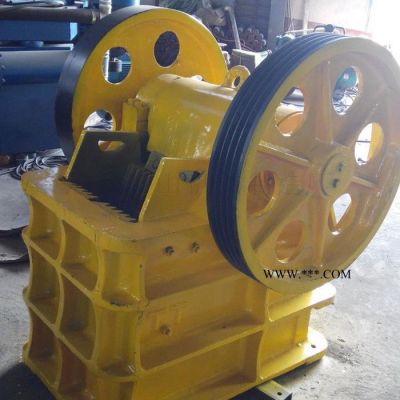

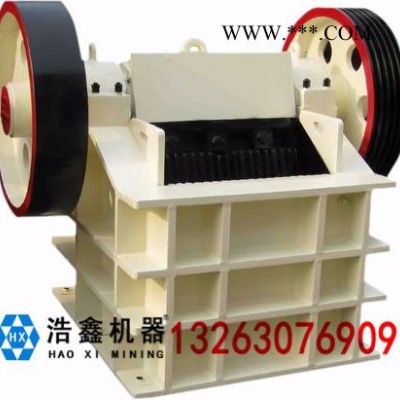

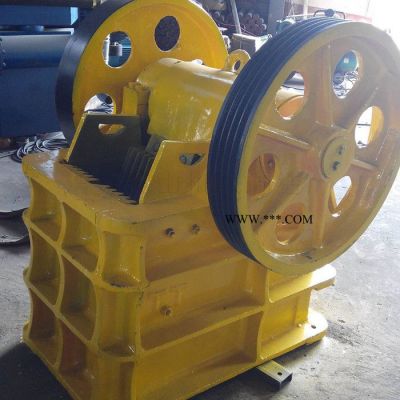

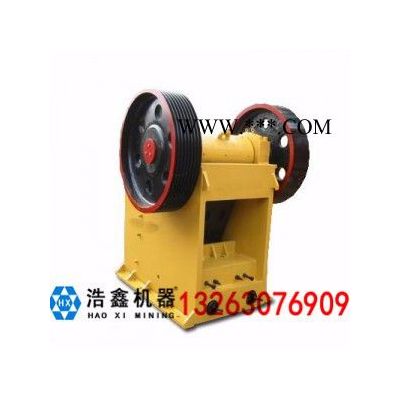

江西浩鑫矿山机械制造厂销售PE250x400颚式破碎机 矿石粉碎颚破机 大型鹅卵石破碎机价格
该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
该系列破碎机 适宜于破碎抗压强度不 于300MPa的各种软硬矿石,被破碎物料的 大块度不得大于技术参数表所规定。
破碎机型号 | 进料口(mm) | 装料(mm) | 排料(mm) | 产量(m3/h) | 电机功率 | 重量 |
PE150x250 | 150x250 | 125 | 10-40 | 0.6-3 | 5.5 | 0.58 |
PE200x300 | 200x300 | 180 | 15-50 | 1.2-6 | 7.5 | 1.0 |
PE200x350 | 200x350 | 180 | 18-70 | 1.8-10 | 11 | 1.3 |
PE250x400 | 250x400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
PE400x600 | 400x600 | 340 | 40-100 | 10-34 | 30 | 6.5 |
PE500x750 | 500x750 | 425 | 50-100 | 20-52 | 55 | 11.7 |
PE600x900 | 600x900 | 500 | 65-160 | 30-75 | 55-75 | 17.6 |
PE750x1060 | 750x1060 | 630 | 80-140 | 72-130 | 110 | 28 |
PE900x1200 | 900x1200 | 750 | 95-165 | 87-164 | 155 | 50 |
PEX150x750 | 150x750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
PEX250x750 | 250x750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
PEX250x1000 | 250x1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
PEX250x1200 | 250x1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。颚式破碎机结构简单,制造容易,工作可靠,使用维修方便。
颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。
颚式破碎机按照活动颚板的摆动方式不同,可以分为简单摆动式颚式破碎机(简摆颚式破碎机)。复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。
动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动颚上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动颚式破碎机。
简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。
1.机架
机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用 质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。
2.颚板和侧护板定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。
3.传动件偏心轴是破碎机的主轴,受有巨大的弯扭力,采用 碳钢制造。偏心部分须精加工、 处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。
4.调节装置调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。
5.飞轮颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。
6.润滑装置偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。
1.颚式空载试车
(1) 颚式破碎机连续运转2小时,轴承温升不得超过30℃。
(2) 所有紧固件应牢固,无松动现象
(3) 飞轮、槽轮运转平稳。
(4) 所有摩擦部件无擦伤、掉屑和研磨现象,无不 常的响声。
(5) 排料口的调整装置应能保证排料口的调整范围。
2.颚式有载试车
(1) 颚式破碎机不得有周期性或显著的冲击、撞击声。
(2) 大给料粒度应符合设计规定。
(3) 连续运转8h,轴承温升不得超过30℃。
(4) 破碎机处理能力和产品粒度应符合设计规定
(5) 调整座与机架耳座间无明显窜动。
3.颚式破碎机使用前的准备工作
(1) 仔细检查轴承的润滑情况是否良好,推力板的连接处是否有足够润滑脂。
(2) 仔细检查所有紧固件是否紧固。
(3) 仔细检查传动带是否良好。若发现有破损现象时,应及时更换,当传动带或带轮上有油污时,应用抹布将油污擦净。
(4) 检查防护装置是否良好,发现有不安全现象时,应及时排除。
(5) 检查破碎腔内有无矿石或杂物,若有矿石或杂物时,则必须清理干净,以确保破碎机空腔起动。
(6) 检查起顶螺栓是否退回,垫片组是否压紧,T型螺栓是否拧紧。破碎机司机必须经过培训,达到“三懂”(懂结构、懂性能、懂原理)、“四会”(会使用、会维护、会保养、会处理故障),经培训考试合格,取得合格证后,方准上岗操作。
第2条与工作面刮板输送司机、运输巷带式输送机司机密切配合,统一信号联系,按顺序开、矸在破碎机的进料口堆积外溢时,应停止工和面刮板输送机运转,矸不能进入破转机或有金属物件时,必须停机处理。
(1) 经检查,证明机器各部分情况 常,方可起动。
(2) 颚式破碎机仅允许在无载荷的情况下起动。
(3) 起动前,必须用铃声或信号事先警告。
(4) 起动后,如发现有不 常现象时,应立即停止运转。待查明和排除不 常情况后,方可重新起动破碎机。
鄂式破碎机生产使用中(1) 破碎机 常运转后,方可投料生产。
(2) 待碎物料应均匀地加入破碎机腔内,应避免侧向加料或堆满加料,以免单边过载或承受过载。
(3) 常工作时,轴承的温升不应该超过30℃, 温度不得超过70℃。超过上述温度时,应立即停车,查明原因并加以排除。
(4) 停车前,应 先停止加料,待破碎腔内物料完全排出后,方可关闭电源。
(5) 破碎时,如因破碎腔内物料阻塞而造成停车,应立即关闭电源停止运行,将破碎腔内物料清理干净后,方可再行起动。
(6) 颚板一端磨损后,可调头使用。
(7) 破碎机使用一段时间后,应将紧定衬套松动而损伤机器。
故障 | 产生原因 | 排除方法 |
1.飞轮旋转但动颚停止摆动 | 1.推力板折断 2.连杆损坏 3.弹簧断裂 | 1.更换推力板 2.修复连杆 3.更换弹簧 |
2.齿板松动、产生金属撞击 | 齿板固定螺钉或侧楔板松动或松动 | 紧固或更换螺钉或侧楔板 |
3.轴承温度过 | 1.润滑脂不足 2.润滑脂脏污 3.轴承间隙不适合或轴承接触不好 4.轴承损坏 | 1.加入适量的润滑脂 2.清洗轴承后,更换润滑脂 3.用垫片调整轴承松紧程度或修整轴承座、瓦 4.更换轴承 |
4.产品粒度变粗 | 齿板下部显著磨损 | 将齿板调头或调整排料口 |
5.推力板支承垫产生撞击声 | 1.弹簧拉力不足 2.支承垫磨损或松动 | 1.调整弹簧力或更换弹簧 2.紧固或修 支承座 |
6.弹簧断裂 | 调小排料口时未放松弹簧 | 排料口在调小时 先放松弹簧,调整后适当地拧紧拉杆螺母 |
7.机器跳动 | 地脚紧固螺栓松弛 | 拧紧或更换地脚螺栓 |
1、根据使用情况,碎石轧料槽上面应设保护罩,防止碎石由轧料槽内崩出伤人。
2、开机前,要清除破碎机内及周围的杂物,必须检查各润滑部位,并用手搬动数圈,各部机构灵活才允许开机。
3、破碎机工作时,严禁用手从腭板间取出石块,如有故障应用撬棍、铁钩等工具处理。
4、若因破碎腔内物料阻塞而造成停车,应立即关闭电动机,待物料清除干净后,再行起动。
5、调节排料口时,应先松开拧紧弹簧,待调整好后,再适当调整弹簧的张紧程度并拧紧螺栓,以防衬板在工作时脱落。
6、破碎机工作时,要防止石块嵌入张力弹簧中,而影响弹簧强度。
