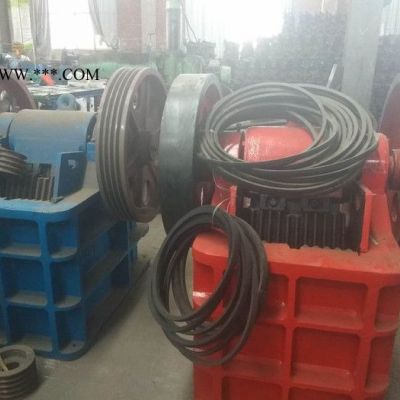

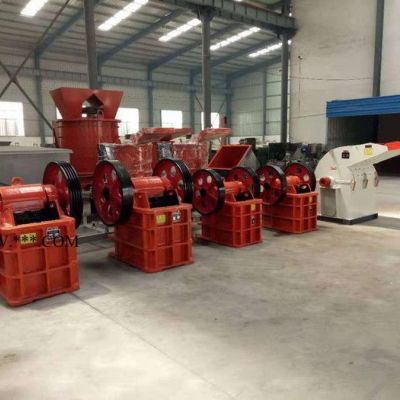

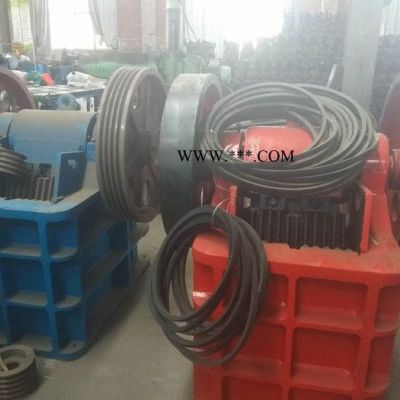

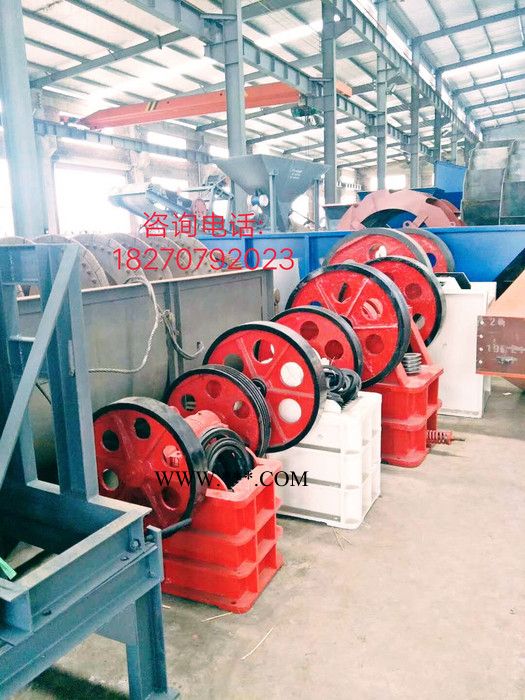

颚式破碎机

发动机品牌	颚式破碎机
类别	颚式破碎机
应用领域	矿山、冶炼、建材、公路、铁路、水利和化工等行业
用途	破碎
作用对象	矿山、冶炼、建材、公路、铁路、水利和化工等
品牌	华辉选矿设备
型号	颚式破碎机
加工定制	是

颚式破碎机  所属类别 : 机械

颚式破碎机又作鄂式破碎机，简称鄂破，主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的高抗压强度为320MPa。性能特点为破碎比大，产品粒度均匀，结构简单，性能可靠，维修简便，运营费用低。

基本信息

中文名称

颚式破碎机

外文名称

Jaw Crusher



别称

鄂破、老虎口

归类

砂矿设备，破碎设备

目录	1基本简介 2工作原理 3主要特点 4运行环境	5主要部件 6技术参数 7使用说明 8操作方法	9常见故障 10维修方法 11注意事项 12选材组装

基本简介

本系列鄂式破碎机（ 颚式破碎机），具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。颚式破碎机广泛应用于矿山、建材、化工、冶金等行业，可对抗压强度不大于320MPa的各种矿石、岩石等物料进行粗、中碎作业，是矿石破碎机等矿石物料破碎的优选设备。

颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种，进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机，进料口宽度小于300MM的为小型机。颚式破碎机结构简单，制造容易，工作可靠，使用维修方便。

颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。

工作原理
单摆颚式破原理；动颚悬挂在心轴上，可作左右摆动。偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6.由于运动轨迹简单，故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。

复摆颚式破原理

动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

主要特点

1、破碎腔深而且无死区，提高了进料能力与产量。

2、其破碎比大，产品粒度均匀。

3、垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性。

4、润滑系统安全可靠，部件更换方便，设备维护保养简单。

5、结构简单，工作可靠，运营费用低。

6、设备节能：单机节能15%～30%，系统节能一倍以上。

7、排料口调整范围大，可满足不同用户的要求。

8、噪音低，粉尘少。

运行环境

在将巨大石块破碎成小石块的过程中，一道破碎机通常为“主”破碎机。历史悠久，也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时，物料从顶部入口倒入含有颚齿的破碎室，颚齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持颚齿运动的是一根偏心住，此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为苛刻，颚式破碎机仍需非常可靠的工作，这是保证生产效率的关键一环。

主要部件 1.机架

机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，

2.颚板和侧护板；定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。 3.传动件；偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。 4.调节装置

调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5.飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。

6.润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。

技术参数

型号规格	进料口尺寸（ ㎜ )	最大给料粒（ ㎜ )	排料口调整范（ ㎜ )	处理能力（m/h）	电机（Kw）	重量（t）
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11

使用说明

（一）颚式破碎机起动前的准备工作

1、应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

2、应仔细检查所有的紧固件是否完全紧固。

3、防护装置是否良好，发现不安全现象，应立即消除之。

4、检查破碎腔内有无矿石或其他杂物，如有则应立即消除。

（二）颚式破碎机的起动

1、经检查、证明机器与传动部分情况正常，始可起动。

2、本机只能在无负荷情况下起动。

3、起动后，若发现有不正常的情况时，应立即停车，待查明原因排除隐患，方可再次起动。

（三）颚式破碎机的维护和使用

1、破碎机正常运转后，方可投料。

2、待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3、在正常工作情况下，轴承的温升不应超过35度，高温不得超过70度，否则应立即停车，查明原因加以消除。

4、停车前，应先停止加料，待破碎腔内被破碎物料完全排空后，方可关闭电机。

（四）颚式破碎机的润滑

1、经常注意及时做好磨擦面的润滑工作，可保证机器的正常运转和延长使用寿命。

2、本机采用的润滑脂，应根据使用地点、气温等条件来决定，一般可采用钙基、钠基或钙钠基润滑脂。

3、加入轴承座的润滑脂为其容积的50－70%，每三个月必须更换一次；换新油时必须用干净的汽油或煤油清洗轴承与轴承座内污物。

4、肘板与肘板垫接触处在机器开动前，必须加入润滑脂。

颚式破碎机的维修规则和保养

颚式破碎机的维修，无论什么机器维修保养都是很重要的。

1. 颚式破碎机润滑

（1） 经常注意并及时做好摩擦面得润滑工作，可确保机器的正常运转和延长其使用寿命。

（2） 颚式破碎机所采用润滑脂应根据使用的地点、气温条件下而定，一般情况下采用钙基、钠基和钙那基润滑脂。

（3） 加入轴承座内的润滑脂为其空间容积的50%左右、每3~6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。

（4） 颚式破碎机开动前，推力板与推力板支座之间应注入适量的润滑脂。

2. 颚式破碎机维修

为保证颚式破碎机的正常工作，处正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。

（1） 小修 主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换。检查传动部分、润滑系统及时跟换润滑油等。小修的周期为1~3个月左右。

（2） 中修 处进行小修的工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

（3） 大修 处进行中修的工作外，还包括和更换车削偏心轴和鄂心轴，浇铸连杆头上部的巴氏合金，更换或修复个磨损件。大修的周期一般为5年左右。

在颚破的日常工作中要做到定期检查机器，在开关机的时候，要注意定期关颚破机，看看机器内部是不是磨损了，主要关注的有中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块是否磨损以及磨损程度，要做到及时更换磨损较严重的部件，更换时一定要注意该部件的尺寸与型；要定期检查颚式破碎机传动带，传动带是一个重要的部分，它能带动机器，在检查传送带时应该注意什么问题呢？传送带是否过松或者过紧、受力时候均匀等问题。

操作方法

1.颚式空载试车

（1） 颚式破碎机连续运转2小时，轴承温升不得超过30度。

（2） 所有紧固件应牢固，无松动现象。

（3） 飞轮、槽轮运转平稳。

（4） 所有摩擦部件无擦伤、掉屑和研磨现象，无不正常的响声。

（5） 排料口的调整装置应能保证排料口的调整范围。

2. 颚式有载试车

（1） 颚式破碎机不得有周期性或显著的冲击、撞击声。

（2） 最大给料粒度应符合设计规定。

（3） 连续运转8h，轴承温升不得超过30度。

3.颚式破碎机使用前的准备工作

（1） 仔细检查轴承的润滑情况是否良好，推力板的连接处是否有足够润滑脂。

（2） 仔细检查所有紧固件是否紧固。

（3） 仔细检查传动带是否良好。若发现有破损现象时，应及时更换，当传动带或带轮上有油污时，应用抹布将油污擦净。

（4） 检查防护装置是否良好，发现有不安全现象时，应及时排除。

（5） 检查破碎腔内有无矿石或杂物，若有矿石或杂物时，则必须清理干净，以确保破碎机空腔起动。

（6） 检查起顶螺栓是否退回，垫片组是否压紧，T型螺栓是否拧紧。

操作提示

1、根据使用情况，碎石轧料槽上面应设保护罩，防止碎石由轧料槽内崩出伤人。

2、开机前，要清除破碎机内及周围的杂物，必须检查各润滑部位，并用手搬动数圈，各部机构灵活才允许开机。

3、破碎机工作时，严禁用手从腭板间取出石块，如有故障应用撬棍、铁钩等工具处理。

4、若因破碎腔内物料阻塞而造成停车，应立即关闭电动机，待物料清除干净后，再行起动。

5、调节排料口时，应先松开拧紧弹簧，待调整好后，再适当调整弹簧的张紧程度并拧紧螺栓，以防衬板在工作时脱落。

6、破碎机工作时，要防止石块嵌入张力弹簧中，而影响弹簧强度。

1. 颚式破碎机润滑

（1） 经常注意并及时做好摩擦面得润滑工作，可确保机器的正常运转和延长其使用寿命。

（2） 颚式破碎机所采用润滑脂应根据使用的地点、气温条件下而定，一般情况下采用钙基、钠基和钙钠基润滑脂。

（3） 加入轴承座内的润滑脂为其空间容积的50%左右、每3~6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。

（4） 颚式破碎机开动前，推力板与推力板支座之间应注入适量的润滑脂。

2. 颚式破碎机维修

为保证颚式破碎机的正常工作，除正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。

（1） 小修主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换。检查传动部分、润滑系统及时跟换润滑油等。小修的周期为1~3个月左右。

（2） 中修处进行小修的工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

（3） 大修 处进行中修的工作外，还包括和更换车削偏心轴和鄂心轴，浇铸连杆头上部的巴氏合金，更换或修复个磨损件。大修的周期一般为5年左右。

      注意事项

（1） 破碎机正常运转后，方可投料生产。

（2） 待碎物料应均匀地加入破碎机腔内，应避免侧向加料或堆满加料，以免单边过载或承受过载。

（3） 正常工作时，轴承的温升不应该超过30度，温度不得超过70度。超过上述温度时，应立即停车，查明原因并加以排除。

（4） 停车前，应首先停止加料，待破碎腔内物料完全排出后，方可关闭电源。

（5） 破碎时，如因破碎腔内物料阻塞而造成停车，应立即关闭电源停止运行，将破碎腔内物料清理干净后，方可再行起动。

（6） 颚板一端磨损后，可调头使用。

（7） 破碎机使用一段时间后，应将紧定衬套松动而损伤机器

组装

组装时，破碎板必须牢固地贴在鄂板上，两者之间应该垫平，破碎板与颚板之间要用软金属（如铅、锌等） 作垫片，并用螺栓紧固。破碎机工作时，破碎板不应有松动现象，否则容易折断或 磨损破碎板，降低破碎板的使用寿命。所以，组装时一定要安装好破碎板，从而延长破碎板的使用寿命。

使用过程中改进以加强破碎板的寿命 在生产过程中，破碎板与物料直接作用,破碎力很大，特别是破碎硬度较大的物料时，导致安装破碎板的螺栓振动，螺母松动，使破碎板磨损加剧并产 生极大的噪音，严重时破碎板脱落或折断使设备停机，影响正常生产。遇到这种情况，只是开机前拧紧螺栓、螺母是不能彻底解决问题的，要根据现场的实际情况具体问题具体分析，想办法 采取切实可行的方法解决问题。例如，可以采用弹簧防松减振装置解决破碎板在工作中的松动，从而延长破碎板的使用寿命，提高工作效率。具体做法是利用弹簧做成螺栓防松动及自紧装 置，该装置由内弹簧压盖、弹簧、外弹簧压盖组成，把这个装置穿在螺栓上拧紧螺母，由于弹簧被螺母压紧到一定程度后，产生很强的防振效果，由巨大的破碎力产生的螺栓松动力被弹簧张 紧力自动弥补，故螺栓不致于松动，从而延长破碎板的使用寿命，提高生产效率。总之，在使用过程中可以针对具体情况想办法解决具体问题，防止破碎板松动、磨损加剧、折断等情况，从而 延长破碎板的使用寿命，降低成本，提高工作效率。

结论

加强颚式破碎板使用寿命从设计选材、组装、使用过程中的改进等方面着手，能很好地加强颚破破碎板使用寿命，从而提高颚式破碎机的生产效率，降低生产成本。
