类型 | 颚式破碎机 |
---|---|
产品别名 | 破碎机 |
产品用途 | 破碎 |
驱动方式 | 电动 |
别名 | 破碎机 |
出料粒度 | 40-300mm |
电动机功率 | 55-1590kw |
发动机品牌 | 赛力盟 |
给料粒度 | 750-2000t/h |
类别 | 鄂式破碎机 |
驱动形式 | 电动 |
生产能力 | 55-1590t/h |
适用物料 | 矿石、建材、花岗岩、石灰石 |
应用领域 | 选矿、化工、冶金 |
用途 | 破碎 |
重量 | 9080-144600kw |
作用对象 | 石料、石灰石、花岗岩 |
粉碎程度 | 粗碎机 |
品牌 | 大宏立 |
型号 | PEV系列 |
加工定制 | 否 |
颚式破碎机产品用途(Applicabilities)
颚式破碎机,简称颚破机。大宏立机器专业生产破碎设备厂家-PEV系列颚式破碎机,即欧版颚式破碎机。采用独特的V型腔体设计,广泛应用于石料的粗破和中破。破碎抗压强度≤300Mpa的各类矿石和河卵石,如金属矿石破碎、河卵石破碎、建筑垃圾破碎、水泥厂原料破碎等。为高速公路、铁路、桥梁、水电大坝建设、混凝土搅拌站等行业建筑用料提供优质砂石骨料。
颚式破碎机工作原理(Working Principle)
大宏立机器-PEV系列颚式破碎机结合欧版颚式破碎机的特点,采用机电一体式机构,有效减少功率浪费,延长V带使用寿命。电机通过V带带动主机皮带轮,主机皮带轮驱动偏心轴,使动颚按已定的运动轨迹作往复的上下前后周期性变化的运动,从而将破碎腔内的物料予以破碎,物料靠自重由排料口排出。
颚式破碎机产品特点(Features)
1、模块化非焊接结构
焊接不当可使破碎机材料改变其本身的性能,影响颚破机的整体寿命,造成不必要的维修,且耽误生产。大宏立机器-新式颚式破碎机采用前后分档分别单独铸造与侧板、整体式轴承座,销栓连接,并使破碎机的运输更加方便。
2、一体式电机安装
颚破机出厂时就已安装电机架,电机架与鄂破机为一体式,减小了鄂破机的安装空间和V带长度。电机和颚破机同步运动,增加了V带寿命。
3、有限元分析
PEV系列鄂式破碎机采用了行业专业的机械设计软件进行辅助设计。从零部件建模到机构分析,从动力学分析到有限元分析,设计全程得到了有效的控制。
4、破碎腔型优化

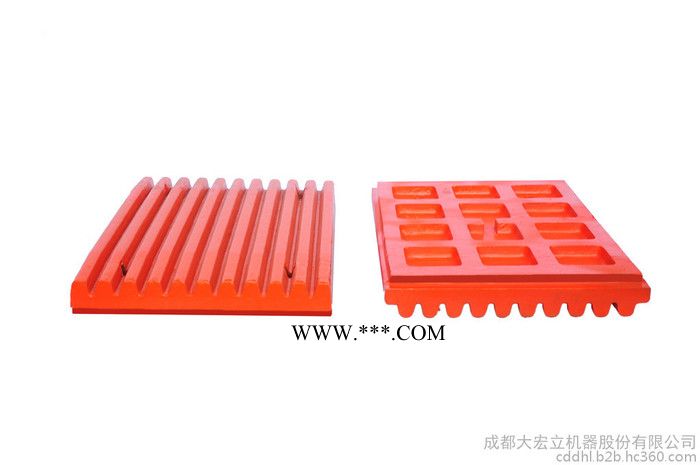

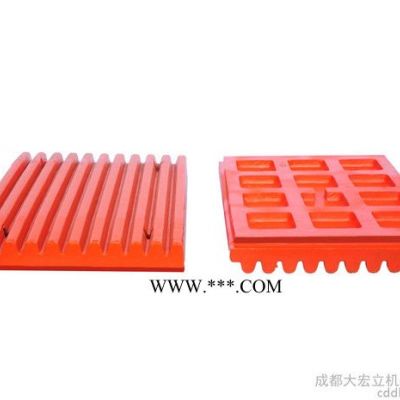

优化设计的破碎腔型配合合理的冲程,使得PEV系列颚式破碎机比传统颚破机产量更高。无论鹅卵石破碎、建筑垃圾破碎还是各类矿石破碎,都有与之相匹配的齿板。
5、调节更方便
易于实现自动化:采用楔块调节。机械式调节可使破碎机无论在工作还是停机时都可以调节排料口大小,而更换成液压调整后,可使破碎机实现自动控制,只须触按按钮即可实现调节和动颚预紧。
6、选配件
PEV系列鄂式破碎机提供多种选配件,包括进料斗、飞轮带轮安全罩、自动润滑系统、液压调整系统。这些选配件可以大大提高设备的运行效率,降低生产成本。
7、结构优化
采用机构分析对动颚冲程进行优化,得到比普通鄂破机更大的冲程,因而产量更大,效率更高。
8、生产加工
PEV系列颚式破碎机零件采用优质的合金铸钢件和热轧合金钢板,确保使用寿命和稳定性。
9、加大的轴承
PEV系列颚式破碎机采用4支相同大小的轴承,比同规格的其它破碎机型号更大,寿命更长。减小了动颚总成的维修时间,延长了更换轴承的周期。
10、排料口液压调整系统(选配)
针对大型颚式破碎机可以配置液压调整系统。通过液压缸和蓄能器的配合,达到自动调整排料口并预紧动颚的目的。安全可靠的液压系统减少了开机前的准备工作,提高了工作效率,并保障了主机的安全运行。
型号 |
PEV500 *750 |
PEV600 *900 |
PEV750 *1060 |
PEV950 *1250 |
PEV1200 *1600 |
PEV1500 *2000 | |
进料口宽度mm | 750 | 900 | 1060 | 1250 | 1600 | 2000 | |
进料口深度mm | 500 | 600 | 750 | 950 | 1200 | 1500 | |
电机功率kw | 55-75 | 75-90 | 132 | 160 | 250 | 400 | |
主机重量≈kg(不含电机) | 9080 | 12700 | 23800 | 42220 | 76330 | 144600 | |
产品粒度mm | 紧边排料口mm | 吨每小时t/h | |||||
0-60 | 40 | 55-80 |
|
|
|
|
|
0-75 | 50 | 70-90 |
|
|
|
|
|
0-90 | 60 | 80-110 | 120-155 |
|
|
|
|
0-105 | 70 | 105-130 | 140-180 | 155-200 |
|
|
|
0-120 | 80 | 120-150 | 160-210 | 175-230 |
|
|
|
0-135 | 90 | 130-170 | 180-235 | 200-260 |
|
|
|
0-150 | 100 | 150-190 | 200-260 | 220-290 | 290-380 |
|
|
0-185 | 125 | 190-260 | 250-325 | 280-365 | 350-455 |
|
|
0-225 | 150 | 250-340 | 300-390 | 335-435 | 410-535 | 520-675 |
|
0-260 | 175 |
| 350-455 | 390-510 | 470-610 | 595-775 | 760-990 |
0-300 | 200 |
|
| 445-580 | 530-690 | 675-880 | 855-1110 |
0-340 | 225 |
|
|
| 590-770 | 750-975 | 945-1230 |
0-375 | 250 |
|
|
| 650-845 | 825-1070 | 1040-1350 |
0-410 | 275 |
|
|
|
| 900-1170 | 1130-1470 |
0-450 | 300 |
|
|
|
| 980-1275 | 1225-1590 |
以上数据所表示的破碎机产量是针对平均密度1.6t/m3。进料和排料顺畅,无卡堵现象,最大给料粒度为进料口尺寸x0.8。另外,产量还与物料的含泥量、含水量、松散密度、可碎性等相关。
