| 品牌/厂家 | 航达 |
|---|---|
| 材质 | 多款供选 |
| 类型 | 多款供选 |
| 产地 | 山西 |
| 适用范围 | 1 |
| 型号 | 1 |
| 加工定制 | 是 |
| 品牌 | 航达 |
| 形状 | 多款供选 |
| 工艺类型 | 1 |
| 规格 | 1 |
| 执行质量标准 | 国标 |

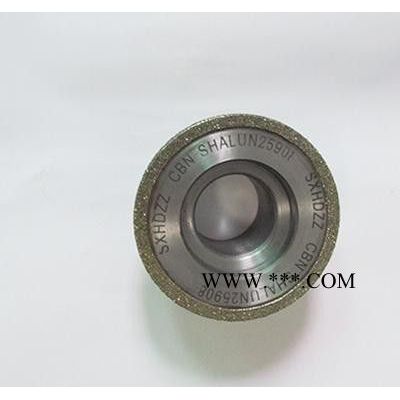

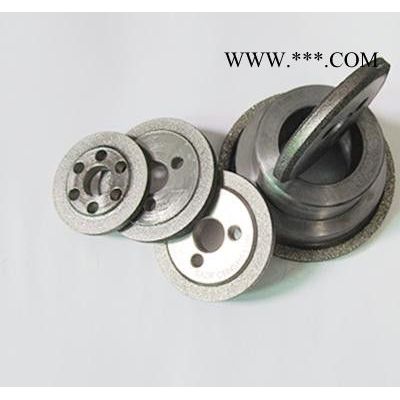

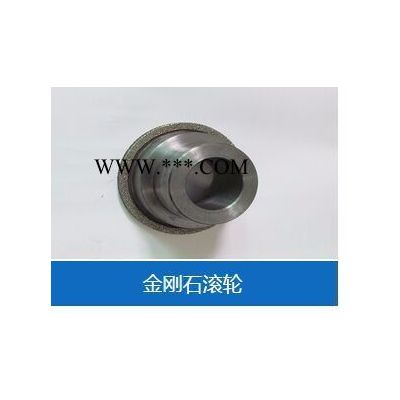

金刚石滚轮是一种新兴的砂轮修整工具,与单颗粒金钢石笔相比,其修整时间短,可修整出各种复杂型面。介绍了金刚石滚轮修整器的特点,应用及注意事项。??关键词:金刚石修整滚轮;砂轮修整
??1 ?金刚石滚轮的特点及应用
??金刚石滚轮是一种新发展起来的修整工具,它与单颗粒金刚石笔修整砂轮相比, 在进行非直线修整时其修整时间要短得多, 且易修整出各种复杂的成形表面。金钢石滚轮修整砂轮的方法分为切入式滚轮修整和摆式滚轮修整, 因切入式修整器结构比摆式修整器简单, 故在实际生产中应用较多一些。切入式滚轮修整中,与外圆切入磨削工件相似,滚轮由电机驱动旋转,相对砂轮做切入运动,从而进行砂轮修整。表征滚轮切入式修整的主要参数有:修整速比qd 、修整进给量及光修转数。下面介绍切入式金刚石滚轮修整器在HSQB885. 4 沟道磨削中的应用。
??HSQB885. 4 为大型四点接触球轴承,其沟形成桃形沟道(如图1 所示) , 利用现有的TM1 500落地磨床替代立式磨床磨削其沟道, 并设计TM1 500 金刚石滚轮修整器。该修整器主要工作原理如图2 所示。
??支架固装于机床床身前部, 底座安装在支架上, 并能在纵、横两个方向进行调节,滚轮轴为套筒式主轴,采用两套角接触球轴承构成的二支承轴系结构, 主轴的传动采用多楔带传动,平稳、可靠。驱动电机为轻型铝壳无线调速电机,采用无级调速电机是为了保证滚轮与砂轮之间线速度之比值qd 保持在一定的范围内。因为随着砂轮的消耗,其线速度降低,**需要适当调低滚轮的转速,从而获得**修整效果。将修整的切入进给改为砂轮进给,修整时滚轮不动,利用原机床砂轮进给的手摇机构, 手动进给来实现修整的切入运动。图2 为磨削外沟时滚轮与砂轮位置示意图, 如磨削内沟可将滚轮调至工件正对面(图3) ,这样修整时更方便。
??还可以采用砂轮不动, 滚轮进给的方式进行修整, 这时修整器的结构较复杂, 即采用直线导轨、滚珠丝杠、步进电机等,可将滚轮修整动作设计成简易数控系统, 其动作程序设计为:快进(不能碰上砂轮) →慢进(按需要的切入速度进给) →光修→退出。
??2 ?注意事项
??由于金刚石滚轮成形修整法具有修整时间短、能修整出各种复杂型面、型面精度保持好、修整操作方便等特点, 其使用效果已逐渐得到人们的认可, 在生产中也得到了越来越广泛的应用。但在滚轮的设计、制造与使用中应注意如下几点:
??(1) 金刚石的粒度较被修整砂轮的粒度应粗一号,还要选择金刚石颗粒尺寸接近一致,颗粒形状近似球形,常用粒度为36 # ～100 # 。
??(2) 通常采用滚轮与砂轮接触点处线速度方向同向、滚轮线速度与砂轮线速度之比( qd 值) 取+ 0. 3～ + 0. 7 较好,不得超过+ 1;修整时滚轮切入量以砂轮每转切入0. 5～1 μm 为宜,每次修整砂轮的总量应为0. 02～0. 04 mm;光修时间尽量压缩。
??(3) 金刚石滚轮的制造误差应小于工件公差的1/ 2 左右,滚轮孔与安装轴承的配合间隙为2～4 μm。
??(4) 可采用天然或人造金刚石,人造金刚石必须采用高强度等级钻石,如磨钢专用金刚石SCD或高强度金刚石SMD。
??(5) 滚轮制造时,一般精度的滚轮可用外镀法和烧结法,高精度和复杂型面滚轮应用内镀法制造,同时进行磨削修整。
??(6) 金刚石滚轮修整砂轮时必须遵守快进(不能碰上砂轮) →慢进(按需要的切入速度进给) →光修→退出的动作程序,不得错步,否则滚轮寿命难以保证。
