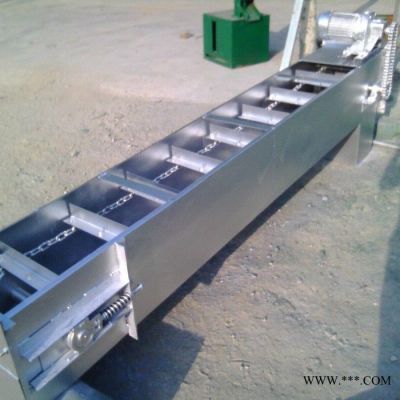

刮板输送机简介
用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。KS刮板输送机刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面1和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。 在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。


刮板输送机的结构和工作原理

按刮板链布置形式分为边双链型、准边双链型、中单链型、中
双链型和三链型刮板输送机
用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。KS刮板输送机刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面1和运输巷道交汇处呈90度弯曲设置的工作面输送机叫"拐角刮板输送机"。 在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。

一、刮板输送机的结构
1、机头部及传动装置
机头部是将电动机的动力传递给刮板链的装置它主要包括机头
架、传动装置、链轮组件、盲轴及电动机等部件。利用机头传动
装置驱动的紧链器和链牵引采煤机牵引链的固定装置也安装在
机头部。其中机头架是支撑、安装链轮组件、减速器、过渡槽
等部件的框架式焊接构件。为适应左右采煤工作面的需要机头
架两侧对称可在两侧安装减速器。
传动装置由电动机、联轴器和减速器等部分组成。当采用单速电
动机驱动时电动机与减速器一般用液力耦合器连接当采用双
速电动机驱动时电动机与减速器一般用弹性联轴器连接。减速
器输出轴与链轮的连接有的采用花键连接有的采用齿轮联轴器
连接。链轮组件由链轮和两个半滚筒组成它带动刮板链移动。
盲轴安装在无传动装置一侧的机头、机尾架侧板上用以支撑链
轮组件。


2、机尾部
综采工作面刮板输送机一般功率较大多采用机头和机尾双机传
动方式。部分端卸式输送机的机头、机尾完全相同并可以互换
安装使用如德国EKF3-E74V型刮板输送机。因为机尾不卸载
不需要卸载高度所以一般机尾部都比较低。为了减少刮板链对
槽帮的 磨损在机尾架上槽两侧装有压链块。由于不在机尾紧
链机尾不设紧链装置。为了使下链带出的粉能自动接入上槽
在机尾安设回煤罩。机尾的传动装置都与机头相同如
SGB764/264型刮板输送机。
二．刮板输送机优点:
1、结构坚实。能经受住炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
3、机身矮，便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行，便于处理底链事故。
6、能作液压支架前段的支点。
7、结构简单，在输送长度上可任意点进料或卸料。
8、机壳密闭，可以防止输送物料时粉尘飞扬而污染环境。
9、当其尾部不设置机壳，并将刮板插入料堆时，可自行取料输送。
三．刮板输送机工作原理
进入机槽的物料受到刮板链条在运动方向的压力和自身重量的作用，在物料间产生内磨擦力，这种磨擦力保证了物料层之间的稳定状态，并能克服物料在机槽内移动而产生的外磨擦阻力，使物料形成随刮板链条一起运动的连续的整体的物料流而被输送。
头尾链轮即为驱动轮和张紧轮，链条作为牵引构件被环绕支承于头尾链轮和机槽内，安装于链条上的刮板为输送物料构件，物料在封闭形机槽内通过连续运转的刮板链条实现输送。与前面二种输送机相同，刮板输送机的驱动装置安装于头部驱动轮端，张紧装置设置于尾部张紧轮端，通常采用滑块螺杆式张紧装置，其进料口开设于尾部机槽上部，卸料口开设于头部机槽下部。注意，胶带输送机和斗提机的牵引构件是通过摩擦实现驱动，而刮板输送机的链条是通过齿啮合实现驱动。
刮板输送机工作时，无论是水平还是垂直输送，当物料从进料口进人封闭的机槽后刮板推力、物料自身重力等外力作用下，散体物料形成足够的内摩擦，该内摩擦力足以克服物料输送时所受的机槽对其的外摩擦力及垂直输送时物料的重力，这样物料就可形成一个相对稳定的整体，在刮板链条的作用下完整地向前输送。
刮板链条它是由刮板和链条连接于一体而形成的，其作用是承载、传递动力和输送物料。
机槽是刮板输送机的外壳，它起到密封和支承其他构件的作用，更重要的它还是物料犏送的内腔，必须有良好的耐磨性。
四．刮板输送机的操作规程
1、着装整洁，持有效证件上岗。
2、认真执行选煤厂安全规程，熟知本岗号与上、下岗号的工艺流程和设备启动、停止的先后顺序，明确集控信号。
3、开车前必须认真检查机械设备和各部螺丝是否正常。
4、检查过程中，人员要站在安全位置，禁止将身体各部位探入刮板及箱体内。
5、运转中要仔细检查链板运行情况、链子松紧度，链子与头轮啮合是否正常。
6、清理首轮杂物或箱体内积货必须停电。
7、如发现掉链或货多压住，应立即停车，处理时人员站在机体两侧进行，严禁运行中处理故障。

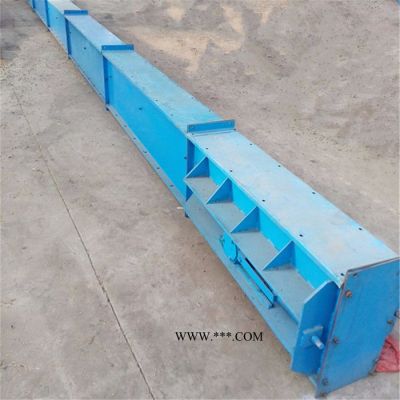

刮板输送机产品特点

 用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。KS刮板输送机刮板输

送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中

机身在工作面1和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板

输送机”。 在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而

且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。

刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈

现停产状态，使整个生产中断。
实际应用
   刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层

倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安

装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲。
工作原理
   刮板输送机的工作原理是，将敞开的溜槽，作为炭、矸石或物料等的承受

件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后

，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到

机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。
优缺点
  优点:
   1、结构坚实。能经受住炭、矸石或其他物料的冲、撞、砸、压等外力作用

。
   2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方

向的弯曲。
   3、机身矮，便于安装。
   4、能兼作采煤机运行的轨道。
   5、可反向运行，便于处理底链事故。
   6、能作液压支架前段的支点。
   7、结构简单，在输送长度上可任意点进料或卸料。
   8、机壳密闭，可以防止输送物料时粉尘飞扬而污染环境。
   9、当其尾部不设置机壳，并将刮板插入料堆时，可自行取料输送。
  缺点:
   1、空载功率消耗较大，为总功率的30%左右。
   2、不宜长距离输送。
   3、易发生掉链、跳链事故。
   4、消耗钢材多。成本大
刮板输送机常用于粮油、饲料加工厂原粮、牛成品及成品的输送，特别适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。与胶带输送机、斗式提升机一样，刮板输送机也是一种具有挠性牵引构件的连续输送机械，可用于水平、倾斜和垂直方向输送散体物料，其主要特点是：结构简单，密封性好，进卸料装置简单，可多点进卸料，布置形式灵活，可同时多方向完成物料的输送。

    一、结构、类型及工作原理

     刮板输送机主要由刮板链条、头尾链轮、机槽、进料口、卸料口、驱动装置和张紧装置等构件组成，如图所示。头尾链轮即为驱动轮和张紧轮，链条作为牵引构件被环绕支承于头尾链轮和机槽内，安装于链条上的刮板为输送物料构件，物料在封闭形机槽内通过连续运转的刮板链条实现输送。与前面二种输送机相同，刮板输送机的驱动装置安装于头部驱动轮端，张紧装置设置于尾部张紧轮端，通常采用滑块螺杆式张紧装置，其进料口开设于尾部机槽上部，卸料口开设于头部机槽下部。注意，胶带输送机和斗提机的牵引构件是通过摩擦实现驱动，而刮板输送机的链条是通过齿啮合实现驱动。

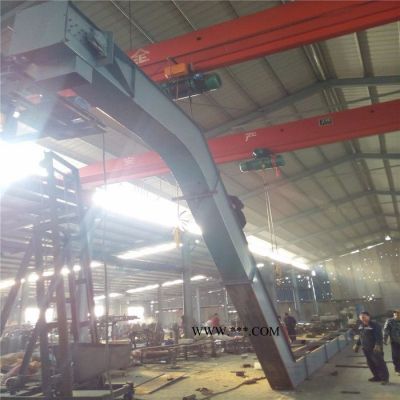

    常用的刮板输送机为固定式安装，它分为水平型(MS型)、垂直型(MC型)和Z型(MZ型)三种，MS型是使用最普遍的水平刮板输送机。MC型是使用最普遍的垂直型刮板输送机，最大工作倾角可达90度，最大提升高度为30m；MZ型是一种水平一垂直混合型刮扳输送机，提升高度一般为20m，上水平段输送距离小于30m。

     胶带输送机和斗提机输送物料时是很直观的，它们分别利用输送带和畚斗直接将物料带走。而刮板输送机不能简单地认为是通过刮板直接推动物料而完成其输送，因为刮板的横断面往往较桩输送物料的横断面小很多，刮板被物料埋在里面，所以以前把刮板输送机称为“埋刮板输送机”。那么，刮板输送机是怎样实现物料输送的呢?刮板输送机工作时，无论是水平还是垂直输送，当物料从进料口进人封闭的机槽后，在刮板推力、物料自身重力等外力作用下，散体物料形成足够的内摩擦，该内摩擦力足以克服物料输送时所受的机槽对其的外摩擦力及垂直输送时物料的重力，这样物料就可形成一个相对稳定的整体，在刮板链条的作用下完整地向前输送。

     为了进一步了解刮板输送机的结构，现简要介绍二个主要构件，刮板链条和机槽。

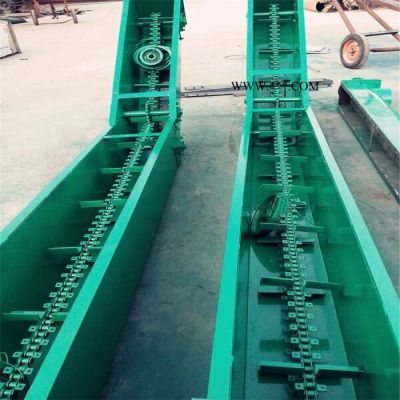

    1．刮板链条。

     它是由刮板和链条连接于一体而形成的，其作用是承载、传递动力和输送物料。常用的链条有模缎链、滚子链、双板链三种，如图所示为其链节，要求其必须保证有足够的强度和耐磨性。刮板根据其结构不同可分为T型、U1型、V1型、O型和04型，如图所示。它们的包围系数不同，适用于不同物料和不同型式的刮板输送机。一般情况下，MS型刮板输送机选用T型、U1型刮板；MC型刮板输送机选用V1型、O型和O4型刮板；MZ型选用V1型刮板；输送物料的散落性越好，则应选用包围系数大的刮板，这样才能更好地保证物料的稳定输送。

    2．机槽。

     机槽是刮板输送机的外壳，它起到密封和支承其他构件的作用，更重要的它还是物料犏送的内腔，必须有良好的耐磨性。由于刮板输送机有三种基本型式，其机槽结构较复杂，特别是MC型和MZ型刮板输送机。刮板输送机的机槽可分为机头段、机尾段、过渡段、弯曲段、中间段(包括水平、垂直中间段)和加料段，其中弯曲段是指MC型和MZ型刮板输送机水平到垂直或垂直到水平的弯曲过渡段，其结构较复杂。中间段是机槽最基本的部分，水平中间段和垂直中间段结构不同。

    1．安装


    （1）安装前，应对各个零、部件进行检查、清点、分类、妥善保管，不得露天堆放，以免腐蚀损坏。发现有零部件缺损、不符合要求，应清洗更换或维修。

    （2）刮板链条是关键部件，安装前应检查其关节转动是否灵活，否则，应及时修整，但不允许涂抹润滑油。

    （3）应仔细核对机壳和驱动装置基础平台的安装尺寸，如有问题应及时调整处理。

    （4）准备好必要的安装材料和工具。

    （5）由具有专业技术水平的钳工、起重工、电工和电焊工组成一支安装队伍。

    （6）用水平仪测定基础和安装支架的水平度，然后使之固定。

    安装步骤：
    1．按总装配图的要求和出厂时各段机槽的连接标记安装机槽。

    2．测量和调整天机槽的总不直度及法兰接头、头尾轮的安装位置。

    3．安装刮板链条。安装刮板链条前应根据输送机的机型、长度和现场条件确定具体的安装方法，在一般情况下，采用分段组装的方法，即每l0节左右串成一组，逐组往输送机里装，绕过头轮后，可用人工盘车带动；MC型、MZ型刮板输送机的刮板链条安装，应自上而下吊装，但应注意固定好刮板链条的尾部，以防刮板链条下滑而造成事故。刮板链条的连接，MS型可在水平中间段上部即空载段进行，MC型和MZ型则应在过渡段的上观察窗予以连接。

    4．刮板链条安装完毕后，调整张紧装置，保证刮板链条有适当的紧度，最后保证尚未利用的张紧行程不小于总行程的一半。

    5．安装驱动装置，使其牢固安装在基础或平台支架上。

    安装的基本要求：

    1．应保证机槽的水平和垂直度，特别要保证机槽内壁的平直度，不允许法兰接头和导轨接口处有上下、左右错位。

    2．输送机头部必须牢固地焊接于安装支架，尾部和中间段适当固定。

    3．头轮、尾轮及导向轮必须对中，轮轴应保持平行。
    安装完毕后，为所有轴和传动部件加注润滑油，然后进行空载和负载试车，达到要求后方可投入正常生产使用。

    2．操作与维护

    （1）操作时同样遵循“无载起动，空载停车”的原则。如因特殊情况发生紧急停车后，重新启动时，须先点动几次，或适当排除机槽内物料；MC型和MZ型可打开弯曲过渡段下部观察窗盖板进行排料。

    （2）工作过程中，严防金属件、大块物料或杂质进入机槽内，以免损坏设备或造成其他事故。

    （3）应经常检查设备各部件，特别是刮板链条和驱动装置，使其保持完好无损的状态。如发现有残缺损伤的机件，应及时修复或更换。

    （4）注意保持所有轴承和驱动部分有良好的润滑。刮板输送机各部位的润滑见表
