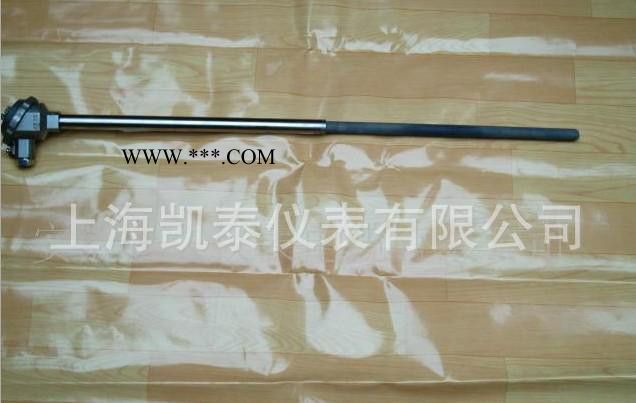

刚玉套管钨铼热电偶

一、概述

钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表，等同 ASTME696—84标准。在真空、还原、惰性气氛中，可在0～2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用，其价格较铂铑热电偶低。

二、钨铼热电偶的温度允差
  使用温度1300~1700℃ 允差0.5%∣t∣
        0~2300℃  允差1%∣t∣
三、常温绝缘电阻：钨铼热电偶在周围空气温度为20士15℃，相对湿度不大于 85％，热电极与外保护管之间绝缘电阻应大于 100MΩ.m。
四、WRe 3／WRe25热电偶的外保护管
  （l）碳化硅管（Sic）可在1600℃以下的氧化气氛中使用
  （2）二硅化钼管（Mosi2）在1600℃以下的空气及某些腐蚀气氛中使用（协议供货）
  （3）钼管（Mo ）在2300 C以下真空中使用（协议供货）
  （4）钽管（Ta）在2300C以下真空中使用（协议供货）
五、 钨铼热电偶分度号有
   WRe3-WRe25，WRe5-WRe26

  江苏环亚电热仪表有限公司专业生产的抗氧化钨铼热电偶，理想测温范围为0～1500℃，其结构为双层或三层(不常用)保护管，双保护管结构的外保护管为特纯刚玉管，内保护管为硅化钼管，三套管的外保护管为再结晶碳化硅管或特纯刚玉管，中间管与内保护管与双层管式相同，管内填充物为高温绝缘材料(可在1800℃以下长期使用)，抽真空后再冷端密封(密封胶可在300℃以下长期使用)，确保管内无残氧，该产品适用于真空，还原等惰性气体中使用(0～1650℃)，氧化气氛中理想测温为0～1500℃。

主要技术指标

产品规格

注：抗氧化原理请参阅抗氧化钨铼热电偶的特点。

 1、钨铼热电偶的分类。 我国列入国家标准的钨铼热电偶有两种：
   A、钨铼5-钨铼26，它的正极名义成分为含钨95%、铼5%，负极名义成分为含钨74%、铼26%。分度号为WRe5-WRe26，简写：W-Re5/26。
   B、钨铼3-钨铼25，它的正极名义成分为含钨97%、铼3%，负极名义成分为含钨75%、铼25%。分度号为WRe3-WRe25，简写：W-Re3/25。
 2、钨铼热电偶的使用。目前测量1600℃以上的温度，多采用非接触法，但是，该种方法的误差较大，如用接触法则能准确地测出真实温度。在高温热电偶中，贵金属热电偶价格昂贵且最高温度也只能在1800℃以下，而钨铼热电偶不仅测温上限高，而且稳定性好，因此，钨铼热电偶在冶金、建材、航天、航空及核能等行业都得到广泛应用。我国的钨资源丰富，钨铼热电偶价格便宜，可以部分取代贵金属热电偶，它是高温测试领域中很有前途的测温材料。
 3、使用温度。它的最高使用温度可达到2800℃，可是，在高于2300℃时，数据分散。因此，使用温度最好在2000℃左右。
4、使用环境气氛。钨铼热电偶极易氧化，适于在惰性或干燥氢气中使用，或用致密的保护管使其与氧隔绝才能使用。不能用于含碳气氛（如在含碳氢化合物的气氛中使用，温度超过1000℃即受腐蚀）。钨或钨铼在含碳气氛中容易生成稳定的碳化物，以致降低其灵敏度并引起脆断，在有氢气存在的情况下，会加速碳化。
5、钨铼热电偶抗氧化。该产品的测温范围为0～1800℃，广泛用于冶金、焦化、化工窑炉、热处理、玻璃等行业，它具有精度高，价格低、性能稳定、不受工作环境气氛的限制等优点，是代替铂铑热电偶的理想产品。性能指标如下：
  1、分 度 号：W-Re3/25，W-Re5/26
  2、测温范围：0～1800℃
  3、测温精度：< ± 1% t；< ± 0.5% t
  4、时间常数：≥180 s
  5、绝缘电阻：> 5MΩ
  6、规格尺寸：300，500，750，1000，1100（mm）
    特别说明目前我公司生产的W-Re热电偶分三类，一类是采用的精细陶瓷保护管，另一类是纯钼保护管，再一类就是钨保护管。陶瓷管的规格有：直径为Ф8，Ф10，Ф12，Ф14，Ф16，长度300~1100mm，这类热电偶不受工作环境气氛的限制能在任何气氛中长期使用，测温范围是0~1800℃的；钼管和钨管规格有：直径为Ф6，Ф8，Ф10mm，长度500~700mm，这种热电偶只能在真空、还原或者惰性气体保护的环境中长期工作，钼管最好是在1800℃以下的温度下长期使用，短期使用温度能到2000℃；至于钨管则能在2100℃下长期工作，但很难加工致使其价格非常昂贵。请根据我们的参数选择适合于您的热电偶。

1.   热电偶的直径长度。

2.   热电偶长期测温范围。
