| 建议零售价 | ？？1280.00 |
|---|---|
| 加工定制 | 是 |
| 品种 | 温度仪表 |
| 分度号 | S |
| 测量范围 | 0-1600（℃） |
| 允差等级 | 2级 |
| 热响应时间 | 360（s）（s） |
| 联接型式 | 无固定装置 |
| 外形尺寸 | 定制（mm）（mm） |
| 品牌 | 昕泰科技 |
| 型号 | WRP-130 |
1：概述
WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时**会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

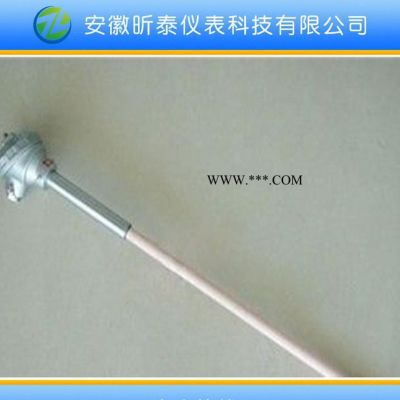

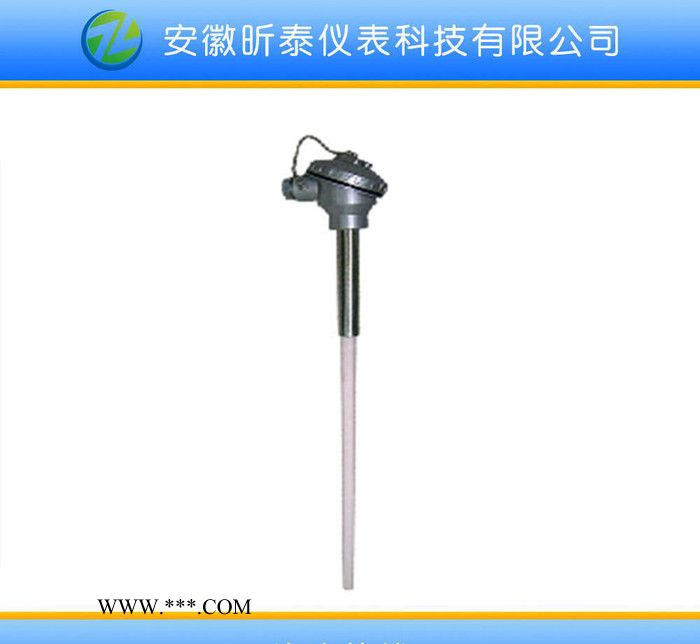

各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
2：应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
3：主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
4:测量温度及允差
| 热电偶类别 | 代号 | 分度号 | **高温度 | 测量温度 | 允许偏差△t℃ |
| 铂铑30-铂铑6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
| 铂铑10-铂 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
| 镍铬-镍硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
| 镍铬-铜镍 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
5：型号及规格
| 型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
| d | L x l | |||||
WRP-130 WRP2-130 | S | 0-1300 | 高铝质 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
WRP-131 WRP2-131 | ＜ 360S | Φ25 | ||||
WRQ-130 WRQ2-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 WRQ2-131 | ＜ 360S | Φ25 | ||||
WRR-130 WRR2-130 | B | 0-1600 | 刚玉管 | ＜ 150S | Φ16 | |
WRR-131 WRR2-131 | ＜ 360S | Φ25 | ||||
1) 热电偶 I 级按协议订货；
2) 非置入部分为碳钢。
