功率 | 10kw |
---|---|
加工尺寸 | 7 |
进料速度 | 0-1000m/min |
外形尺寸 | 800*600*400 |
种类 | 玻璃 |
重量 | 400kg |
钻孔直径 | 70mm |
加工厚度范围 | 1-8mm |
品牌 | 程煤 |
型号 | CM-123 |
加工定制 | 是 |
玻璃回转直径 | 11mm |
生产线类型 | 镀膜玻璃生产线 |
电动玻璃吸盘特点CM04
吸盘架两端可伸缩,适用于尺寸变化较大的场合
进口无油真空泵,阀
高效,安全,快速,省力
蓄能器和压力检测确保安全
吸盘位置可调,可手动关闭
应用领域:钢板搬运,铝板搬运,塑料板材,玻璃搬运,石材搬运,建材搬运等

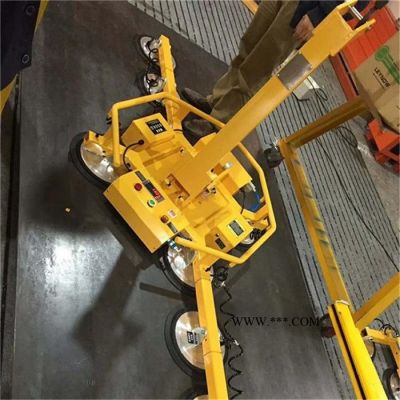

电动玻璃吸盘在使用过程中需要起重设备配合,简单的挂钩连接即可使用,无需外接电源。 当载荷在90度垂直或水平状态下,标配自动锁定角度功能。 按钮控制吸放安全可靠,蓄能保压真空系统,安全性更高,可连续360旋转;手动旋动功能,吸盘位置可调; 延长杆可装卸特点,更好适应各种负载的大小和形状,应用与玻璃生产加工,玻璃幕墙等
1,玻璃吸吊机真空提升机的启动
打开控制箱上的电源开关,真空泵启动,先将蓄能器内的空气抽空,以保证足够的真空,在压力低于 50%时,声光报警灯会报警,直至达到所需的真空压力。当压力达到设定压力时,真空泵会自动停止运行,以保存电力。此时真空吸吊机处于**绪状态。
2,玻璃吸吊机定位
控制起重设备运动,使吸吊机吸盘贴近玻璃表面,此时吸吊机的吸盘与玻璃表面充分贴合密封;
3,玻璃吸附
推动操作手柄上的手动手滑阀,此时吸盘与真空系统接通,吸吊机自动吸附玻璃,真空压力表内会显示此时的真空度(压力),当压力表显示达到 55%真空度(-0.55kg/f)时,表示可以进行搬运,此过程大约需要 2-3 秒左右;
4,玻璃翻转:
拉出锁定轴销,用力推动吸盘架,使其带动工件往上翻转,直到约 90 度位置时,轴销自动锁定吸盘架,此时即实现了工件的 90 度垂直翻转。
5,玻璃提升/放料搬运:
控制电葫芦将板材搬运到放料位置;
6,玻璃释放:
向后拉回操作手柄上的手动滑阀,使各吸盘与大气相通,则吸盘与玻璃表面间真空压力消失,玻璃与吸盘分离。
