材料 | 陶瓷 |
---|---|
测量范围 | 0-1600℃ |
类型 | 铂铑热电偶 |
品种 | 铂铑热电偶 |
输出信号 | 模拟型 |
外形尺寸 | 根据客户指定要求 |
制作工艺 | 集成 |
种类 | 温度 |
联接型式 | 无固定装置 |
允差等级 | A |
分度号 | S型 |
热响应时间 | 0.2S |
品牌 | 嘉航 |
型号 | WRP-130 |
加工定制 | 是 |
质量认证 | CCC |

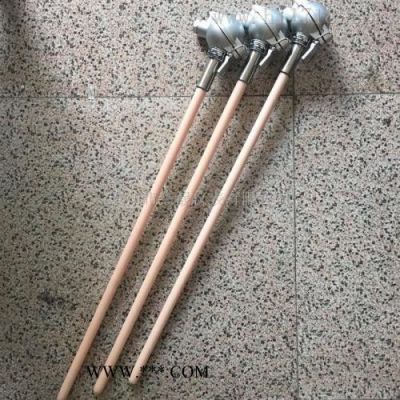

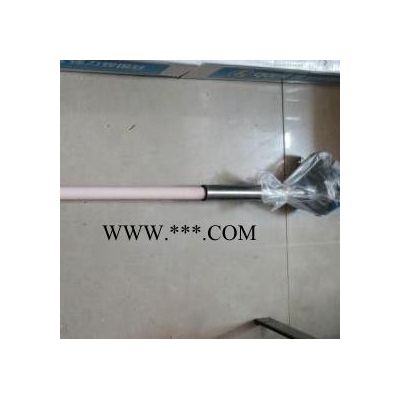

无锡S型铂铑热电偶生产厂家概述
S型(铂铑)热电偶系列为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(RP)的名义化学成分为铂铑合金,其中含铑为13%,含铂为87%,负极(RN)为纯铂,长期高使用温度为1300℃,短期高使用温度为1600℃。
S型(铂铑热电偶)系列在热电偶系列中具有准确度高,稳定性好,测温温区宽,使用寿命长等优点。其物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。
S型铂铑热电偶,是本公司精心设计制造并符合国际电工委员会(IEC)标准新一代系列产品,与显示仪表等配套,长期应用为温度0~1300℃范围。本系列产品技术先进、性能可靠、使用寿命长、可替代国外、国内同等温度传感器,也适合于进口成套设备的维修更换或输出项目的成套配套以及技术改造项目的配套。
无锡生产厂家特点
1、S型热电偶所用高铝或刚玉陶瓷保护管均进行过严格材料筛选,能完全保证所使用的保护管材料全部符合相关标准。因选材可靠,本公司生产的传感器使用于化工、石化、电力、冶金等行业从未因保护管材质不达标而出现质量问题。
2、生产S型热电偶采用昆明贵研铂业股份公司生产的国内*的偶材和配件;整支产品在出厂前均进行严格计量检定,能保证所有出厂产品均达到计量要求,故热电偶严格的内在质量品质完全能满足使用单位对温度
无锡生产厂家参数测量
S型热电偶WRP测量范围及基本误差限
热电偶类别 代号 分度号 测量范围 基本误差限
镍铬-康铜 WRK E 0-800℃ ±0.75%t
镍铬-镍硅 WRN K 0-1300℃ ±0.75%t
铂铑13-铂 WRB R 0-1600℃ ±0.25%t
铂铑10-铂 WRP S 0-1600℃ ±0.25%t
铂铑30-铂铑6 WRR B 0-1800℃ ±0.25%t
注:t为感温元件实测温度值(℃)
安装与使用
热电偶的安装地点要便于施工和维护。应避免在炉门旁,或距加热体过近及强磁场处,接线盒处温度不超过100℃ 。安装位置 注:t为感温元件实测温度值(℃)应尽可能保持垂直,但在有流速时必须顷斜安装。接线盒出孔应向下方。
带瓷保护管的热电偶必须避免急冷急热,以防爆裂,在安装时应选择不妨碍被加热物体移动的地方。瓷护管不可测量液体温度。
热电偶应按规定接线,引线避开热源,在接线时补偿导线的极性不可接反。要经常检查护护管的状况,发现氧化或变形应立即采取措施。要定期进行校
应用
适用于各种生产过程中高温场合广泛应用于玻璃、陶瓷及工业盐浴等测温
