保护管材质 | 刚玉 |
---|---|
材料 | 金属 |
测量范围 | 0-1800℃ |
规格 | 可定制,250mm |
类型 | 铂热电阻 |
品种 | 铂铑热电偶 |
种类 | 温度 |
联接型式 | 可定制 |
允差等级 | A |
分度号 | S、B、R |
热响应时间 | 0.2S |
品牌 | 锐文/RIVAN |
型号 | WRP/Q |
加工定制 | 是 |
铂铑热电偶又叫贵金属热电偶,它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。

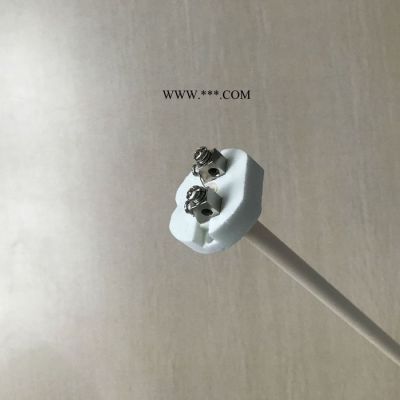

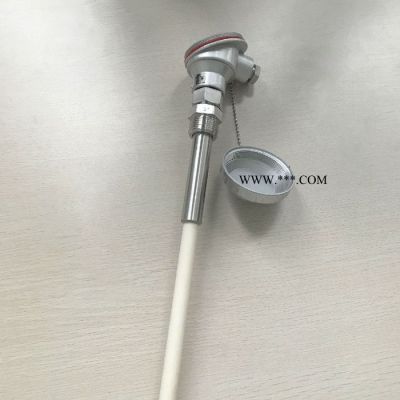

铂铑热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。
铂铑热电偶应用
适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉及陶瓷及工业盐浴炉等测温。
铂铑热电偶主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
铂铑热电偶测量温度及允差
热电偶类别 | 代号 | 分度号 | 温度 | 测量温度 | 允许偏差t |
铂铑30-铂铑6 | WRR | | 01800 | 0-1600 | ±1.5或±0.25t |
铂铑10-铂 | WRP | | 01600 | 0-1300 | ±1.5或±0.25t |
铂铑13-铂 | WRQ | R | 01600 | 0-1300 | ±1.5或±0.25t |
铂铑热电偶型号及规格
型 号 | 分 度 号 | 测温范围 | 保 护 管 材 料 | 热响应时间 | 规 格 | |
d | L x l | |||||
WRP-130 | | 0-1300 | 刚玉管 | < 150S | Φ16 | 300x150 |
WRP-131 | < 360S | Φ25 | ||||
WRQ-130 | R | 0-1300 | < 150S | Φ16 | ||
WRQ-131 | < 360S | Φ25 | ||||
WRR-130 | | 0-1600 | 刚玉管 | < 150S | Φ16 | |
WRR-131 | < 360S | Φ25 |
订货须知:管径、总长(L=Xmm)、插深(I=Xmm)所示规格为商品总长,具体详情请与卖家联系。
