| 材料 | 金属 |
|---|---|
| 测量范围 | 0-1300℃ |
| 类型 | 热电偶 |
| 品种 | 热电偶 |
| 输出信号 | 模拟型 |
| 外形尺寸 | 根据指定长度要求规格 |
| 制作工艺 | 集成 |
| 种类 | 温度 |
| 联接型式 | 固定螺纹 |
| 允差等级 | A |
| 分度号 | K型 |
| 热响应时间 | 6s |
| 品牌 | 嘉航 |
| 型号 | K型 |
| 加工定制 | 是 |
| 质量认证 | CCC |

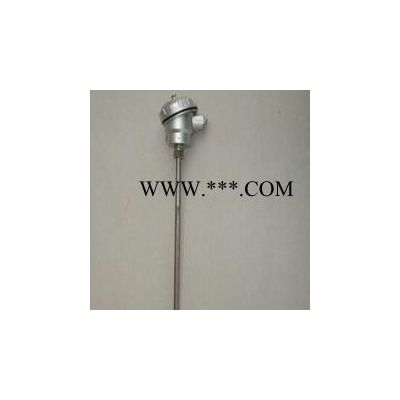

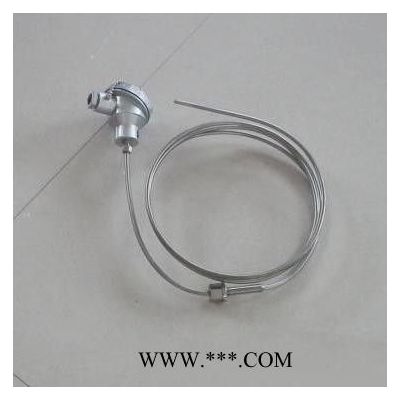

一体化防爆热电偶的特点
二线制输出4-20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；安全可靠，使用寿命长；冷端温度自动补偿，非线性校正电路；
工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生时，能通过接合面间隙熄火和冷却，使后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表显示出所对应的温度值。
主要技术参数，一体化防爆热电偶的特点
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
防护等级：IP65 防爆等级： dIIBT4 、 dIIBT5 。CT4 、 CT6 超小型（模块φ44×18 ）一体化，通用性强 冷端、温漂、非线形自动补偿。 测量精度高，长期稳定性好。 温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。 一体化设计，结构简单合理，可直接替换普通装配式热电偶。 机械保护 IP68。 采用热电阻温变，可免用补偿导线，降低成本 液晶、数码管、指针等多种指示功能方便现场适时监控。 现场环境温度 >70 时，变送器和现场显示仪表可采用分离（隔离）式安装。如条件不允许可采用延长保护管长度的方法以达到保护温度变送器的目的。
测量范围及允差
1）热电阻测温范围及允差
| 型 号 | 分 度 号 | 测温范围 | 精度等级 | 允许偏差 |
| WZPB SBWZP | Pt100 | -200-+500 | A级 B级 | ±(0.15+0.002ItI) ±(0.30+0.005 ItI) |
| WZCB SBWZC | Cu50 Cu100 | -50-+100 |
| ±(0.30+0.005 ItI) |
2）热电偶测温范围及允差
| 型 号 | 分 度 号 | 允 差 等 级 | |||
| I | II |
| |||
| 允 差 值 | 测温范围 | 允 差 值 | 测温范围 | ||
| WRNB | K | ±1.5 | -40-375 | ±2.5 | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 |
|
|
| WRMB | N | ±1.5 | -40-375 | ±2.5 | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 |
|
|
| WREB | E | ±1.5 | -40-375 | ±1.5 | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 |
|
|
| WRFB | J | ±1.5 | -40-375 | ±1.5 | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 |
|
|
| WRCB | T | ±1.5 | -40-125 | ±1 | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 |
|
|
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法： 二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
供电电源：24V.DC±10?G
防护等级：IP65
防爆等级：
隔爆型：dBT4 dCT5 dCT6
本质安全型：iaCT6
绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50所需的时间，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
绝缘电阻 仪表输出接线端子与外壳之间的绝缘电阻应不小于50 1/2
