| 丝径 | 0.5mm 其余可定制 |
|---|---|
| 管径 | 8/10/16/20可选 |
| 保护管材质 | 99刚玉 |
| 材料 | 铂铑10-铂 |
| 测量范围 | 0-1600℃ |
| 规格 | 1000mm,500,800 |
| 类型 | 铂铑热电偶 |
| 品种 | 热电偶 |
| 输出信号 | 模拟量可选 |
| 外形尺寸 | 根据要求定制 |
| 种类 | 温度 |
| 联接型式 | 螺纹/法兰/无固定可选 |
| 允差等级 | 0.25% |
| 分度号 | S型 |
| 热响应时间 | 20 |
| 品牌 | 杰晟 |
| 型号 | WRP-130 |
| 加工定制 | 是 |

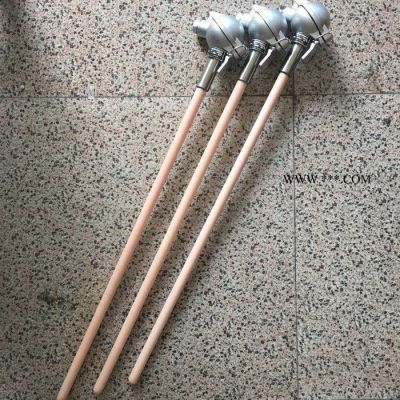

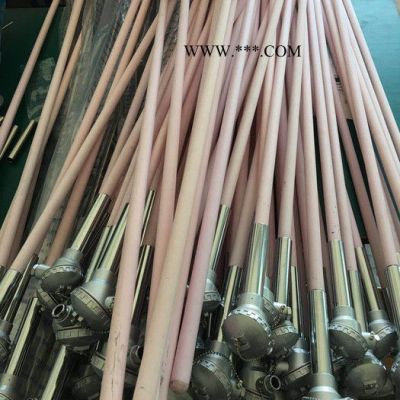

铂铑热电偶又称高温贵金属热电偶，铂铑有单铂铑(铂铑10-铂铑)和双铂铑(铂铑30-铂铑6) 之分，它们作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1700℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶的工作原理是铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
主要技术参数：
电气出口:M20x1.5, NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
铂铑热电偶优缺点：
铂铑热电偶在热电偶系列中具有准确度高，稳定性好，测温温区宽，使用寿命长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。
缺点:铂铑热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
铂铑热电偶的选择:测量的温度正常在1000~1300℃时建议使用单铂铑热电偶(铂铑10-铂)，测量的温度正常在1200~1600℃时建议使用双铂铑热电偶(铂铑30-铂铑6)，这样在所使用的温度范围内才能保证铂铑热电偶的使用寿命。
型号和规格
| 型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
| d | L x l | |||||
| WRP-130 WRP2-130 | S | 0-1300 | 高铝质 | < 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
| WRP-131 WRP2-131 | < 360S | Φ25 | ||||
| WRQ-130 WRQ2-130 | R | 0-1300 | < 150S | Φ16 | ||
| WRQ-131 WRQ2-131 | < 360S | Φ25 | ||||
| WRR-130 WRR2-130 | B | 0-1600 | 刚玉管 | < 150S | Φ16 | |
| WRR-131 WRR2-131 | < 360S | Φ25 | ||||
测量温度及允差
| 热电偶类别 | 代号 | 分度号 | 高温度 | 测量温度 | 允许偏差△t℃ |
| 铂铑30-铂铑6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
| 铂铑10-铂 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
1.需要确认产品的管径，总长，插深，丝径，是否带固定装置
2.需要确认产品采购数量
