丝径 | 0.5mm |
---|---|
管径 | 6/8/16/20mm |
材料 | 金属 |
测量范围 | 0-2300度 |
规格 | 500,700,可定制 |
类型 | 热电偶 |
品种 | 热电偶 |
输出信号 | 模拟型 |
外形尺寸 | 根据要求定制 |
制作工艺 | 集成 |
种类 | 温度 |
联接型式 | 无固定装置 |
允差等级 | A |
分度号 | WRE5/26 3/25 |
热响应时间 | 1s |
品牌 | 杰晟 |
型号 | WRD-130 |
加工定制 | 是 |

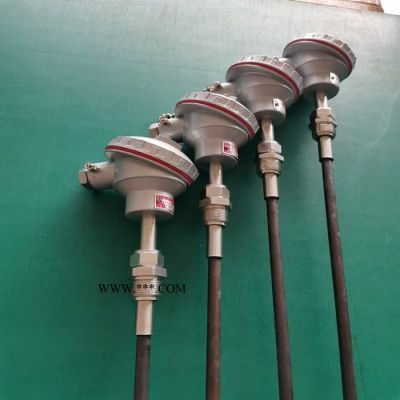

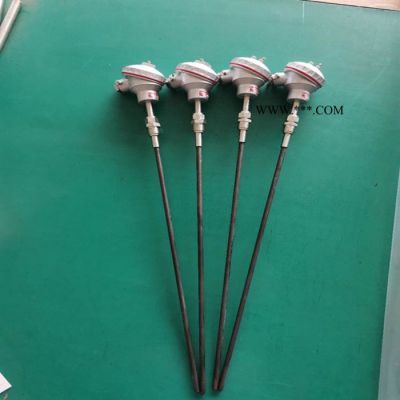

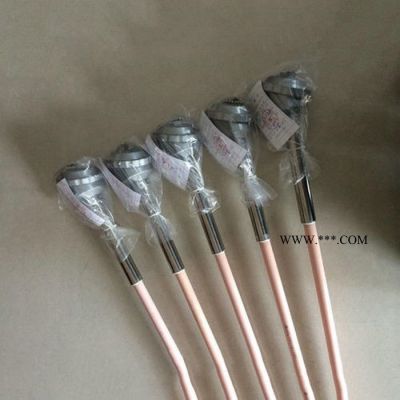

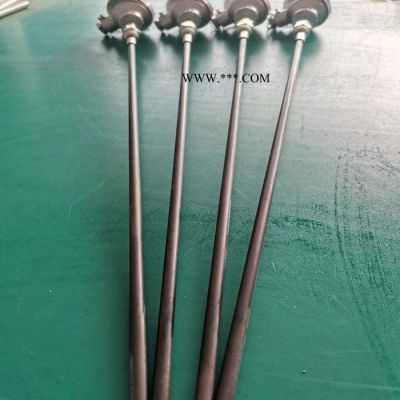

钨铼热电偶是耐高温热电偶。
钨铼热电偶的分类。 我国列入国标的钨铼热电偶有两种:
1、钨铼5-钨铼26,它的正极名义成分为含钨95%、铼5%,负极名义成分为含钨74%、铼26%。分度号为WRe5-WRe26,简写:W-Re5/26。
2、钨铼3-钨铼25,它的正极名义成分为含钨97%、铼3%,负极名义成分为含钨75%、铼25%。分度号为WRe3-WRe25,简写:W-Re3/25。
它具有温度一电势线性关系好,热稳定性可靠,价格便宜等优点。与显示仪表配套,可直接测量液体、蒸汽和气体介质等的温度。它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具,核反应堆的超高温测量工具。
钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表,等同 ASTME696—84标准。在真空、还原、惰性气氛中,可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用,其价格较铂铑热电偶低。
特点:钨铼热电偶是耐高温热电偶。它具有温度一电势线性关系好,热稳定性可靠,价格便宜等优点。与显示仪表配套,可直接测量液体、蒸汽和气体介质等的温度。
它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具,核反应堆的超高温测量工具。
钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表,等同 ASTME696—84标准。在真空、还原、惰性气氛中,可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用,其价格较铂铑热电偶低。
钨铼热电偶的温度允差 使用温度1300~1700℃ 允差0.5%∣t∣ 0~2300℃?允差1%∣t∣
钨铼热电偶的使用。测量1600℃以上的温度,多采用非接触法,但是,该种方法的误差较大,如用接触法则能准确地测出真实温度。在高温热电偶中,贵金属热电偶价格昂贵且高温度也只能在1800℃以下,而钨铼热电偶不仅测温上限高,而且稳定性好,因此,钨铼热电偶在冶金、建材、航天、航空及核能等行业都得到广泛应用。我国的钨资源丰富,钨铼热电偶价格便宜,可以部分取代贵金属热电偶,它是高温测试领域中很有前途的测温材料。
使用温度:
它的高使用温度可达到2800℃,可是,在高于2300℃时,数据分散。因此,使用温度应在2000℃左右。
使用环境气氛:
钨铼热电偶极易氧化,适于在惰性或干燥氢气中使用,或用致密的保护管使其与氧隔绝才能使用。不能用于含碳气氛(如在含碳氢化合物的气氛中使用,温度超过1000℃即受腐蚀)。钨或钨铼在含碳气氛中容易生成稳定的碳化物,以致降低其灵敏度并引起脆断,在有氢气存在的情况下,会加速碳化。
