产地 | 河北 |
---|---|
精度 | 1级 |
认证 | IOS9001 |
适用范围 | 机械 |
贸易属性 | 内贸 |
品牌 | 缘德诺铭 |
型号 | 5017 |
加工定制 | 是 |
被测工件最大直径 | 500 |
测量长度 | 500 |

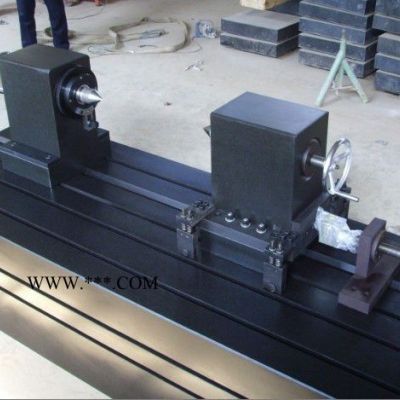

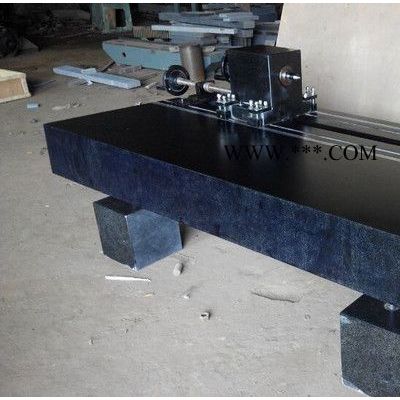

出口花岗石偏摆检查仪主要技术参数:
1、莫氏4号**60°锥面对莫氏锥的径向圆跳动≤0.001mm
2、导轨d在全长上对两侧**的平行度≤0.005mm
3、被测零件**大直径0-340mm
4、测量长度300mm、500mm、1000mm、1500mm、2000mm
(花岗岩偏摆仪)用途:广泛用于对轴类、盘类产品及零部件的测量,主要检测其径向跳动、椭圆度、端面精度误差。
优点:采用花岗石仪座提高了基准平面的精度,缩小了仪器自身的精度误差,产品设计新颖,美观大方,精度高操作极为方便。
活动表座可在仪座的任何位置进行测量。
仪器不生锈,使用、保管方便。
使用方法:拧紧偏心轴手把,首先将固定**座在仪座上固定。按被测零件长度将活动**座固定在合适的位置。压下球头手柄,装入零件,用两**顶住零件中心孔。拧紧紧固手把,将**固定。将活动表座放在放在所需位置。配合百分麦(千分麦)即可进行检测工作。
