| 材料 | 钛合金,304,不锈钢,合金钢,刚玉管 |
|---|---|
| 产地 | 江苏 |
| 类型 | 铂铑热电偶 |
| 连接形式 | 多种可选择 |
| 认证 | ISO9001 |
| 售后服务 | 保修一年 |
| 输出信号 | 分度号 |
| 销售方式 | 直销 |
| 制造商 | 锐文仪表 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 发货期限 | 3天 |
| 品牌 | RIVAN/锐文 |
| 型号 | WRP-120 |
| 加工定制 | 是 |
| 其它名称 | 高温铂铑 |

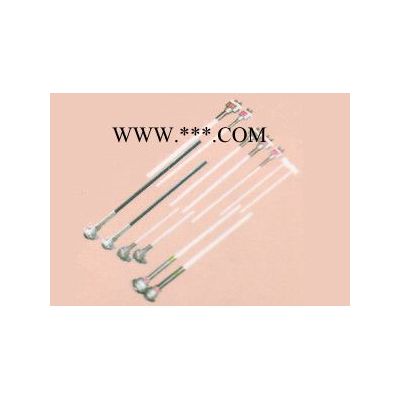

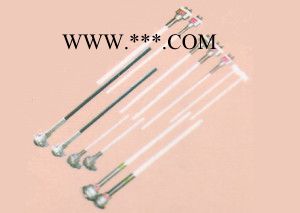

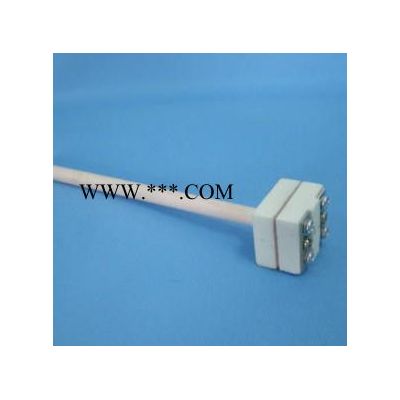

WRP-120产品介绍:
WRP-120由上海自动化仪表三厂生产销售WRP-120，WR系列装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
WR系列装配式热电偶产品简介：工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据*规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
WR系列装配式热电偶主要技术指标
◆温度测量范围和允许误差
| 热电偶类别 | 代号 | 分度号 | 测温范围℃ | 允许误差Δt℃ |
| 铂铑30-铂铑6 | WRR | B | 0～1800 | ±1.5℃或±0.0025ㄧtㄧ |
| 铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.0025ㄧtㄧ |
| 镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.0075ㄧtㄧ |
| 镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”为感温元件的实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶*小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-热电偶的常温绝缘电阻值MΩ L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100MΩ
◆上限温度绝缘电阻：热电偶的上限温度绝缘电阻应不小于下表规定：
| 上限温度tm ℃ | 试验温度t ℃ | 电阻值MΩ |
| 100≤tm＜300 | t=tm | 10 |
| 300≤tm＜500 | t=tm | 2 |
| 500≤tm＜850 | t=tm | 0.5 |
| 850≤tm＜1000 | t=tm | 0.08 |
| 1000≤tm＜1300 | t=tm | 0.02 |
| tm＞1300 | t=1300 | 0.02 |
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

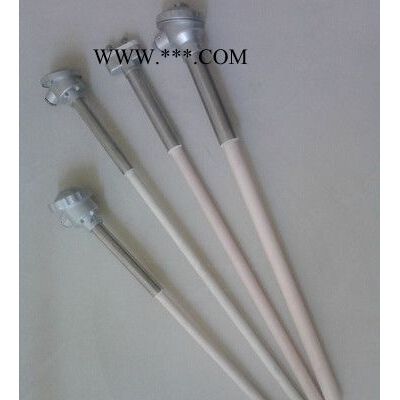

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。
型号规格
◆统一设计型热电偶

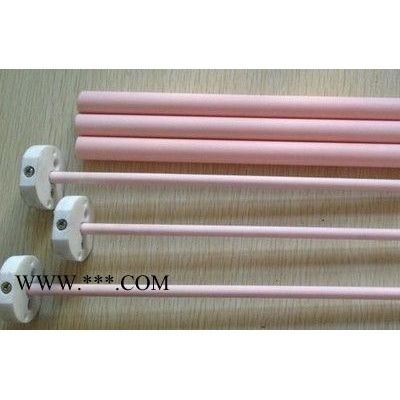

1）无固定装置式（陶瓷保护管）热电偶
| 热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 热响应时间T0.5 S | |
| 直径mm | 保护管材料 | |||||
| 单支铂铑30-铂铑6 | WRR-120 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 |
| WRR-121 | ￠25 | ＜360 | ||||
| 双支铂铑30-铂铑6 | WRR2-120 | ￠16 | ＜150 | |||
| WRR2-121 | ￠25 | ＜360 | ||||
| 单支铂铑10-铂 | WRP-120 | S | 0~1300 | ￠16 | 高铝质 | ＜150 |
| WRP-121 | ￠25 | ＜360 | ||||
| 双支铂铑10-铂 | WRP2-120 | ￠16 | ＜150 | |||
| WRP2-121 | ￠25 | ＜360 | ||||
| 单支镍铬-镍硅 | WRN-122 | K | 0~1100 | ￠16 | 高铝质 | ＜240 |
| WRN-123 | 0~1200 | ￠20 | ||||
| 双支镍铬-镍硅 | WRN2-123 | 0~1100 | ||||
| 单支铂铑30-铂铑6 | WRR-130 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 ＜360 ＜150 ＜360 |
| WRR-131 | ￠25 | |||||
| 双支铂铑30-铂铑6 | WRR2-130 | ￠16 | ||||
| WRR2-131 | ￠25 | |||||
| 单支铂铑10-铂 | WRP-130 | S | 0~1300 | ￠16 | 高铝质 | ＜150 ＜360 ＜150 ＜360 |
| WRP-131 | ￠25 | |||||
| 双支铂铑10-铂 | WRP2-130 | ￠16 | ||||
| WRP2-131 | ￠25 | |||||
| 单支镍铬-镍硅 | WRN-133 | K | 0~1200 | ￠20 | 高铝质 | ＜240 |
| 双支镍铬-镍硅 | WRN2-133 | 0~1100 | ||||
注：1）结构特征：非置入部分为碳钢20#
2）直径￠25mm为双层瓷套管。
无固定装置式热电偶
| 热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
| 总长Lmm | ||||||
| 单支镍铬-镍硅 | WRN-120 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 300 350 400 450 550 650 900 1
| 防溅式 |
| 双支镍铬-镍硅 | WRN2-120 | |||||
| 单支镍铬-铜镍 | WRE-120 | E | 0~600 | 不锈钢1Cr18Ni9Ti | ||
| 双支镍铬-铜镍 | WRE2-120 | |||||
| 单支镍铬-镍硅 | WRN-130 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 防水式 | |
| 双支镍铬-镍硅 | WRN2-130 | |||||
| 单支镍铬-铜镍 | WRE-130 | E | 0~600 | 不锈钢1Cr18Ni9Ti | ||
| 双支镍铬-铜镍 | WRE2-130 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
◆2）固定螺纹式热电偶
| 热电偶类型 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 | |
| 总长Lmm | 置深lmm | ||||||
| 单支镍铬-镍硅 | WRN-220 WRN-220A | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 300 350 400 450 550 650 900 1 | 150 200 250 300 400 500 750 1000 1500 2000 | 防溅式 |
| 双支镍铬-镍硅 | WRN2-220 WRN2-220A | ||||||
| 单支镍铬-铜镍 | WRE-220 WRE-220A | E | 0~600 | 不锈钢1Cr18Ni9Ti | |||
| 双支镍铬-铜镍 | WRE2-220 WRE2-220A | ||||||
| 单支镍铬-镍硅 | WRN-230 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 防水式 | ||
| 双支镍铬-镍硅 | WRN2-230 | ||||||
| 单支镍铬-铜镍 | WRE-230 | E | 0~600 | 不锈钢1Cr18Ni9Ti | |||
| 双支镍铬-铜镍 | WRE2-230 | ||||||
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
3）公称压力：10MPa。
◆3）活动法兰式热电偶
| 热电偶类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 接线盒形式 |
| 总长Lmm | ||||||
| 单支镍铬-镍硅 | WRN-320 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 300 350 400 450 550 650 900 1
| 防溅式 |
| 双支镍铬-镍硅 | WRN2-320 | |||||
| 单支镍铬-铜镍 | WRE-320 | E | 0~600 | 不锈钢1Cr18Ni9Ti | ||
| 双支镍铬-铜镍 | WRE2-320 | |||||
| 单支镍铬-镍硅 | WRN-330 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 防水式 | |
| 双支镍铬-镍硅 | WRN2-330 | |||||
| 单支镍铬-铜镍 | WRE-330 | E | 0~600 | 不锈钢1Cr18Ni9Ti | ||
| 双支镍铬-铜镍 | WRE2-330 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
