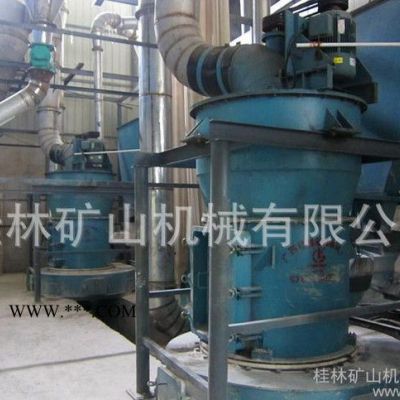

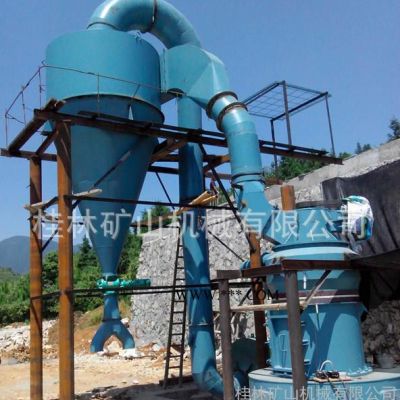

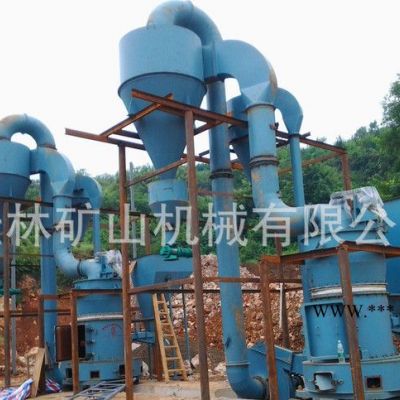

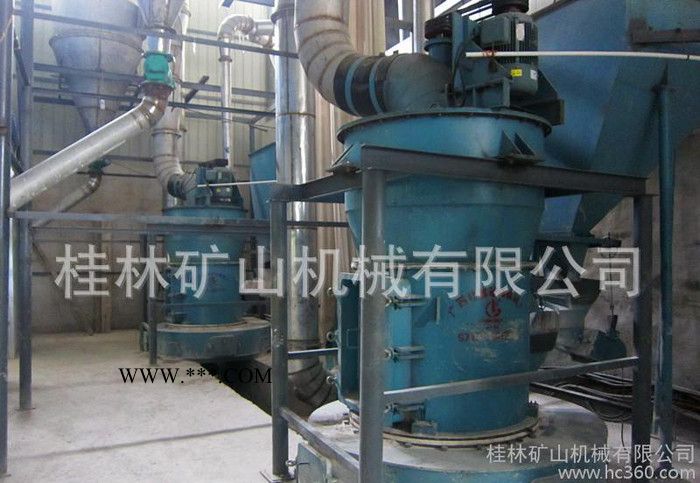

桂林矿山机械厂 重晶石磨粉机 GK1280改进型磨粉机

 一、用途

    "桂矿牌"GK1280改进磨粉机是我公司工程技术人员根据市场发展需要研发设计出来的一种介于4R和5R磨粉机之间的机型。主要用于粉磨石灰石、方解石、白莹石、大理石、长石、滑石、石英、石膏、石墨、硅灰石、磞润石、钛铁矿、锰矿、磷矿等硬度在莫氏七级以下、湿度在6%以下的各种非易燃易爆的物料，成品细度在23-173μm（80-600目）之间可调。

二、特点

     1、主机改进：磨辊、磨环加高，铲刀加大，以提高研磨面和研磨力来增加产量。

     2、减速机改进：减速机改为新型减速机，主机转速由单一的转速改为可根据用户的需求适当的调整主机转速，提高研磨力来增加产量。

     3、分级机改进：分级机采用内置大叶片锥涡轮分级机，成品粒度在80-600目内可任意调整，提高了分级精度和气流通过面积。

     4、旋风收集器改进：旋风收集器采用超大型旋风收集器，收集效率高。

     5、风机改进：鼓风机由普通风机改为高压风机，风压增加一倍，大大提高了气力输送能力。

     6、产量高、能耗低：产量在原4R3220磨粉机的基础上提高30%-50%。

三、主要技术参数

（一）主机

（1**大进料尺寸                          20mm

（2）成品粒度                              80目～600目

（3）产量（根据不同原料细度）              1.5～10t/h

（4）中心轴转速                            125-150r/min

（5）磨环外径                              φ1280mm

（6）磨辊尺寸（外径×高度）                φ370×240mm

（二）分析机

 叶轮直径                                  φ900mm

（三）鼓风机

（1）风量                                   20000m3/h

（2）风压                                   5500Pa

（3）转速                                   1480r/min

 (四) 提升机

 **                                   5800mm

 (五) GZⅡ电磁振动给料机

（1）功率                                   150W

（2）给料量                                 15t/h

（六）PE150×250颚式破碎机

（1）进料口                                 150mm×250mm

（2）排料口                                 15mm～45mm

（七）整机机组

（1）安装后外形尺寸（长×宽×高）           8500mm×7500mm×8200mm

（2）总重量                                 19t

（3）总功率                                 135.5KW

（八）、电动机
