| 新旧程度 | 全新 |
|---|---|
| 进料粒度≤ | 20（mm） |
| 出料粒度 | 0.125－0.044（mm） |
| 电机功率 | 72.5（KW） |
| 规格 | 4R98型超细雷蒙磨 |
| 进料粒度 | 25mm |
| 类型 | 粉碎机 |
| 驱动方式 | 电机 |
| 生产能力 | 3000－5000（kg/h） |
| 适用物料 | 矿石 |
| 外形尺寸 | 9.9*5.8*8.6（m） |
| 应用领域 | 矿业 |
| 原理 | 颗粒粉碎机 |
| 重量 | 15700（kg） |
| 主轴转速 | 130（r/min） |
| 粉碎程度 | 超细磨机 |
| 物料含水量 | 6%以下 |
| 最大物料硬度 | 9.3莫氏硬度 |
| 品牌 | 中州 |
| 型号 | 4R98 |
| 加工定制 | 是 |
中州雷蒙磨粉机起源于1985年，在30年的发展中，中州机械逐步完善了磨粉设备产品的各种型号和性能。目前，中州雷蒙磨可分为几大系列：R型雷蒙磨粉机、高压悬辊雷蒙磨粉机、超细雷蒙磨粉机及微粉磨。研磨范围扩展到300余种矿石和矿物质，细度范围可达到80-1200目，在我国磨粉机行业属于尖端产品。
雷蒙磨粉机为较常用的磨粉设备，主要用于碳素、重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、页岩、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工。
雷蒙磨又称雷蒙磨粉机，英文全称：Raymond mill。它适用各种矿粉制备、煤粉制备，比如生料矿、石膏矿、煤炭等材料的细粉加工。雷蒙磨、雷蒙磨粉机、高效雷蒙磨、高压旋辊磨。
雷蒙磨也叫雷蒙机，全称雷蒙磨粉机，广泛应用于冶金、建材、化工、矿山耐材、陶瓷等领域内矿产品物料的粉磨加工，成品细度可达到2000目。
雷蒙磨（雷蒙机）主要结构：
雷蒙磨（雷蒙机）结构主要由主机、分析机、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀，磨辊、磨环、罩壳及电机组成。
雷蒙磨（雷蒙机）工作流程：
大块状物经鄂式破碎机破到所需粒度后（如物料达到雷蒙磨（雷蒙机）进料粒度2公分的要求可以不需要破碎机），将需要粉碎的物料均匀连续的送入雷蒙磨（雷蒙机）主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的,粉磨后的粉子被风机气流带走，经分析机进行分机，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，后经出分管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。如不需用提升机，储料仓，振动给料机，可人工均匀给料。在磨室内因被磨物料中有一定的含水量，研磨时产生热量导致磨室风量增加，为此通过调整风机和主机间的余风管来到气流的平衡，并将多余净化后排入大气中，布袋要经常抖动，以便排气效果好。
| 雷蒙磨型号 | 配备功率kw | 进料粒度mm | 出料细度 | 产量t/h | 安装尺寸m |
| R型雷蒙磨粉机 | |||||
| 3R1410型 | 14.1 | ≤8 | 80-325目 | 0.5-1.2 | 2.4*1.3*3.4 |
| 3R2115型 | 28.2 | ≤15 | 80-325目 | 1-2.2 | 3.1*2.5*4.1 |
| 3R2715型 | 42.7 | ≤20 | 80-325目 | 1.5-3 | 4.1*2.75*4.3 |
| 3R3016型 | 55 | ≤20 | 80-325目 | 2-3.5 | 7.5*5*5.5 |
| 3R3019型 | 55 | ≤20 | 80-325目 | 3-5 | 7.5*5*5.5 |
| 4R3016型 | 72.5 | ≤20 | 80-325目 | 2-4.5 | 7.5*5*5.5 |
| 4R3019型 | 72.5 | ≤20 | 80-325目 | 3-5.5 | 7.5*5*5.5 |
| 4R3216型 | 79.5 | ≤25 | 80-325目 | 4-6 | 9.9*5.8*8.6 |
| 4R3220型 | 87.5 | ≤25 | 80-325目 | 5-8 | 9.9*5.8*8.6 |
| 4R110型 | 95.5 | ≤25 | 80-325目 | 5-10 | 9.9*5.8*8.6 |
| 5R4119型 | 157.5 | ≤30 | 80-325目 | 8-12 | 7.85*8*9.7 |
| 5R4124型 | 176 | ≤30 | 80-325目 | 8-13 | 7.85*8*9.7 |
| 5R138型 | 211 | ≤30 | 80-325目 | 10-15 | 7.85*8*9.7 |
| 5R/6R160型 | 253/275 | ≤35 | 80-325目 | 12-20 | 9.5*8.5*10.5 |
| 6R175型 | 382 | ≤45 | 80-325目 | 15-25 | 11*9.8*11.6 |
| 高压雷蒙磨粉机 | |||||
| 3R88型（高压） | 42.7 | ≤20 | 80-325目 | 1.5-3 | 4.1*2.75*4.3 |
| 3R95型（高压） | 55 | ≤20 | 80-325目 | 2-3.5 | 7.5*5*5.5 |
| 4R95型（高压） | 72.5 | ≤20 | 80-325目 | 3-6 | 7.5*5*5.5 |
| 4R98型（高压） | 79.5 | ≤25 | 80-325目 | 5-8 | 9.9*5.8*8.6 |
| 超细雷蒙磨粉机 | |||||
| 3R88型（超细） | 45 | ≤20 | 325-1200目 | 0.5-2.5 | 4.1*2.75*4.3 |
| 4R95型（超细） | 80 | ≤20 | 325-1200目 | 1.2-3.5 | 7.5*5*5.5 |
| 4R98型（超细） | 88 | ≤25 | 325-1200目 | 1.5-5 | 9.9*5.8*8.6 |
| 中州机械雷蒙磨技术参数如有改变，恕不另行通知 | |||||
成套雷蒙磨：
破碎机-提升机-原料仓-电磁振动给料机-雷蒙磨主机-雷蒙机集粉器-电控柜这些组合而成为雷蒙机成套生产线。
雷蒙机的主要组合部分有主机、风机、管道系统、旋风分离器、除尘器和集粉器组成，其中，主机包含有主机架、进风蜗壳、磨辊、磨环、罩壳和电机等，风机由罩壳、风机叶轮、机架和电机组成。

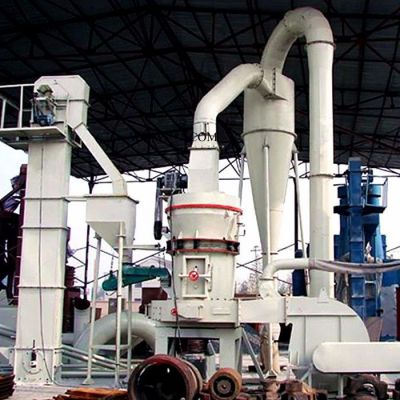

以上这些即是雷蒙机的主要结构组合部分，如下图：
雷蒙机的工作原理是根据磨辊自转，和磨环产生的挤压力对物料进行粉碎。磨舱底部的铲刀将物料扬起，送入磨辊和磨环之间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集，再通过管道系统，最后落入集粉器的就是成品物料。
如下图：
郑州市中州机械制造有限公司专业生产雷蒙磨、雷蒙机、超细雷蒙磨、高压雷蒙磨等全套雷蒙磨设备，价格公道，售后服务完善，可现场试机，雷蒙磨咨询电话：13164301566 李经理//www.zhongzhoujixie.cn
