| 出料粒度 | 0.125-0.044mm |
|---|---|
| 电动机功率 | 55kw |
| 规格 | 4r3016型 |
| 类型 | 粉碎设备 |
| 生产能力 | 3000-5000kg/h |
| 适用物料 | 矿石 |
| 外形尺寸 | 7.5*5*5.5 |
| 应用领域 | 矿山 |
| 原理 | 粉碎机 |
| 主轴转速 | 150 |
| 粉碎程度 | 超细磨机 |
| 物料含水量 | 6%以下 |
| 最大物料硬度 | 8 |
| 品牌 | 中州 |
| 型号 | 超细95型 |
| 加工定制 | 是 |

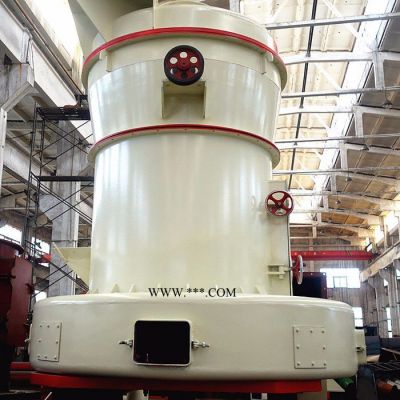

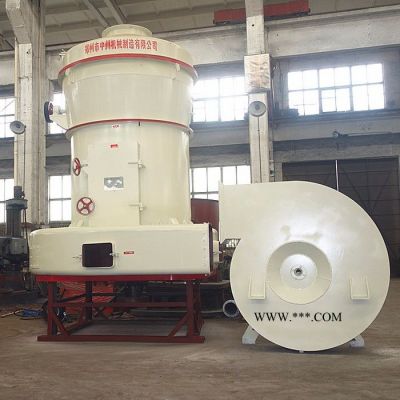

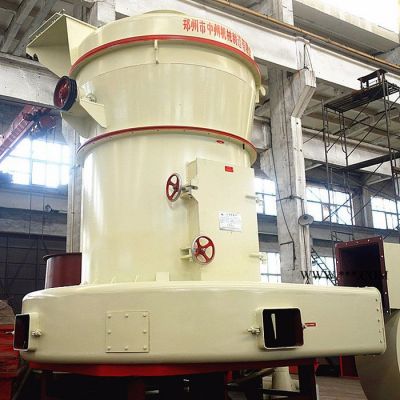

商品名称：中州超细95型雷蒙机
生产厂家：郑州市中州机械制造有限公司
适用行业：建材、耐材、水泥、矿山、陶瓷、化工、冶金
研磨物料：石英石、长石、陶土、页岩、膨润土、石膏、方解石、滑石、重晶石、萤石、粘土、大理石、石灰石、白云石、石灰、活性炭、高岭土、磷矿石、玻璃、锰矿、耐火材料、保温材料、白泥、石腊石、莫来石、双飞粉、麦饭石、凹凸棒、镁矿、铁矿石、铜矿石、硅矿、氧化铁镁、钡盐等硬度在莫氏7-8级，湿度在6%以下的各种矿石和矿产物。
产品型号：4R95型
进料粒度：≤20mm
湿度要求：≤8%
出料细度：325-1200目（自由调节）
产 量：0.5-3吨/小时
磨辊尺寸：Φ300*160mm
磨环内径：Φ890mm
配备功率：主机30KW、风机22KW、分析机3KW
额电电压：380v
安装尺寸：7.5*5*5.5m（约40㎡，最高处5.5m）
主要部件：主机、风机、分析机、链接管道、布袋除尘器（或脉冲除尘器）、旋风分离器、集粉器、连接螺丝、地脚螺栓、机座、三角带和三台电机
环境要求：车间内生产或者露天生产，可搭建简易顶棚，防止雨水侵蚀
质量检测：内部检测，通过ISO国际质量体系认证
附属设备：可选配破碎机、斗式提升机、原料仓、电磁振动给料机、电气控制柜、粉体包装机
安装要求：我公司派遣技术员实地指导安装，用户自备吊装设备，需人员配合，我公司技术员负责操作工的培训，安装后实地调试试机，达到用户要求为止
质量保证：我公司产品整机质保一年，易损件和人为事故除外
注意事项：严格按照《操作手册》执行生产，定期保养维护，需润滑部位查阅随机（产品说明书），易损件磨损严重需按时更换
超细磨粉机工作原理：磨辊在离心力作用下紧紧地滚压在磨环上，由铲刀铲起物料送到磨辊和磨环中间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集。在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道连接不严密使外界气体被吸入，使循环气流风量增加，导致磨粉机出粉少甚至爆机，对此，雷蒙磨已经在机体上部设置有防爆措施，可以限度的避免雷蒙磨整机爆炸带来的意外伤害，同时，此种情况还可通过调整风机与主机间的余风管来达到气流的平衡，并将多余的气体导入小旋风收集器内，把余气带入的细粉子收集下来，最后由小旋风收集器上段排气管排入大气中，或导入收尘器内使排空气体净化，不过，对操作人员的技术要求比较高，而且需要及时发现并调整。
超细磨粉机工作流程：大块状物料经鄂式破碎机破到所需粒度后（如物料达到雷蒙机进料粒度要求可以不需要破碎机），将需要粉碎的物料均匀连续的送入雷蒙机主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的,粉磨后的粉子被风机气流带走，经分析机进行分机，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，后经出分管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。如不需用提升机，储料仓，振动给料机，可人工均匀给料。在磨室内因被磨物料中有一定的含水量，研磨时产生热量导致磨室风量增加，为此通过调整风机和主机间的余风管来到气流的平衡，并将多余净化后排入大气中，布袋要经常抖动，以便排气效果好。
石膏粉加工设备首先采用雷蒙磨粉机（也叫雷蒙磨、雷蒙机），对石膏颗粒进行细粉和超细粉的加工，加工后的石膏粉适用于建材制品、水泥缓凝剂、石膏模型、工艺品生产、食品添加剂、涂料加工、医用橡胶、造纸辅料等行业。
石膏粉生产线加工工艺流程：
块状石膏通过破碎机进行物料的破碎，破碎粒径适用于雷蒙磨粉机的进料粒度为宜，最大不能超过30mm，破碎后的石膏由提升机提升至原料仓，然后再由电磁振动给料机均匀的送入雷蒙磨主机进行磨粉加工。雷蒙磨的工作原理是通过磨辊的转动，在磨辊和磨环之间限定的间隙里对石膏进行挤压碾磨，风机风量吹入雷蒙磨主机磨舱内，将碾磨后的石膏粉送入分析机系统（先要设定好需要研磨的目数），通过分析机的选粉工作，成品石膏粉会随着管道进入大旋风收粉器，即可进行装袋包装。整套雷蒙磨设备采用密封式工作，减少粉尘污染。在生产过程中产生的超细粉体（大于设定的目数），也就是粉尘，会被布袋除尘器收集，吨产出率1-3kg粉尘，在正常的规则下，可以忽略不计。
石膏粉生产线特点：
1、占地面积小，成套性强；
2、便于操作和维护；
3、不会破坏石膏内部化学成分和结构；
4、研磨件采用硬度较高的高锰钢，不会破坏石膏的颜色；
5、投资小、见效快，节约成本，使利润最大化；
6、采用先进的电气监控系统，安全节能；
7、整套生产线仅需要一人就可操作。
石膏粉生产线设备配置：
一、 颚式破碎机（大块状石膏的破碎工作）
二、 斗式提升机（提升破碎后的石膏颗粒）
三、 原料仓（储存破碎后的石膏颗粒原料，便于进行自动喂料）
四、 电磁振动给料机（自动喂料系统）
五、 雷蒙磨粉机（将石膏颗粒加工成石膏粉）
六、 电气控制柜（控制监控整套生产线的电气系统）
七、 粉体包装机（加工后的石膏粉进行自动称重包装）
技术参数：
| 型号 | 4R2715 | 4R3016 | 4R3019 | 4R3216 | 4R3220 | 5R4119 |
| 最大进料（mm） | 20 | 25 | 25 | 25 | 25 | 30 |
| 成品粒度（mm） | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.613-0.044 |
| 中心轴转速（r/min） | 160 | 145 | 145 | 130 | 130 | 105 |
| 磨环内径（mm） | 820 | 890 | 890 | 970 | 970 | 1280 |
| 磨辊直径（mm） | 270 | 300 | 300 | 320 | 320 | 410 |
| 磨环及磨辊高度（mm） | 150 | 160 | 190 | 160 | 200 | 190 |
| 主机电机（kw） | 22 | 30 | 37 | 37 | 45 | 75 |
| 风机电机（kw） | 18.5 | 22 | 30 | 37 | 37 | 75 |
| 分析机电机（kw） | 2.2 | 3 | 5.5 | 5.5 | 5.5 | 7.5 |
