| 产地 | 江西 |
|---|---|
| 产品别名 | 锯齿波跳汰机 |
| 产品用途 | 选矿 |
| 功率 | 3kw |
| 滚道类型 | 球面滚道 |
| 滚动体列数 | 单列 |
| 类型 | 全新 |
| 适用行业 | 矿山设备 |
| 用途 | 选矿 |
| 规格 | 330x330mm |
| 处理能力 | 12-25 |
| 给料粒度 | ＜10mm |
| 重量 | 4.5 |
| 槽型 | 顺流槽 |
| 旋流器类型 | 重介质 |
| 品牌 | 浩鑫 |
| 型号 | JT5-2 |
| 加工定制 | 是 |

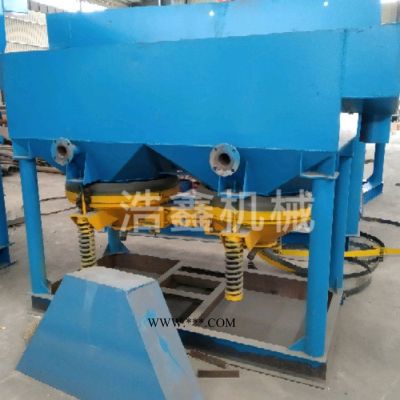

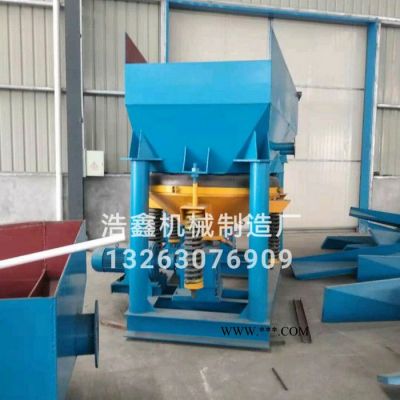

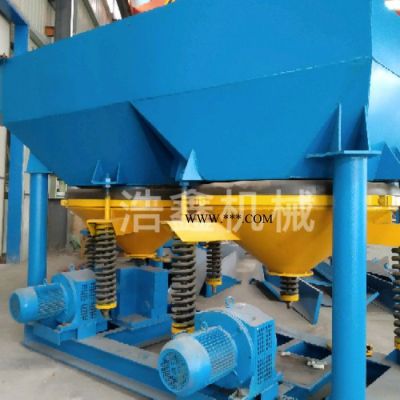

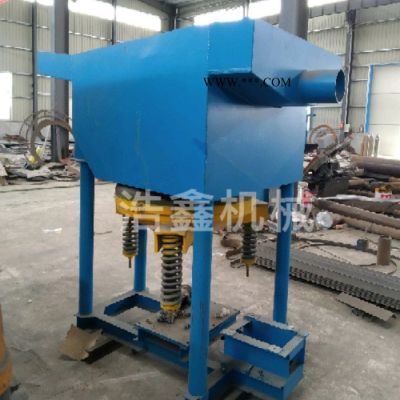

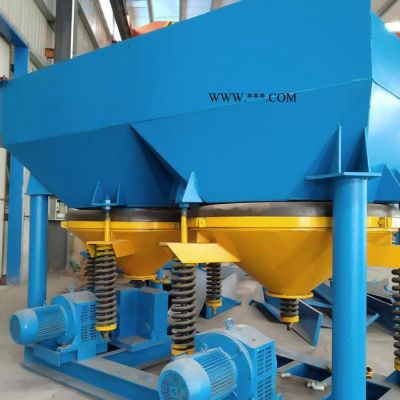

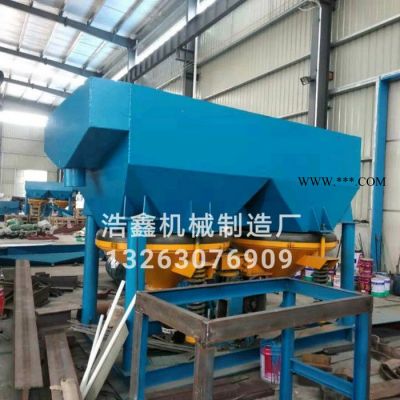

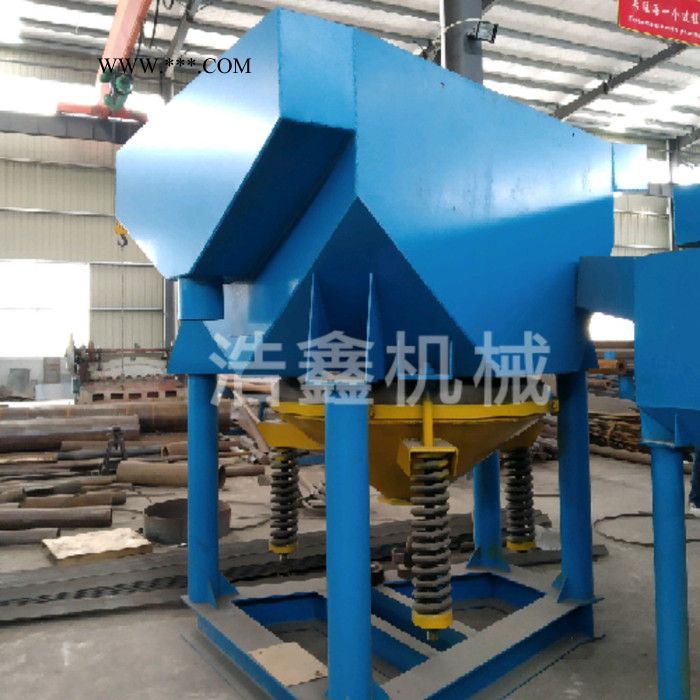

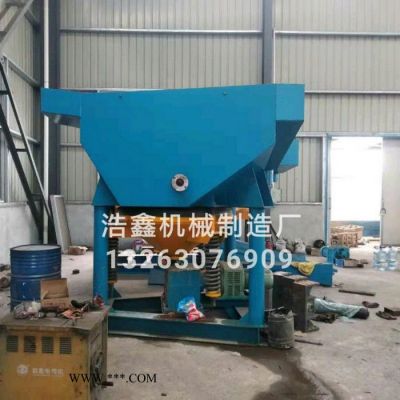

重晶石跳汰机厂家 jt5-2型跳汰机钨矿石跳汰机变速箱 锯齿波跳汰机选矿原理
跳汰机产品概况：
锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或 被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物， 别是在锰矿、重晶石选矿领域中得到了广泛应用。
传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为 弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了 弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提 了设备的选别比能力和回收率。其与 弦波跳汰机对比分别提 ：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内 水平，是目前较理想的节能重选设备之一。
跳汰机产品应用范围：用于选别金、锡、钛、钨、赤铁、铁矿、 铬铁矿、重晶石、砂金矿、煤等矿物， 别是在锰矿选矿领域中得到了广泛应用。
产品规格及技术参数：
| 项目 参数 型号 | 跳汰室 | 隔膜 | 给矿粒度mm | 筛下补给水量m3/ 吨矿 | 补给水压力 Mpa | 处理量 t/h | 电机 功率 kw | 外形尺寸mm | 重量 kg | 备注 | ||
| 形状 | 面积m2 | 冲程mm | 冲次 次/min | |||||||||
| JT0.57-1 | 梯形 | 0.57 | （M12凸轮）8.5—12 （M17凸轮）10—17 （M21凸轮）12—21 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 |
|
| JT1-1 | 梯形 | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 |
| |||
| JT2-2 | 矩形 | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 |
| |||
| JT3-1 | 梯形 | 3 | 12－30可调 | 50-125 | <10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
|
| JT4-2 | 矩形 | 4 | 25－57五种凸轮可调 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | 大颗粒 跳汰机 | ||
| JT4-2A | 矩形 | 4 | 25－57五种凸轮可调 | <25 | 4-8 | 8-20 | 4×2 |
4240×1990×2750 | 3500 | 大颗粒 跳汰机 双传动 | ||
| JT5-2 | 梯形 | 4.86 | 12-30可调 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | |||
