| 给矿粒度 | 0.02-2 |
|---|---|
| 规格 | 金矿选矿设备 |
| 生产厂商 | 浩鑫机器 |
| 所在地区 | 江西石城 |
| 产地 | 江西 |
| 冲程 | 8-36 |
| 冲次 | 240-380 |
| 处理能力 | 40-60 |
| 磁场强度 | 其它 |
| 类型 | 摇床 |
| 用途 | 选矿 |
| 槽型 | 顺流槽 |
| 磁系 | 其它 |
| 品牌 | 浩鑫 |
| 型号 | 6-S |
| 加工定制 | 是 |
| 给矿浓度 | 20%-25% |
| 冲洗水量 | 见详情 |

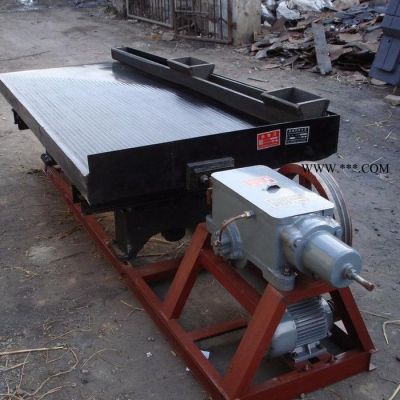

选金摇床主要用于选别2-0.02毫米矿砂及矿泥级别的钨、锡、钽、铁、锰、铬、钛、铋、铅、金等有色、黑色、稀贵金属矿物，选别4~-0.02毫米的硫铁矿；适当改换床条形式后选别；以及分选其他具有足够比重差及粒度组成合适的混合物料。
6s摇床 结 构 及 材 质：
摇床规格及技术参数：
| 名 称 | 单 位 | 粗矿床面 | 细砂床面 | 矿泥床面 | |
| 床面 尺寸 | 长度 | mm | 4450 | 4450 | 4450 |
| 传动端宽 | mm | 1855 | 1855 | 1855 | |
| 精矿端宽 | mm | 1546 | 1546 | 1546 | |
| 大给矿粒度 | mm | 2 | 0.5 | 0.15 | |
| 给矿量 | t/d | 30-60 | 10-20 | 15-25 | |
| 给矿浓度 | % | 25-30 | 20-25 | 15-25 | |
| 行程 | mm | 16-22 | 11-16 | 8-16 | |
| 频率 | f | 45-48 | 18-53 | 50-57 | |
| 床面清洗水量 | t/d | 30-60 | 10-17 | 50-180 | |
| 床面横向坡度 | 度 | 2°30-4°30 | 1°30-3°30 | 1°-2° | |
| 床面纵向坡度 | 度 | 1.4 | 0.92 | ----- | |
| 床面尖夹角 | 度 | 32°-42° | 40° | 42° | |
| 选矿面积 | 立方米 | 7.6 | 7.6 | 7.6 | |
| 床面长度比 |
| 2.6 | 2.6 | 2.6 | |
| 床面断面形状 |
| 矩形 | 锯齿型 | 三角形 | |
| 电机功率 | KW | 1.1 | 1.1 | 1.1 | |
| 传动机构 |
| 偏心连杆机构 | |||
摇床主要配件和易损件主要配件表
| 编号 | 名称 | 规格 | 件数 | 备注 |
| 1 | 曲轴油封 | φ74×φ48×12 | 1 | 外购 |
| 2 | 往复杆油封 | φ60×φ36×12 | 2 | 外购 |
| 3 | 滚锥轴承 | 7310# | 2 | 外购 |
| 4 | 三角皮带 | A型2025 | 2 | 外购 |
摇床主要易损件表
| 编号 | 图号 | 名称 | 件数 |
| 1 | K533.1.00-9 | 肘板 | 2 |
| 2 | K533.1.00-7 | 摇杆 | 1 |
| 3 | K533.1.00-8 | 摇杆上盖 | 1 |
| 4 | K533.1.00-9 | 摇杆下盖 | 1 |
| 5 | K533.1.00-10 | 后肘板座 | 1 |
| 6 | K533.1.00-27 | 调节肘板座 | 1 |
| 7 | K533.1.00-19 | 曲轴 | 1 |
| 8 | K533.1.00-14 | 后轴轴承座 | 1 |
| 9 | K533.1.00-23 | 往复杆 | 1 |
| 10 | K533.1.00-24 | 往复铜杆套 | 1 |
| 11 | K533.1.00-12 | 摇动撑板 | 4 |
| 12 | K533.1.00-14 | 摇动下座 | 4 |
