加工定制 | 是 |
---|---|
适用范围 | 建筑 电厂 石油 化工 管道 |
样品或现货 | 现货 |
是否标准件 | 标准件 |
标准类型 | 国标 |
标准编号 | QX-10 |
规格 | 按标准或图纸 |
品牌 | 齐鑫 |
型号 | HT-3 |
沧州齐鑫管道有限公司专业生产各种型号各种材质的管托,固定管托,滑动管托,欢迎新老客户垂询订购!!!
????
HT-3型焊接型滑动管托【DN200、250、300】(S1-15-43/2)
注:1.高为200的管托、托板和助板均采用δ=10的Q235- A·F钢板(GB709-88)制造。
2. 标注方法:如选用HT-3型管托,DN200标注为HT-3-200。
????
管托分类:

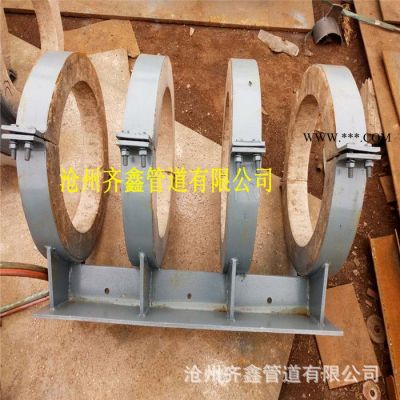

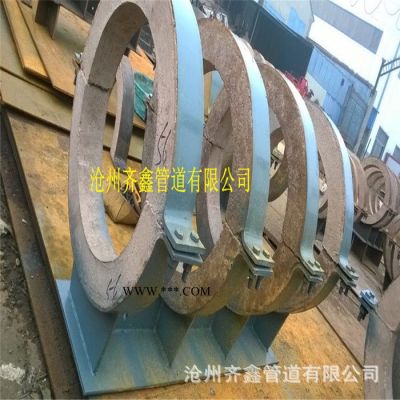

1、隔热型管托(EBK型):滑动管托、导向管托、固定管托。
2、隔冷型管托(CAK型):滑动管托、导向管托、固定管托。
3、隔热、隔冷两用型管托(ECK型)
4、普通型管托(EAK、EAH型):卡箍型管托、焊接型管托。
5、带伴热管的管托。
1、管托形式:EB(隔热型管托)、CA(隔冷型管托)、EC(隔热、隔冷两用型管托)、EA(普通型管托)
2、连接形式:K(卡箍型)、H(焊接型)
3、底板形式:
1———滑动型(四氟与不锈钢,摩擦系数0.1); 2———导向型(四氟与不锈钢,摩擦系数0.1)
3———滑动型(四氟与不锈钢,摩擦系数0.06); 4———导向型(四氟与不锈钢,摩擦系数0.06)
5———滑动型(四氟与不锈钢,摩擦系数0.3); 6———导向型(四氟与不锈钢,摩擦系数0.3)
7———焊接固定型; 8———限位挡板固定型
4、公称直径:管道的公称直径分为两大系列:A系列和B系列,A系列为英制规格,B系列为公制规格。当管道直径为英制规格时,DN100的管道表示为4",当管道直径为公制规格时,DN100的管道表示为100。
5、管托高度:单位为mm。
6、管托长度:单位为mm。
????
