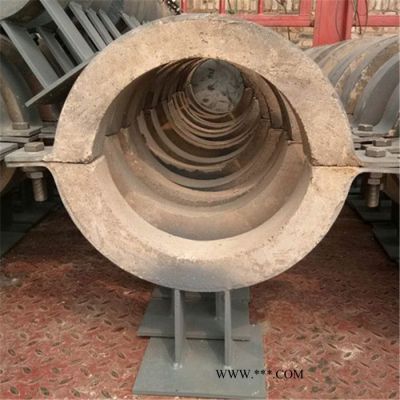

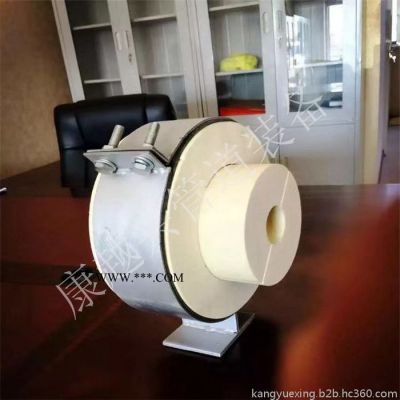

康越兴 膨胀蛭石隔热管托 隔冷管托上滑式管托 可图纸定制

管道支吊架的使用常识：1、支架的类型：按外形分为T形，门形，单层、双层和多层，单片平面架，空间钢架，塔架。2、管道的管架图形符号表明：管道常用各种形式的管架设备，固定在地上或建筑物上方，图中通常用图形符号表明管架的类型和方位。3、管道热胀冷缩发生应力和变形应优先思考   抵偿，然后才是其他器材抵偿。

抵偿的条件(L形、Z形、空间弯)：1）当转角小于150度，能够用L形。2）L形臂长20-25米，曲折应力小于80MPa。3）有抵偿**   与固定支架合作运用，但热伸长量不得大于抵偿量，管道推力不大于支架许用推力，管道不得发生曲折。4、固定支架。设固定支架得点通常应在柱子轴线的主梁上，接连支架应使两边的推力相差不大，管道上有特别构造的按专门的规则核算。固定支架选用全体构造或焊接。5、管道支托点方位的选择。支托点通常选在管子上，优选在修理或清洁时不拆开的直线管道。准则不在阀门、管道附件、膨胀节、弯头、弯管上做支点。6、支架生根的可选方位。设备上、混凝土构造上、墙上、地上、基础上、钢构造上、大管上支架生根的可选方位也可混合运用。7、管道支架距离需注意的问题：1）水平90度弯管两头支架间管道打开长度不得大于水平管道距离的0.73倍。2）笔直管道支架距离（思考自重、风载）8、通常来说DN50以下管径可不出支架图，由施工单位按图籍处理。9、较大管径管架、高支架、需应力分析的支架等有专业设计处理。
