膨胀蛭石基绝热 蛭石支吊架 可兹特

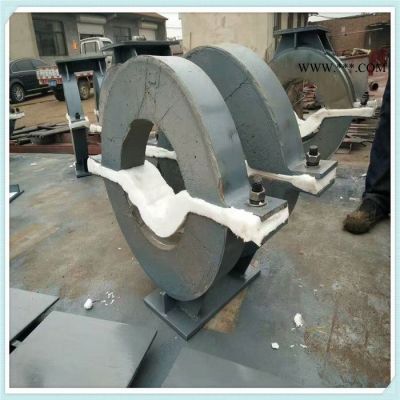

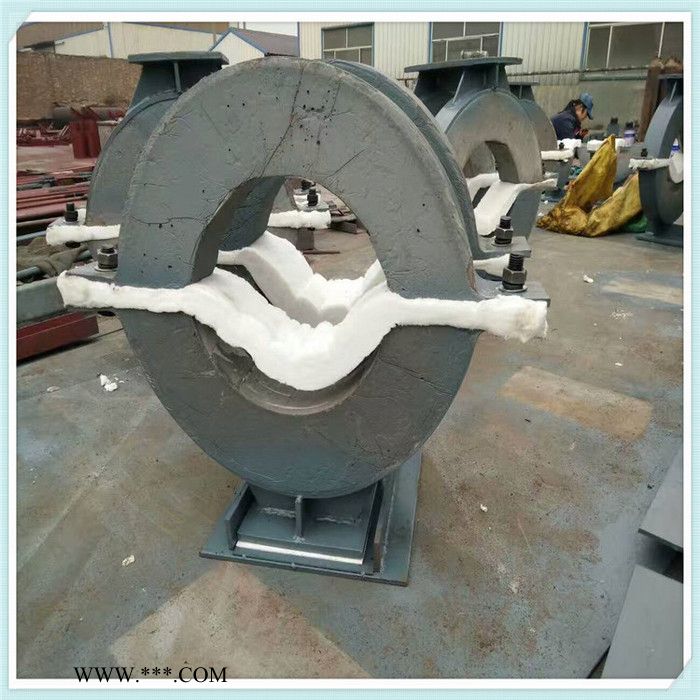

    工程管道用聚氨酯、蛭石绝热材料支吊架由包裹在管道上的绝热支撑件和外部钢制支吊架构件及其它部件组合而成。绝热型固定结构需要承受管道轴向荷载时，应在管道支吊点处焊接承载卡块或卡环。推荐使用温度100℃至700℃，支承方式：水平管道用绝热吊架、绝热托座、滑动支架、导向支架、垂直管道用绝热吊架、绝热托座、固定支座、双向承载用限位吊架。
    蛭石支吊架的要求，腐蚀元素含量，用于支承奥氏体不锈钢管道的绝热型管道支吊架中绝热支撑件的腐蚀元素含量应符合GB/T17393的规定
    承载卡环（块）材质：焊于管道上的承载卡块或卡环的钢材材质应符合管道运行温度的要求，且能适合与管道焊接。
尺寸：与管道接触的膨胀蛭石基绝热支撑件的内径尺寸D的偏差应为+3% +1%Dw，Dw为管道外径；与管道接触的硬质发泡聚氨酯绝热支撑件的内径尺寸D的偏差应为+2% +1%Dw，Dw为管道外径。
    水平管道用绝热型管道支吊架中绝热支撑件与弧形钢托板之间接触部分的角度不宜小于60°。 按需要设置的防潮隔汽层应在圆周方向搭接50mm以上，且轴向长度应大于外部保护层和钢制管夹两端各25mm以上。防护涂（镀）层：工程管道用聚氨酯、蛭石绝热材料支吊架中钢制支吊架的表面防护涂（镀）层应完整，无脱落和漏涂（镀）；漆膜应均匀，不应有起泡、针孔、起皮、流挂等缺陷。
承载能力：工程管道用聚氨酯、蛭石绝热材料支吊架在室温下施加1.6倍许用荷载时，钢构件不应出现塑性变形，绝热支撑件不应凹陷和开裂；室温下施加4倍许用荷载时，钢构件不应开裂，绝热支撑件不应碎裂，组合件不应丧失承载能力。
    滑动摩擦阻力系数：绝热型滑动支架和导向支架的滑动摩擦阻力系数不应大于0.1。
    膨胀蛭石基绝热支撑件的要求：使用温度：膨胀蛭石基绝热支撑件的推荐使用温度范围为100℃至700℃。 性能：膨胀蛭石基绝热      支撑件的性能指标和试验方法应符合表3的规定。
