| 材质 | 金属 |
|---|---|
| 厚度 | 2 |
| 使用温度 | -200---+870 |
| 使用压力 | 300 |
| 性质 | 耐腐蚀 |
| 作用 | 固定密封 |
| 是否标准件 | 标准件 |
| 样品或现货 | 现货 |
| 是否进口 | 是 |
| 截面形状 | 圆形或椭圆形 |
| 品牌 | Othello |
| 型号 | 齐全 |

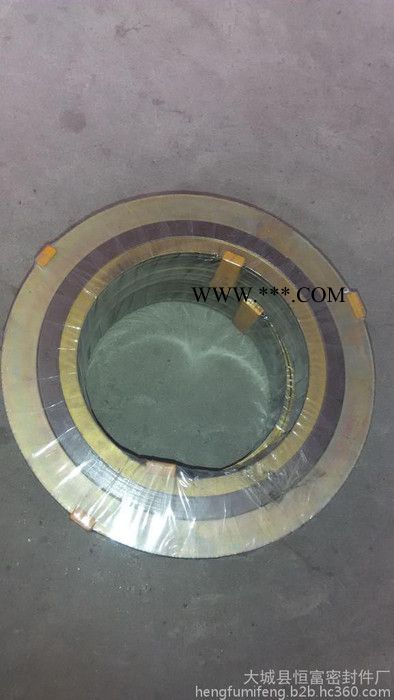

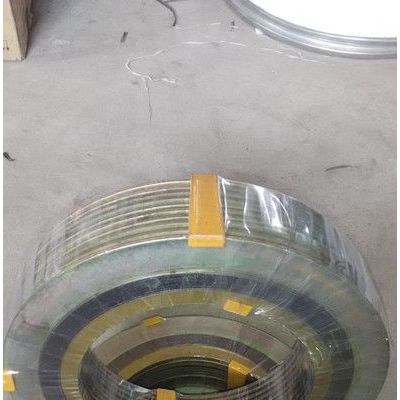

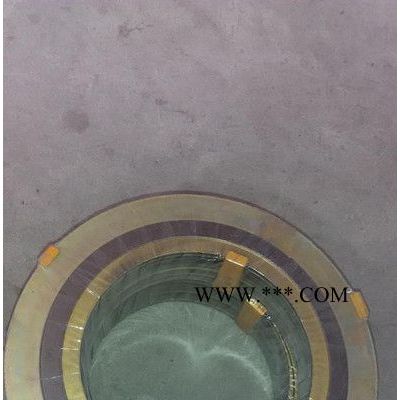

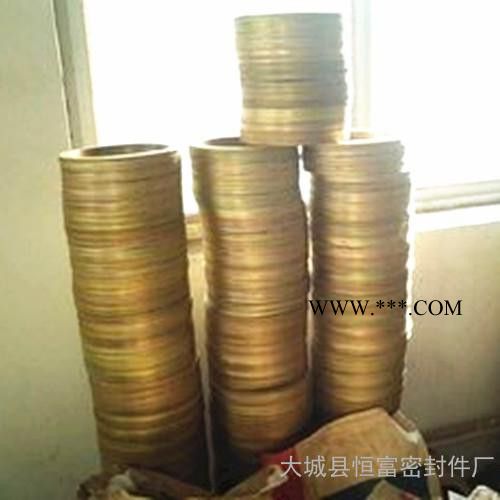

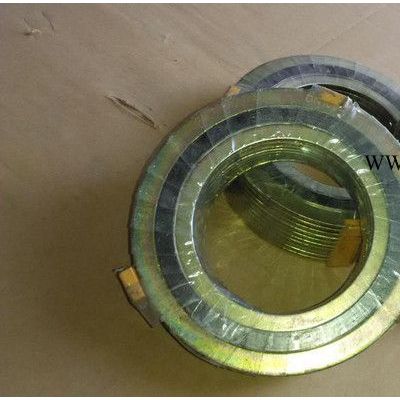

mifso-277缠绕垫片为半金属密合垫中回弹性**的垫片，缠绕垫片结构密度
缠绕垫片的详细介绍
2内外环编辑
带内外环的依据是法兰的密封面。带内外环的缠绕垫用在平面和突面法兰，带内环主要是起到加强的作用，带外环主要是起定位作用。外环的外径顶到螺栓以后可以把中间的密封部分对中，这样可以达到很好的密封效果。所以有内外环。
金属缠绕垫内外环的分类
内环 A3 304 316[1]
外环 A3 304 316
无外环
A3外环
304外环
316外环
无内环
A3内环
304内环
316内环
应用范围
石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
按照ANSI,API.DIN.JIS,JPI,BS等标准生产，或者由用户具体注明要求。使用压力≤25Mpa。
如垫片用在换热器上，一般我们推荐带Φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分粘贴型或包覆型。
如垫片需要色标，请注明。
缠绕垫片采用**SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
缠绕垫片为半金属密合垫中回弹性**的垫片，缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其**大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要
缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。缠绕垫片种类
种类
厚度(mm)
基本型缠绕垫片
3.2
4.5
带内环缠绕垫片
3.2
4.5
带外环缠绕垫片
3.2
4.5
带内外环缠绕垫片
3.2
4.5
缠绕垫片结构材料
填充料
钢带
内环
外环
石棉缠绕
SUS 304
碳钢
碳钢
石墨缠绕
SUS 316
SUS 304
SUS 304
四氟缠绕
SUS 316L
SUS 316
SUS 316
SUS 316L
SUS 316L
填充料
温 度(°C)
**大操作压力(kg/cm2)
石墨缠绕
-200~550
250
石棉缠绕
-150~450
100
四氟缠绕
240~260
100
内环及缠绕金属材质选择
商品名
AISI
硬度(HB/HV)
温度(°C)
不锈钢 304
304
130~180
-250~+550
不锈钢 316
316
130~180
-100~+550
不锈钢 316L
316L
130~190
-100~+550
外环通常由经防腐蚀处理的碳钢组成。缠绕垫片厚度公差
项目
厚度(mm)
公差(mm)
垫片厚度
4.5, 3.2
+0.2
-0.1
环厚度
3.0
±0.24
【缠绕垫片】直径公差（即用于法兰的名义管道直径）：
DIN (mm)
ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605
公差
内环内径
垫片内径
<=600
<=24″
>=26″ and <=34″
±0.5
>600 and <=800
>24″ and <=34″
>=36″ and <=60″
±0.9
>800 and <=1600
>34″ and <=60″
±1.3
>1600
>60″
±1.6
垫片外径
<=600
<=24″
<=24″
±0.9
>600 and <=160000
>24″ and <=60″
>24″ and <=60″
±1.8
1600
>60″
±2.2
外环外径
>=1/2″ and <=60″
±0.9
<=600
<=24″
0-1.0
>600 and <=1000
>24″ and <=34″
0-1.8
>1000 and <=1600
>34″ and <=60″
0-2.2
【缠绕垫片】技术参数：
缠绕垫片系数
m=2.5-4
缠绕垫片使用压力
≤25MPa
缠绕垫片使用温度
-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片**小预紧比压
y=68MPa【参考资料】
