| 给矿粒度 | 0.02-2 |
|---|---|
| 规格 | 金矿选矿设备 |
| 生产厂商 | 浩鑫机器 |
| 所在地区 | 江西石城 |
| 冲程 | 8-36 |
| 冲次 | 240-380 |
| 处理能力 | 40-60 |
| 磁场强度 | 其它 |
| 类型 | 摇床 |
| 用途 | 选矿 |
| 槽型 | 顺流槽 |
| 磁系 | 其它 |
| 品牌 | 浩鑫 |
| 型号 | 6-S |
| 加工定制 | 是 |
| 给矿浓度 | 20%-25% |
| 冲洗水量 | 见详情 |
6-S选矿摇床铜渣塑料分选摇床 水洗分离摇床多种床面 小槽钢支架60槽选矿摇床
6-S摇床是重力选矿的主要设备之一，6s摇床广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、 、扫选等不同作业，选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。
摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从摇床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，摇床床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿摇床床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出， 后被分成精矿，中矿和尾矿。
6-s摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程是仍可保持摇床床面运行平衡，弹簧放置在箱体内，结构紧凑，且能依次得出精矿和尾矿。
6s摇床 结 构 及 材 质：
本6s摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转，摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩。床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。
床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在摇床床面后退时，则由快而慢从而造成了等差运动，这样可保证床面上的物料向前运动，并进行按比重分选。

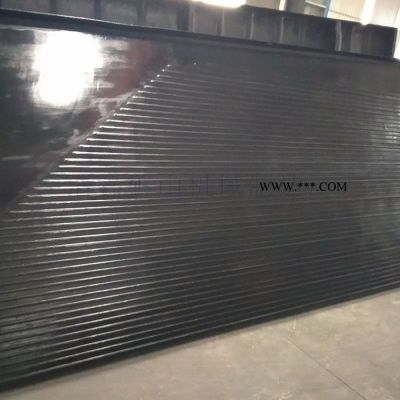

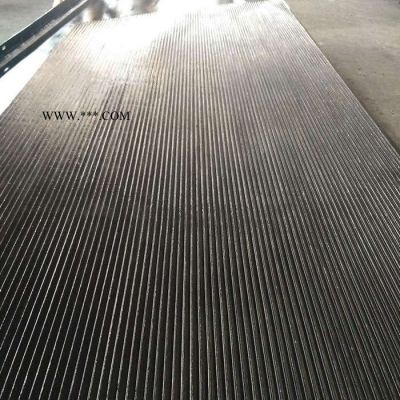

摇床床面外形呈直角梯形，在木制框架内，木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥，橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜，用于选别粗砂的摇床则在纵向有1-2度的倾斜，在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。
床面用摇动支撑支承在调坡机构上。摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动。摇动支撑用槽钢固定在调节座板上，当用手轮通过调节丝杆使调节座板在鞍形座上回转时，即可调节床面倾角。
6-S摇床是重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、 、扫选等不同作业，选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。
摇床规格及技术参数：
| 名 称 | 单 位 | 粗矿床面 | 细砂床面 | 矿泥床面 | |
| 床面 尺寸 | 长度 | mm | 4450 | 4450 | 4450 |
| 传动端宽 | mm | 1855 | 1855 | 1855 | |
| 精矿端宽 | mm | 1546 | 1546 | 1546 | |
| 大给矿粒度 | mm | 2 | 0.5 | 0.15 | |
| 给矿量 | t/d | 30-60 | 10-20 | 15-25 | |
| 给矿浓度 | % | 25-30 | 20-25 | 15-25 | |
| 行程 | mm | 16-22 | 11-16 | 8-16 | |
| 频率 | f | 45-48 | 18-53 | 50-57 | |
| 床面清洗水量 | t/d | 30-60 | 10-17 | 50-180 | |
| 床面横向坡度 | 度 | 2°30-4°30 | 1°30-3°30 | 1°-2° | |
| 床面纵向坡度 | 度 | 1.4 | 0.92 | ----- | |
| 床面尖夹角 | 度 | 32°-42° | 40° | 42° | |
| 选矿面积 | 立方米 | 7.6 | 7.6 | 7.6 | |
| 床面长度比 |
| 2.6 | 2.6 | 2.6 | |
| 床面断面形状 |
| 矩形 | 锯齿型 | 三角形 | |
| 电机功率 | KW | 1.1 | 1.1 | 1.1 | |
| 传动机构 |
| 偏心连杆机构 | |||
根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。
根据摇床的安装基础可分为以下类型：
摇床主要配件和易损件主要配件表
| 编号 | 名称 | 规格 | 件数 | 备注 |
| 1 | 曲轴油封 | φ74×φ48×12 | 1 | 外购 |
| 2 | 往复杆油封 | φ60×φ36×12 | 2 | 外购 |
| 3 | 滚锥轴承 | 7310# | 2 | 外购 |
| 4 | 三角皮带 | A型2025 | 2 | 外购 |
摇床主要易损件表
| 编号 | 图号 | 名称 | 件数 |
