| 干燥塔直径 | 1.5（m）m |
|---|---|
| 高度 | 4.5（m）m |
| 重量 | 1800（kg）kg |
| 产地 | 江苏 |
| 进风温度 | 200 |
| 类别 | 喷雾干燥机 |
| 适用物料 | 乳状液 溶液 悬浮液 |
| 应用领域 | 食品 化工 制药 |
| 蒸发能力 | 2000 |
| 操作方式 | 自动 |
| 雾化型式 | 高速离心雾化 |
| 干燥介质 | 空气 |
| 品牌 | 快达 |
| 型号 | LPG |
| 加工定制 | 是 |
概述
中药浸膏专用喷雾干燥机是吸收国外技术开发的适用于熔点低、含糖高的中药产品的干燥设备．该装置根据干燥产品特点和性质确定喷雾干燥的工艺条件，自动化程度高，操作方便，符
合GMP要求。该设备的成功开发，解决了多年来许多熔点低，含糖高的中药产品不能用喷雾干燥的技术难点，也是对喷雾干燥在中药制药工业中的应用技术研究的新发展。
工作原理

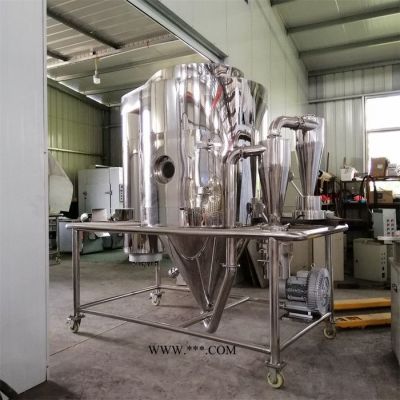

中药浸膏高速离心式喷雾装置是离心式喷雾干燥技术在特定物料干燥中的应用，也是利用高速离心式雾化器使物料分散成细，与热空气充分接触，完成瞬间干燥，形成粉状成品的干燥装置。该干燥设备是专门用来解决中药浸膏和植物提取液的喷雾干燥机，它有效地解决了原LPG高速喷雾干燥机在中药浸膏干燥中出现的诸多问题，与原LPG离心式喷雾干燥机相比有以下特点：
1、为防止物科产生粘壁设备设有空气扫壁、塔壁夹套冷却结构，有效杜绝产品的粘壁焦化。提高产品质量、收率。
2、特有成品风送系统，将干燥成品及时与系统内热湿空气分离，避免成品产生吸湿回潮结块的可能。
3、进入干燥机的空气采用三级空气净化，使进风达到30万级要求；
4、采用快开冲选装置，适用于多品种生产要求；
5、物料收集采用两级旋风除尘装置或一级旋风除尘+湿式除尘器；
6、喷雾塔体积及配置根据物科性质作适用性调整，使之更具实用性；
7、可选用PLC控制，程控系统屏幕显示；
8、整个干燥系统设计制作符合GMP规范要求；
9、用户在订货时根据物科特性可选择A型、B型、C型其中之一以达到设备与物科之间的适应性。
工艺流程
技术参数
| 型号 | ZLPG-13 | ZLPG-17 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
| 水份蒸发量 kg/h | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| 料液处理量(kg/h) | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| 成品产量(kg/h) | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| 湿物料固含量(%) | 18-25 | |||||||||
| 成品含水量(%) | 3-5 | |||||||||
| 电功率(kw) | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| 加热源 | 蒸汽+电 | |||||||||
| 产品捕集方式及效率 | 二级旋风除尘器或一级旋风除尘器及一级湿式除尘器≥95% | |||||||||
| 自控仪表 | 热风温度及排风温度指示、自动调节温控仪 | |||||||||
| 进风温度(℃) | 150-200 | |||||||||
| 出风温度(℃) | 80-100 | |||||||||
| 外形尺寸 (mm) | 长 L | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| 宽 W | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| 高 H | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 | |
