| 别名 | 选矿设备 |
|---|---|
| 处理能力 | 4.5~52 |
| 规格 | 500 |
| 级数 | 其它 |
| 结构形式 | 立式 |
| 类型 | 其它 |
| 外形尺寸 | 720/1100 |
| 用途 | 矿石 |
| 重量 | 0.1 |
| 装机功率 | 0.9 |
| 分级效率 | 33-45 |
| 品牌 | 绿洲 |
| 型号 | YX |
| 加工定制 | 是 |
| 分机效率 | 0.1 |
脱泥斗技术参数

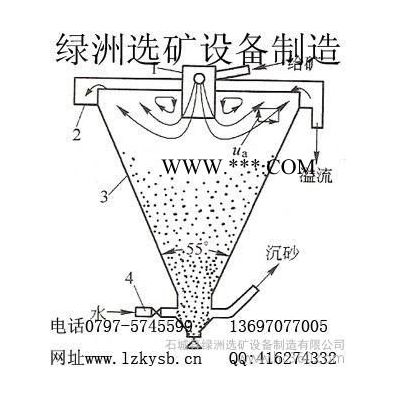

分泥斗是一种结构简单的圆锥分级机，其外行为一倒立的圆锥，在液面中心设有给矿筒，圆筒底部处于液面以下一定深度。矿浆沿切线方向给入中心圆筒，经缓冲后由底部流出。流出的矿浆呈放射状向周边溢流堰流出去。在此过程中沉降过程速度大于上升速度的粗颗粒便沉在槽内，并经底部沉砂口批排出。细粒随表层矿浆进入溢流槽，作为溢流排出。给矿粒度一般小于2mm，分级粒度为74um以下。
分泥斗的特点是结构简单，不需要动力操作方便。现在分泥斗主要用在水力分级机前对原矿进行脱泥，以便提高分级效率，也可用在磨矿设备前为矿石浓缩、脱水，提高磨机给矿浓度，还可用在各种矿泥选别设备前控制给矿浓度。由于分泥斗的锥体体积较大，在生产流程中还兼有储矿作用。
规格(直径mm) | φ1000 | φ1500 | φ2000 | φ2500 | φ3000 | |
沉降面积m2 | 0.75 | 2 | 3 | 4.9 | 7 | |
容积(m3) | 0.27 | 0.83 | 2.27 | 4 | 7 | |
排矿管径(mm) | φ25 | φ40 | φ50 | φ60 | φ70 | |
给矿粒度(mm) | <2.0 | <2.0 | <2.0 | <2.0 | <2.0 | |
处理能力(t/h) | 1.5~0mm粒度为2~2.16t/h 0.074~0mm粒度为0.19~0.25t/h | |||||
受矿管(mm) | φ120 | φ150 | φ150 | φ150 | φ150 | |
脱泥效应(%) | 33~45 | 33~45 | 33~45 | 33~45 | 33~45 | |
重量(kg) | 500 | 980 | 1483 | 1850 | 2100 | |
外型尺寸 | 1264*1529 | 1804*2115 | 2404*2715 | 2906*3328 | 3406*3925 | |
