| 外形尺寸 | 定制 |
|---|---|
| 标准类型 | 国标 |
| 品牌 | 宇恒 |
| 型号 | DN10mm-3500mm |
| 加工定制 | 是 |
| 材料等级 | 不锈钢A1 |
| 使用温度范围 | 600-800 |

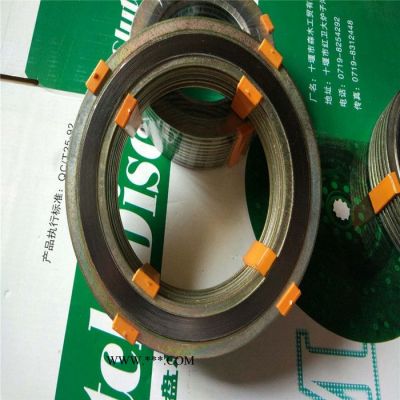

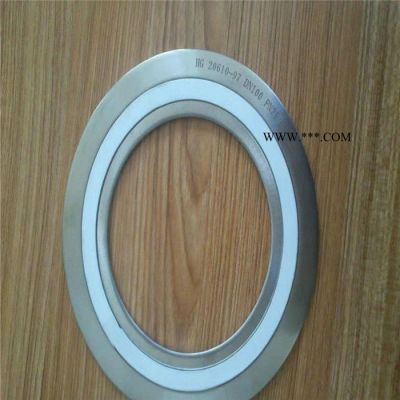

金属缠绕垫 金属缠绕垫片（基本型）采用SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。 特性： 1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。 2、应力补偿能力强。在温度、压力波动频繁的工位上，密封性能稳定、可靠。 3、密封性能优良。 4、对与垫片接触的法兰密封面的表面精度要求不高。 5、安装方便，垫片预紧压力较低。种类： 结构形式及代号：
| 基本型式 | 代号 | 适用的法兰密封面 |
| 基本型 | A | 榫槽面 |
| 带内环型 | B | 凹凸面 |
| 带对中环型 | C | 平面或突面 |
| 带内环和中环型 | D | 平面或突面 |
| 介质 材料 | 石棉 | 石墨 | 非石棉 | 聚四氟乙烯 |
| 水类介质 | 600℃，CL 2500 | 550℃，CL 1500 | 350℃，CL 1500 | -200-260℃， CL 1500 |
| 油类介质 | 500℃，CL 1500 | 550℃，CL 600 | 350℃，CL 600 | -200-260℃， CL 600 |
| 气体介质 | 400℃，CL 600 | 550℃，CL 400 | 350℃，CL 400 | 200-260℃， CL 400 |
| 材料 | 温度℃ | 最大工 作压力 | 适用介质 | 压缩率 % | 回弹率% | 应力松弛率% |
| 膨胀石墨 | -220--550 | 250 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 |
| 特制石棉带 | -200---600 | 18--30 | ≥19 | ≤28 | ||
| 聚四氟乙烯 | -200-- 250 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 |
| 无石棉材料 | -100--250 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 |
| 云 母 | -150--800 | 100 BAR | 特高温 | 18--30 |
采用321,双相钢，蒙乃尔,铟科镍,哈氏合金,钛等特殊不锈钢或合金材料作为缠绕钢带和内外环和高纯核级石墨、膨胀四氟、无石棉等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种极端苛刻条件下保持其优良的密封性能。
使用温度 石墨金属缠绕垫片使用温度-200-850℃ 石棉金属缠绕垫片使用温度-200-500℃ 四氟金属缠绕垫片使用温度-200-260℃
标注： 在订购缠绕垫时需向供方提供具体的标准、材质、公称通径、压力等级，或注明具体尺寸。 尺寸标示为：D1XD2XD3XD4 标准： 常用的产品标准有： · HG20610 化工部欧洲体系 · HG20631化工部美洲体系 · GB/T4622.2国内标准 · JB/T4719机械部标准 · SH3407 石油化工企业 · ASME B16.20 美标 · DIN 德标 · JIS B2404-1999 JIS TS-1998日标 · BS 3381-1999英标 其他： 缠绕垫片使用压力：≤25MPa 缠绕垫片使用温度：-196℃-700℃(氧化性介质中不高于600℃) 预紧压力:Y=70.0±1Mpa
垫片系数:M=2.5~4.0
适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。 安装使用：注意事项 1、垫片的缠绕部分必须介于法兰密封面之间，不可随意加宽缠绕部分的宽度，这样势必影响螺栓的压紧力，从而影响垫片的密封性能。 2、基本型垫片尽量不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。 3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片建议加装合理材料的内环。 4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效。
