品牌 | 锋业 |
---|---|
型号 | 型号齐全 |
材质 | 金属 |
截面形状 | O型 |
性质 | 耐高温 |
是否进口 | 否 |
适用范围 | 泵 |
使用温度 | 600℃ |
使用压力 | 25MPa |
作用 | 轴用密封 |
金属缠绕垫编辑
本词条缺少名片图,补充相关内容使词条更完整,还能快速升级,赶紧来编辑吧!

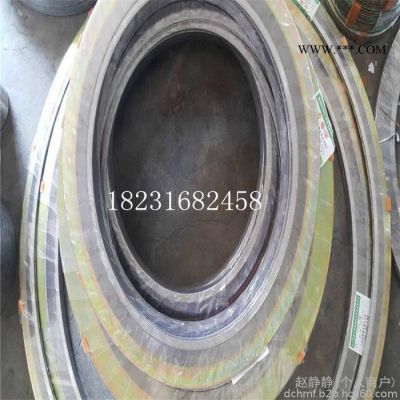

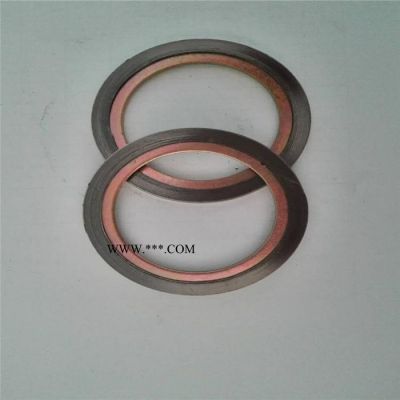

金属缠绕垫片(基本型)采用优质SUS304、SUS316(“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成,在开始及末端用点焊方式将金属带固定。
中文名
金属缠绕垫片
特 点
耐高温,密封性好
目录1基本信息
? 定义
? 特性
2种类
3材料
4技术资料
? 使用温度
? 标注
? 标准
? 其他
5常用用途
6安装使用
7选购事项
1基本信息编辑 定义金属带和非金属带螺旋复合绕制而成的一种半金属平垫片
特性
1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合,可解决各种介质对垫片的化学腐蚀问题。
2、应力补偿能力强。在温度、压力波动频繁的工位上,密封性能稳定、可靠。
3、密封性能优良。
4、对与垫片接触的法兰密封而的表面精度要求不高。
5、安装方便,垫片预紧压力较低。
2种类编辑结构形式及代号:
基本型式 | 代号 | 适用的法兰密封面 |
基本型 | A | 榫槽面 |
带内环型 | B | 凹凸面 |
带对中环型 | C | 平面或突面 |
带内环和中环型 | D | 平面或突面 |
1.金属带
A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带,或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带,表面应光滑.洁净,不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值HV≤200
2. 非金属带
A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
