| 固定碳 | 99 |
|---|---|
| 规格 | 10-500mm |
| 牌号 | tennry |
| 品牌 | Tennry |
| 型号 | 各类型号均有 |

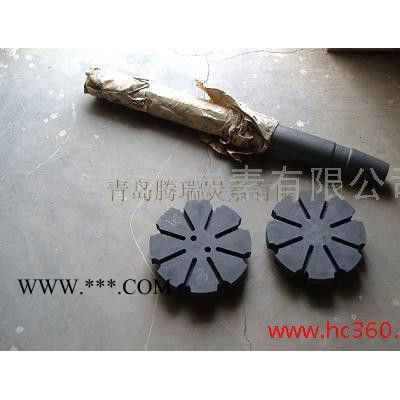

石墨转子GRAPHITE ROTOR 石墨转子在750℃左右的铝熔体内，以转速200r/min~400r/min的情况下连续工作，一般使用寿命要求达到一个月以上。我公司生产石墨转子采用高纯石墨来制作，石墨品质本身对转子的使用寿命有显著的影响，同时在表面做了抗氧化保护涂层，使用寿命可以延长至50-60天。 石墨转子工作原理石墨转子由转子杆、喷头两部分组成。传动系统带动石墨转子作旋转运动，氩气或氮气经由转子杆、喷头吹入铝熔体。高速旋转的石墨转子把进入铝熔体的氩气或氮气打散形成很多小气泡，使其分散在金属液中，同时旋转的转子也促使铝熔体内的氢、夹杂物扩散，使之与气泡接触，气泡在熔体中靠气体分压差和表面吸附原理，吸收熔体中的氢，吸附氧化夹渣，并随气泡上升而被带出熔体表面，使熔体得以净化。 石墨转子损坏的主要原因高温氧化：石墨的成份主要是碳，石墨在超过600℃的空气条件下发生可见的氧化现象，碳氧化反应的产物是CO和CO2气体，对转子不能起保护作用；一般来说除气箱都不能完全密闭，且大部分箱内腔没有充保护气体保护，石墨转子的氧化不可避免。其氧化的结果使转子轴的轴径逐步变小，直至断裂报废。 铝液冲刷：石墨转子浸入除气箱内的铝液中，一般以200r/min~400r/min的速度旋转并强烈搅动铝液，铝液对转子会产生强烈的冲刷、摩擦。特别是在液面与转子杆接触部位逐渐变细**会断裂报废。 传动系统的影响：除气装置传动系统不平稳，特别是与转子的连接不同心，运转过程中转子摇摆，一方面转子与密封塞之间摩擦造成破损；另一方面增大液面的翻滚，转子氧化、冲刷加剧，加快转子的损耗。
18918818796
