【珍珠岩专用振动筛】膨胀性珍珠岩分级、筛分设备

直线振动筛工作原理:
    直线振动筛采用双振动电机驱动当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点**高筛分目数325目，可筛分出7种不同粒度的物料。
    直线振动筛使用范围
    对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．
    直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
    直线振动筛技术参数
    SZF-520型1S-Q235A或SUS304 2000×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-525型1S-Q235A或SUS304 2500×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-825型1S-Q235A或SUS304 2500×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-820型1S-Q235A或SUS304 2000×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-1025型1S-Q235A 或SUS304 2500×1000×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-1225型1S-Q235A 或SUS304 2500×1200×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-1235型1S-Q235A 或SUS304 3500×1200×1600 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    SZF-1536型1S-Q235A 或SUS304 1500×3600×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
    使用说明书资料
    特点
    1)独特之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计
    允许使用各种筛网 ( 尼龙、特种龙、PP网 )。
    2)筛机设计；精巧和容易装配，一人即可操作筛机。
    3)和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。
    4)其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。
    直线振动筛作用与原理
    基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。
    电机使用说明：
    本系列电机满足下列条件时，能连续输出额定激振力。
    1、振动加速度：不超过7g（g：重力加速度）
    2、环境温度：不超过40℃
    3、海拔：不超过1000m
    4、电源频率：50Hz
    5、电压：380V
    6、温升：小于80K（电阻法）
    直线振动筛结构以及各部分功能说明

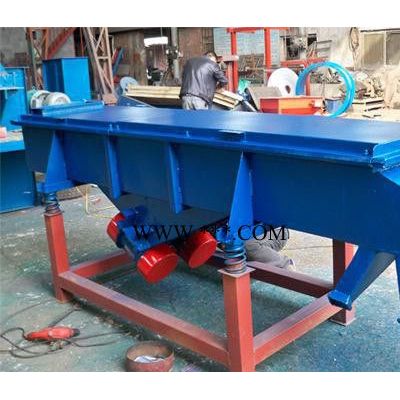

    本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
    1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
    2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
    3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
    4、振动电机(使用与维修方法详见振动电机使用说明书)。
    5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
    6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
    7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
    直线振动筛安装前的准备
    1、检查电机标牌是否与要求相符。
    2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。
    3、检查电机各紧固件，谨防松动。
    4、检查电机表面有无损坏、变形。
    5、检查是否转动灵活，若有异常，应排除。
    6、检查电源，是否缺相，并空载运行5分钟。
    安装与调整
    1、电机应紧固在安装面上，安装面必须光滑、平整。
    2、电机可水平安装。
    3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。
    4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。
    5、激振力的调整。
    直线振动筛使用与维修
    1、本机应装设电气保护装置。
    2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
    3、当电机旋转方向不符合要求时，调整电源相序即可。
    4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。
    5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
    6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
    1、启动前：
    （1）检查粗网及细网有无破损
    （2）检查运输支撑是否拆除。 2、启动时：
    （1）注意有无异常杂音
    （2）电流是否稳定
    （3）振动有无异状
    3、使用后：每次使用完毕即清理干净.
    定期保养
    定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
