六工石墨LG-1503 防雷石墨芯片

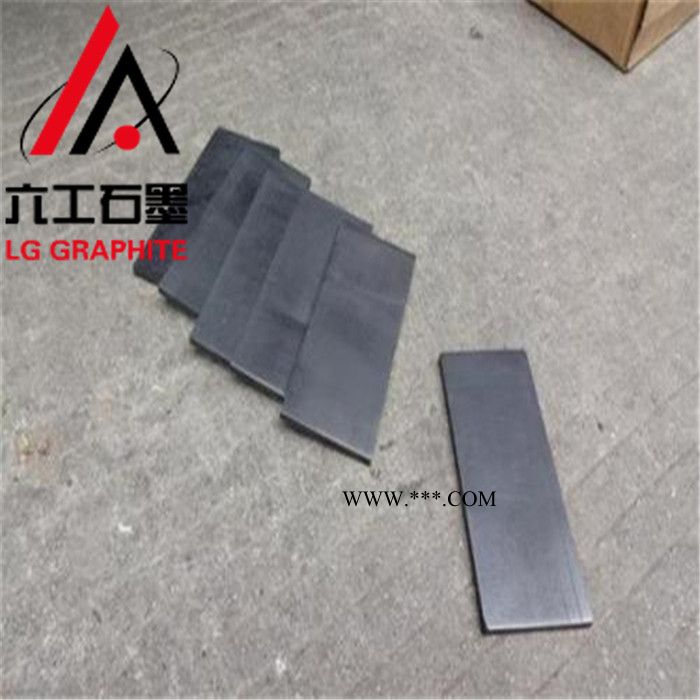

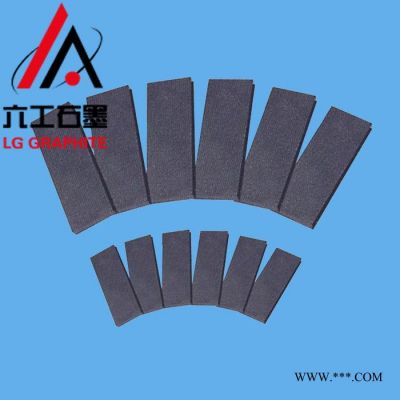

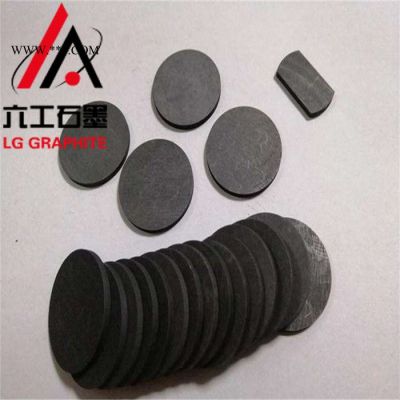

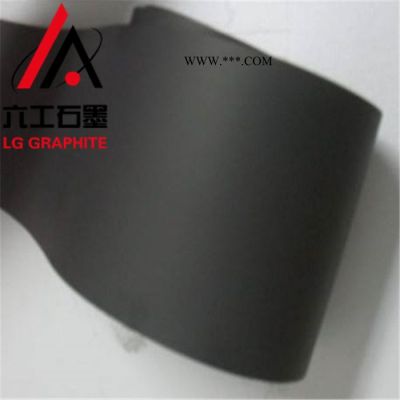

?石墨片是用来生产防雷器的配件,作为导电间隙，雷击时，巨大的电流通过导线引向防雷器，然后石墨片承载了大量电流，减轻了电源的荷载，从何保护了电源。

??防雷器，又称避雷器、浪涌保护器、电涌保护器、过电压保护器等，主要包括电源防雷器和信号防雷器，防雷器是通过现代电学以及其它技术来防止被雷击中的设备。避雷器中的雷电能量吸收，主要是氧化锌压敏电阻和气体放电管。

??原始的防雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“防雷器”。20世纪20年代，出现了铝防雷器，氧化膜防雷器和丸式防雷器。30年代出现了管式防雷器。50年代出现了碳化硅防雷器。70年代又出现了金属氧化物防雷器。

??现代高压防雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。2组成编辑防雷器包括：电源防雷器和信号防雷器，以及天馈防雷器。防雷器也命名为：避雷器，浪涌保护器，电涌保护器，简称SPD。在信息时代，电脑网络和通讯设备越来越精密，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。其危害触目惊心，间接损失一般远远大于直接经济损失。

??防雷器**是依据现代电学以及其它技术集成、制造的过电压和过电流嵌位设备。工作原理：

??1.管式避雷器，其基本工作原理是内间隙（又称灭弧间隙）置于产气材料制成的灭弧管内，外间隙将管子与电网隔开。雷电过电压使内外间隙放电，内间隙电弧高温使产气材料产生气体，管内气压迅速增加，高压气体从喷口喷出灭弧。管式避雷器具有较大的冲击通流能力，可用在雷电流幅值很大的地方。但管式避雷器放电电压较高且分散性大，动作时产生截波，保护性能较差。主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。

??2.碳化硅避雷器，其基本工作原理是叠装于密封瓷套内的火花间隙和碳化硅阀片（电压等级高的避雷器产品具有多节瓷套）。火花间隙的主要作用是平时将阀片与带电导体隔离，在过电压时放电和切断电源供给的续流。碳化硅避雷器的火花间隙由许多间隙串联组成，放电分散性小，伏秒特性平坦，灭弧性能好。碳化硅阀片是以电工碳化硅为主体，与结合剂混合后，经压形、烧结而成的非线性电阻体，呈圆饼状。碳化硅阀片的主要作用是吸收过电压能量，利用其电阻的非线性（高电压大电流下电阻值大幅度下降）限制放电电流通过自身的压降（称残压）和限制续流幅值，与火花间隙协同作用熄灭续流电弧。碳化硅避雷器按结构不同，又分为普通阀式和磁吹阀式两类。后者利用磁场驱动电弧来提高灭弧性能，从而具有好的保护性能。碳化硅避雷器保护性能好，广泛用于交、直流系统，保护发电、变电设备的绝缘。

??3.金属氧化物避雷器，其基本工作原理是密封在瓷套内的氧化锌阀片。氧化锌阀片是以ZnO为基体,添加少量的?Bi2O3、MnO2、Sb2O3、Co3O3、Cr2O3等制成的非线性电阻体，具有比碳化硅好得多的非线性伏安特性，在持续工作电压下仅流过微安级的泄漏电流，动作后无续流。因此金属氧化锌避雷器不需要火花间隙，从而使结构简化，并具有动作响应快、耐多重雷电过电压或操作过电压作用、能量吸收能力大、耐污秽性能好等优点。由于金属氧化锌避雷器保护性能优于碳化硅避雷器，已在逐步取代碳化硅避雷器，广泛用于交、直流系统，保护发电、变电设备的绝缘，尤其适合于中性点有效接地(见电力系统中性点接地方式)的110千伏及以上电网。
