D12-50*10柔性石墨盘根D12-50*10平衡套

d12-50*10柔性石墨盘根

概述

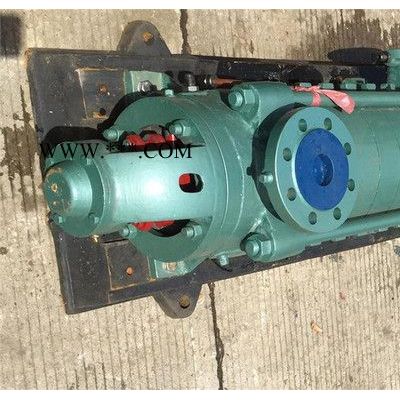

  D型多级泵泵为多级、单吸、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
参数范围
  流量：6.3~600m3/h
  扬程：17~850m

多级泵的旋转方向：

  D型多级泵从电机端向泵看为顺时针方向旋转。

主要零件材质
  D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围
  D型多级泵于电闸阀、底阀、止回阀机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

结构型式

  D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

运行条件及寿命

  1.在清水条件下（含固体颗粒低于0.1％），运行5000h无大修，效率下降不超过6％。
  2.在含固体颗粒0.1％～1％以下污水条件下，运行3000h无大修，效率下降不超过5％。
  3.在含固体颗粒1～.5％污水条件下，运行2000h无大修，效率下降不超过6％。

多级泵结构特点

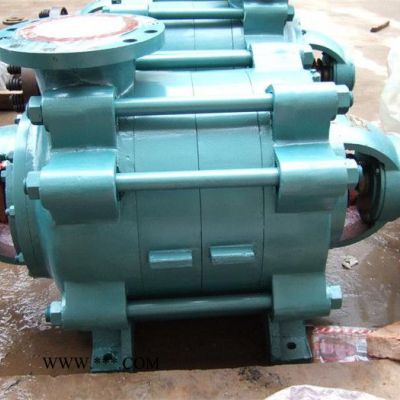

  D系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
  该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
  泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
  轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
  从原电机方向看，泵为顺时针方向旋转。
