| 芯数 | 多股 |
|---|---|
| 加工定制 | 是 |
| 护套材质 | 橡胶 |
| 材料形状 | 扁线 |
| 拉伸强度 | 一级 |
| 电线最大外径 | 不限（mm） |
| 绝缘厚度 | 不限（mm） |
| 产品认证 | 第三方 |
| 标称截面 | 0.5-2.5 |
| 精度等级 | 一级 |
| 品牌 | 双华 |
| 型号 | YCB YCFB |

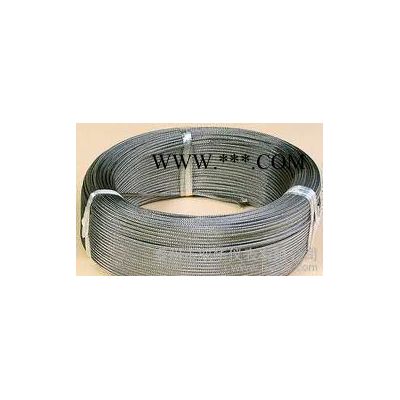

补偿导线与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
| ■执行标准 |
| ■ 使用特性 |
耐热用：最高200℃和260℃两种
一般用：最高70℃和105℃两种
2、最低环境温度：
氟塑料绝缘和护套线缆：固定敷设-60℃，非固定敷设-20℃
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃
3、允许弯曲半径：
聚氯乙烯绝缘和护套非铠装线缆不小于电缆外径的6倍
氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍
铠装线缆不小于电缆外径的12倍
| ■产品所配用热电偶 |
名称 | 型号 | 配用热电偶 | 分度号 |
铜-铜镍0.6补偿导线 | SC或RC | 铂铑10-铂热电偶 | S或R |
铁-铜镍22补偿导线 | KCA | 镍铬-镍硅热电偶 | K |
铁-铜镍18补偿型导线 | NC | 镍铬硅-镍硅热电偶 | N |
镍铬10-铜镍45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
铜-铜镍45延长型导线 | TX | 铜-铜镍热电偶 | T |
| ■产品型号名称（以KX为例，其它类似） |
1、补偿导线：
型号 | 名称 |
KX-G-VV | 聚氯乙烯绝缘和护套一般用普通级K分度热电偶用补偿导线 |
KX-G-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线 |
KX-H-FF | 氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线 |
KX-H-F4B | 聚四氟绝缘，玻璃丝编织护套普通级K分度热电偶用高温补偿导线 |
KX-H-FPV105 | 氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿导线 |
注：1、精密级用S表示
2、需导体为多股软芯时在原型号最后加“-R”
3、屏蔽层也可采用复合铝带（P3）和复合铜带（P2）绕包
4、需阻燃在原型号前加“ZR-”
| ■补偿导线、补偿电缆规格 |
名称 | 对数 | 标称截面 | 线芯结构 | |
A类 | R类 | |||
补偿导线 | 1 | 0.5 | 1/0.8 | 7/0.30 |
1.0 | 1/0.3 | 7/0.43 | ||
补偿电缆 | 1~19 | 1.5 | 1/1.37 | 7/0.52 |
2.0 | 1/1.76 | 19/0.41 | ||
| ■补偿导线、补偿电缆合金导体和绝缘层颜色 |
型号 | 线芯正负极 | 线芯正负颜色 | 配用热电偶分度号 | ||
正极 | 负级 | 正极 | 负级 | ||
SC或RC | 铜 | 铜镍 | 红 | 绿 | S（铂铑10-铂） |
KCA | 铁 | 铜镍 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍 | 红 | 蓝 | |
KX | 镍铬 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍 | 红 | 棕 | E（镍铬-铜镍） |
JX | 铁 | 铜镍 | 红 | 紫 | J（铁-铜镍） |
TX | 铜 | 铜镍 | 红 | 白 | T（铜-铜镍） |
NC | 铁 | 铜镍 | 红 | 灰 | N（镍铬硅-镍硅） |
NX | 镍铬14硅 | 镍硅 | 红 | 灰 | |
