| 加工定制 | 是 |
|---|---|
| 类型 | 铂热电阻 |
| 分度号 | PT100 |
| 测量范围 | -500+150（℃） |
| 允差等级 | A |
| 热响应时间 | 3（s） |
| 装箱数 | 20 |
| 品牌 | 凯泰 |
| 型号 | WZC |
WZ系列温度传感器元件
本公司提供生产的WZ系列热电阻严格按照JB/T8622-1997技术要求生产，其分度号PT1000、PT500、PT200、PT100、PT10、CU50、CU100均符合国际标准。
热电阻的工作原理：在温度的作用下，电阻丝的电阻随之变化而变化。可用于测量-200℃～﹢800℃范围内的温度。其优点是：偏差极小。由于它的良好电输出性能，热电阻可为显示仪、记录仪、调节仪、扫描仪及电脑提供精确的输入值。
1． 测温范围、允差
名称 | 型号 | 分度号 | 测温范围 | 等级 | 允许偏差 |
铂电阻 | WZP | Pt100 Pt10 | -200~±650℃ | A | ±(0.15+0.02t) |
B | ±0.30+0.005t | ||||
铜电阻 | WZC | Cu50 Cu100 | -50~+150℃ |
| ±(0.30+0.006t) |
2.热响应时间
在温度出现阶跃变化时,热电阻的电阻值变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用t0.5表示。
3.自热影响
铂电阻允许通过电流1mA，最大测量电流为5mA，由此产生的升温不大于0.3℃。
4.电阻温度系数（α）与标称值的偏差
名称 | 等级 | α | α |
铂电阻 | A | 0．003851 | ±0.000006 |
B | ±0.000012 | ||
铜电阻 |
| 0．004280 | ±0.000020 |
5.绝缘电阻
当周围空气温度15-35℃和相对湿度小于80%时热电阻绝缘电阻不小于100MΩ。

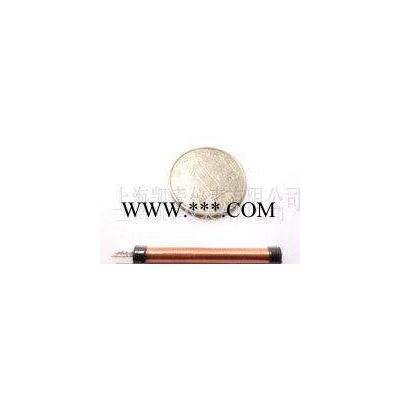

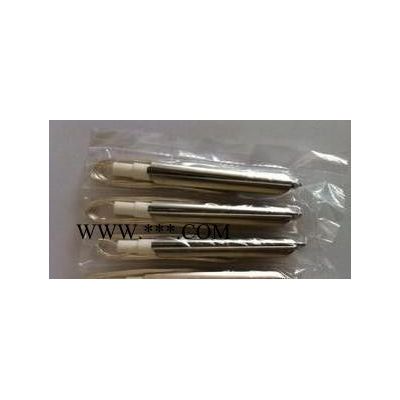

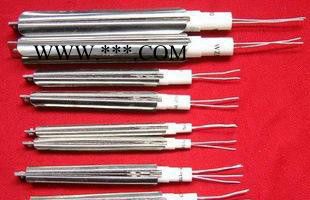

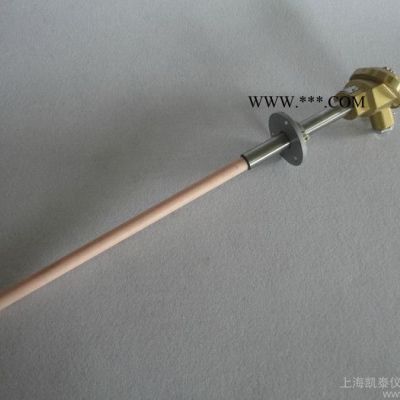

WZC系列元件
WZC型铜电阻是用高强度聚酯绝缘铜丝拴绕在棒形塑料或胶木骨架上。为防止铜丝松散以及提高绝缘性和机械强度，整个元件经过酚醛树脂浸渍处理。
Cu50型热电阻分度表
R（0℃）=50.00Ω工业铜热电阻（Cu50）分度表
T/℃ | 0 | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 |
-40 | 41.400 | 41.184 | 40.969 | 40.753 | 40.537 | 40.322 | 40.106 | 39.890 | 39.674 | 39.458 |
-30 | 43.555 | 43.339 | 43.124 | 42.009 | 42.693 | 42.478 | 42.262 | 42.047 | 41.831 | 41.616 |
-20 | 45.706 | 45.491 | 45.276 | 45.061 | 44.846 | 44.631 | 44.416 | 44.200 | 43.985 | 43.770 |
-10 | 47.854 | 47.639 | 47.425 | 47.210 | 46.995 | 46.780 | 46.566 | 46.351 | 46.136 | 45.921 |
-0 | 50.000 | 49.786 | 49.571 | 49.356 | 49.142 | 48.927 | 48.713 | 48.498 | 48.284 | 48.069 |
|
|
|
|
|
|
|
|
|
|
|
T/℃ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
0 | 50.000 | 50.214 | 50.429 | 50.643 | 50.858 | 51.072 | 51.386 | 51.505 | 51.715 | 51.929 |
10 | 52.144 | 52.358 | 52.572 | 52.786 | 53.000 | 53.215 | 53.429 | 53.643 | 53.857 | 54.071 |
20 | 54.285 | 54.500 | 54.714 | 51.928 | 55.142 | 55.356 | 55.570 | 55.784 | 55.988 | 56.071 |
30 | 56.426 | 56.640 | 56.854 | 57.068 | 57.282 | 57.496 | 57.710 | 57.924 | 58.137 | 58.351 |
40 | 58.565 | 58.779 | 58.993 | 59.207 | 59.421 | 59.635 | 59.848 | 60.062 | 60.276 | 60.490 |
50 | 60.704 | 60.918 | 61.132 | 61.345 | 61.559 | 61.773 | 61.987 | 62.201 | 62.415 | 62.628 |
60 | 62.842 | 63.056 | 63.270 | 63.484 | 63.698 | 63.911 | 64.125 | 64.339 | 64.553 | 64.767 |
70 | 64.981 | 65.194 | 65.408 | 65.622 | 65.836 | 66.050 | 66.246 | 66.478 | 66.692 | 66.906 |
80 | 67.120 | 67.333 | 67.547 | 67.761 | 67.975 | 68.189 | 68.403 | 68.617 | 68.831 | 69.045 |
90 | 69.259 | 69.473 | 69.687 | 69.901 | 70.115 | 70.329 | 70.544 | 70.726 | 70.972 | 71.186 |
100 | 71.400 | 71.614 | 71.828 | 72.042 | 72.257 | 72.471 | 72.685 | 72.899 | 73.114 | 73.328 |
110 | 73.542 | 73.751 | 73.971 | 74.185 | 74.400 | 74.614 | 74.828 | 75.043 | 75.258 | 75.472 |
120 | 75.686 | 75.901 | 76.115 | 76.330 | 76.545 | 76.759 | 76.974 | 77.189 | 77.404 | 77.618 |
130 | 77.833 | 78.048 | 78.263 | 78.477 | 78.692 | 78.907 | 79.122 | 79.337 | 79.552 | 79.767 |
140 | 79.982 | 80.197 | 80.412 | 80.627 | 80.834 | 81.058 | 81.273 | 81.788 | 81.704 | 81.919 |
150 | 82.134 |
|
|
|
|
|
|
|
