DN15/20/32/40耐高温耐高压金属垫/金属缠绕垫片/ 石墨垫片

品牌	劲胜密封
型号	型号齐全
材质	金属
截面形状	O型
性质	耐高温
是否进口	否
适用范围	泵
使用温度	600℃
使用压力	25MPa
作用	轴用密封

金属缠绕垫编辑

本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！

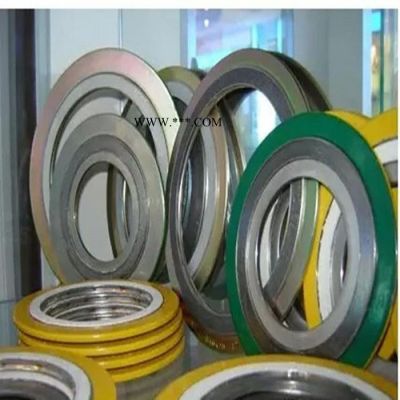

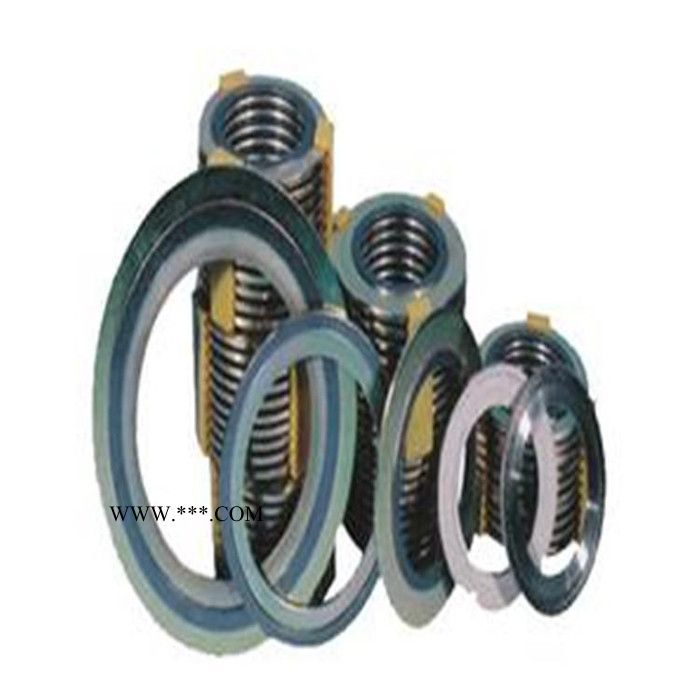

金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

中文名

金属缠绕垫片

特 点

耐高温,密封性好

目录

1基本信息

? 定义

? 特性

2种类

3材料

4技术资料

? 使用温度

? 标注

? 标准

? 其他

5常用用途

6安装使用

7选购事项

1基本信息编辑 定义

金属带和非金属带螺旋复合绕制而成的一种半金属平垫片

特性

1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。

2、应力补偿能力强。在温度、压力波动频繁的工位上，密封性能稳定、可靠。

3、密封性能优良。

4、对与垫片接触的法兰密封而的表面精度要求不高。

5、安装方便，垫片预紧压力较低。

2种类编辑

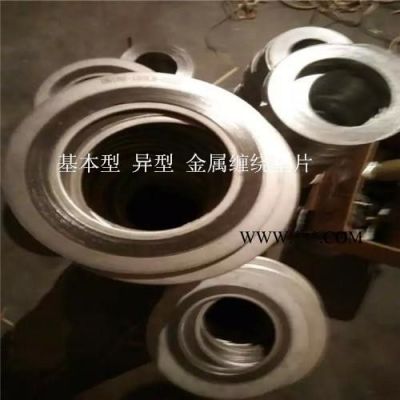

结构形式及代号：

基本型式	代号	适用的法兰密封面
基本型	A	榫槽面
带内环型	B	凹凸面
带对中环型	C	平面或突面
带内环和中环型	D	平面或突面

3材料编辑

1.金属带

A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。

B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

C.不锈钢的硬度值HV≤200

2. 非金属带

A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为0.3-1.0mm。

B. 特制石棉烧失量必须≤25%

C. 非金属带的氯离子含量≤100PPM

D.各类介质及各种非金属带的推荐使用温度及压力
