| 产地 | 河南新乡 |
|---|---|
| 作用对象 | 石料 |
| 品牌 | 鑫龙重工科技 |
雷蒙磨
适用范围
雷蒙磨粉机广泛适用于重晶石、方 解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于 9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业500多种物料的高细制粉加工，成品粒度60—325目范围内任意调节，部分物料可达 1000目。
雷蒙磨技术参数
| 型号 | 3R1410 | 3R1815 | 3R2115 | 3R2615 | 3R2715 | 3R3016 | 4R2715 | 4R3016 | 4R3216 | 5R4119 | 6R4427 |
| 最大进料粒度mm | 10-15 | 10-15 | 10-15 | 15-20 | 15-20 | 20-25 | 15-20 | 20-25 | 20-25 | 20-30 | 20-50 |
| 成品粒度（目） | 60-325 | ||||||||||
| 班产量(t) | 1-10 | 1.3-14 | 1.5-16 | 2-24 | 2-29 | 3-34 | 2-31 | 3-35 | 3-39 | 5-66 | 10-140 |
| 中心轴转速(r/min) | 280 | 190 | 165 | 165 | 165 | 165 | 165 | 165 | 140 | 103 | 82 |
| 磨环外径(mm) | 500 | 630 | 725 | 861 | 915 | 975 | 915 | 975 | 1073 | 1400 | 1750 |
| 磨辊直径(mm) | 140 | 180 | 210 | 260 | 270 | 300 | 270 | 300 | 320 | 410 | 410 |
| 磨辊及磨环高度(mm) | 100 | 150 | 150 | 150 | 150 | 160 | 150 | 160 | 160 | 190 | 270 |
| 主机电机(kw) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 22 | 30 | 37 | 75 | 132 |
| 风机电机(kw) | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 22 | 18.5 | 22 | 30 | 75 | 132 |
| 分析器电机(kw) | 1.1 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 5.5 | 7.5 | 11 |
外形尺寸
| 产品代号 | 长（mm） | 宽（mm） | 高（mm） |
| 3R1410 | 3340 | 2200 | 3200 |
| 3R2115 | 4500 | 2800 | 4900 |
| 3R2615 | 4800 | 4200 | 5100 |
| 3R2715 | 4800 | 4300 | 5200 |
| 3R3016 | 5700 | 4400 | 5500 |
| 4R2715 | 4800 | 4200 | 5100 |
| 4R3016 | 5700 | 4400 | 5500 |
| 4R3216 | 6500 | 5900 | 6800 |
| 5R4119 | 8600 | 8340 | 9100 |
雷蒙磨结构组成

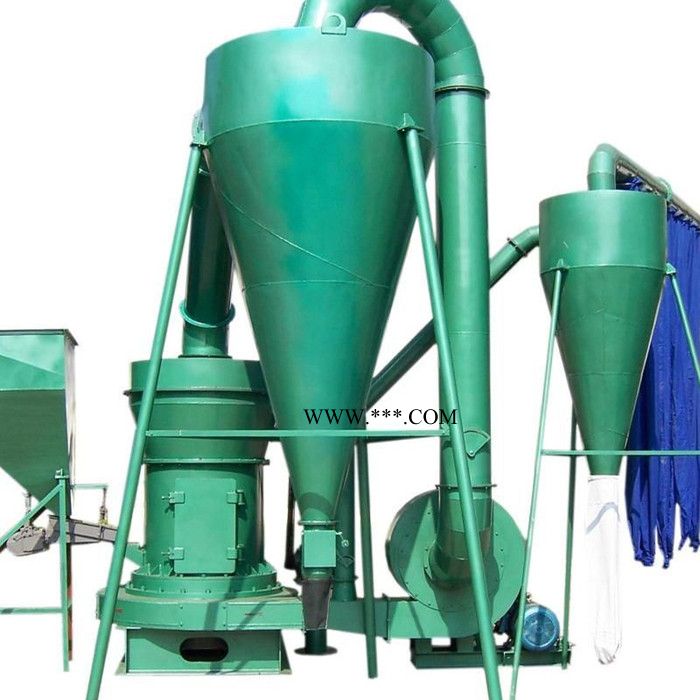

??雷蒙磨粉机主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成、其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成，辅助设备有颚式破碎机、斗式提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。
雷蒙磨工作原理
物料经破碎机粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀连续的送入雷蒙磨粉机主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。高压式的为增加产量可调紧弹簧上螺塞压缩弹簧，增加磨辊对物料的压力。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。
风量由大旋风收集器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的废气管道排出，进入小旋风收集器或脉冲除尘器，进行净化处理。
安装
为了满足移动用户的需要，该机架设计的非常稳固，因此如需经常搬迁设备可不打基础，只需将设备放在硬实而平整的地面即可，若固定工作，打混凝土基础。
安装时请参照安装图，先将主机放稳并固定，再依次安装风机、旋风分离器及联接管等。各联接法兰间必须用橡胶板或泡沫板、塑料板密封，以免漏气影响产量。
使用与保养
1、雷蒙磨在使用过程当中，应有固定人员负责看管，操作人员必须具备一定的技术水平。磨粉机在安装前对操作人员必须进行必要的技术培训，使之了解雷蒙磨粉机的原理性能，熟悉操作规程。
2、为使磨机正常，应制定设备“设备保养安全操作制度”方能保证磨机长期安全运行，同时要有必要的检修工具以及润滑脂和相应的配件。
3、雷蒙磨使用一段时间后，应进行检修，同时对磨辊磨环铲刀等易损件进行检修更换处理，磨辊装置在使用前后对连接螺栓螺母应进行仔细检查，看是否有松动现象，润滑油脂是否加足。
4、磨辊装置使用时间超过500小时左右重新更换磨辊时，对辊套内的各滚动轴承必须进行清洗，对损坏件应及时更换，加油工具可用手动加油泵和黄油枪。
??5、细度调节，根据物料的大小、软硬、含水量、比重不同，加工的粗细度也不同，可调节上方的分析器，转速高、细度高，转速低、细度低。提高细度，产量会相应降低，如果还达不到要求时应调试风机转速，用户可灵活掌握。
6、磨辊磨环的报废极限，剩余最小壁厚不得小于10mm。
7、雷蒙磨粉机停车时，先停止进料，主机仍继续盍，使残留的磨料继续进行碾磨，约一分钟后，可关闭主机电动机和分析器电机，停止碾磨工作，其后再停止风机电动机，以便吹净残留的粉末。
