| 最大加工速度 | 2500mm/min |
|---|---|
| 工作台行程（X*Y） | 400*500 |
| 询价 | 详情电话咨询 |
| 工作台面尺寸 | 450×550mm |
| 加工精度 | 咨询客服 |
| 售后服务 | 电话咨询 |
| 适用行业 | 咨询客服 |
| 品牌 | 宝骏数控 |
| 型号 | BJ400 |
| 控制箱重量 | 咨询客服 |
| 加工电流 | 咨询客服 |

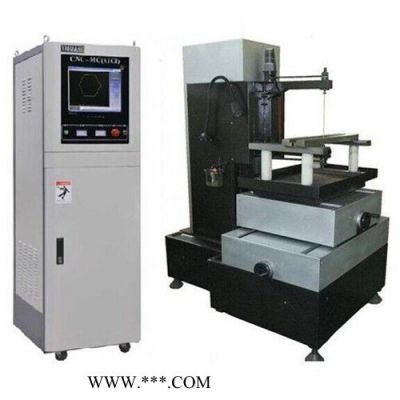

BJ400数控砂线切割机床技术资料
本发明属机械制造技术领域，涉及一种数控砂线切割机的生产制造方法，该数控砂线切割机由底座、床身、导轨（包括横向导轨和纵向导轨）、传动机构、工作台、罩壳、砂线和数控装置组合制作而成。数控砂线切割机是利用砂线上下往复运动使砂线与工件产生切削以达到加工的目的，砂线作为一种切削刀具对工件进行加工，工件在数控装置的控制下自动按照设定好的程序运动，得到所需形状的工件。该砂线切割机主要用于对非金属材料进行切割加工，如石墨、陶瓷、环氧树脂板、铁氧体、半导体、碳化硅、耐火砖、泡沫塑料（聚苯乙烯泡沫、聚乙烯泡沫、聚氨酯泡沫）等材料。
一.BJ400：型号说明 及主要参数：
1、40（x轴行程400 mm）
2、工作台尺寸： 450×550mm
3、工作台左右行程（X轴）：400 mm
4、工作台前后行程（Y轴）：500 mm
5、加工工件厚度：400 mm
6、工作台T型槽数：2
6、工件架数：2
8、附加桥架数：2
9、生产率(石墨,不计精度和光洁度)≥100 mm2/min
10、砂线选用直径1.0 、1.2 、1.4 、1.8 mm，配套用相应夹头。
11、脉冲当量：工作台 0.001 mm
2．机床的主要用途及适用范围
本产品是利用砂线上下往复运动使砂线与工件产生切削以达到加工的目的。因此，必需要用专门的砂线做为刀具，对工件进行加工，工件在数控装置或计算机控制下自动按程序确定的轨迹运动，得到所需形状的工件。
本加工方法特点是对电火花线切割机床难以加工的不导电材料的补充。原则上对导电和不材料只要硬度比砂线小均可加工，对用电火花线切割机床加工难以加工的石墨材料，采用本产品加工尤能显示其无比的优越性；对脆性材料如陶瓷、环氧板、铁氧体、半导体材料、碳化硅、耐火砖等不导电材料的成型切割均可加工。
| 二．BJ400详细技术参数 |
| |||||||
| 1. 工作台 |
| |||||||
| 1. 工作台尺寸 | 500×630 mm |
| ||||||
| 2. Ｔ型槽数 | 2条 |
| ||||||
| 3. Ｔ型槽宽 | 18mm |
| ||||||
| 4. Ｔ型槽距 | 250mm |
| ||||||
| 5. 工作台承载 | 500kg |
| ||||||
| 6. 工件架高度 | 400mm |
| ||||||
| ２. X;Y;Z行程 |
| |||||||
| 1 | 工作台左右行程（X轴） | 500 mm |
| |||||
| 2 | 工作台前后行程（Y轴）： | 630mm |
| |||||
| 3 | 砂线上下行程（Z向） | 60mm |
| |||||
| 3. 工作速度 |
| |||||||
| 1 | X向进给速度 | 0-2500mm/min |
|
| ||||
| 2 | Y向进给速度 | 0-2500mm/min |
|
| ||||
| 4. 砂线和弓架 |
| |||||||
| 1 | 砂线规格直径 | 1.0 1.2 、1.4 、1.8 mm，配套用相应夹头 |
| |||||
| 2 | 砂线转动速度 | 2 r/s |
| |||||
| 3 | 砂线往复频率 | 20～100次/min |
| |||||
| 4 | 驱动砂线电机功率 | 1.5KW |
| |||||
| 5 | 切割厚度 | 500mm |
| |||||
| 5 5. 外形尺寸及 机床重量： 1外形：长×宽×高（mm）：1900×1200×1800 2机床重量（Kg） ：1800 |
| |||||||
